Monacor AKB-60 - Montaggio E Collegamento; Dati Tecnici; Funzionamento

11
Italiano
per esempio, direttamente ad una cassa acustica.
In questo modo, la cassa diventa una cassa attiva.
L’amplificatore è equipaggiato con un circu-
ito di protezione contro cortocircuiti e surriscal-
damento.
4 Montaggio e collegamento
Come illustrato sul disegno, l’amplificatore può
essere montato per mezzo delle sue staffe di mon-
taggio (p. es. sul retro di una cassa acustica, vicino
ai morsetti).
Fare attenzione che l’aria possa girare libera-
mente attraverso le alette di raffreddamento sul
retro dell’apparecchio e attraverso le fessure di
aerazione del contenitore per garantire un raffred-
damento sufficiente.
4.1 Collegare la sorgente di segnali
Per il collegamento di una sorgente con livello Line
(p. es. lettore CD, uscita mixer, uscita Line di un
computer) esistono le seguenti possibilità:
1) Per i segnali simmetrici è adatta la presa XLR (3)
[per i contatti vedi
☞
Capitolo 6].
2) Per i segnali asimmetrici sono adatte le prese
RCA (2). In caso di utilizzo contemporaneo di
entrambe le prese RCA, i segnali d’ingresso
saranno miscelati. Quindi, collegando una sor-
gente stereo, si genera un segnale mono.
4.2 Collegare gli altoparlanti
Con i cavi che escono dal lato inferiore dell’ampli-
ficatore (rosso = +, nero = −) si collega un altopar-
lante con impedenza di 4 Ω a 8 Ω. Collegando più
altoparlanti fare attenzione di non rimanere sotto
un’impedenza globale di 4 Ω.
4.3 Alimentazione
Collegare il cavo in dotazione con la presa (4) e in-
serire la sua spina in una presa di rete (230 V/ 50 Hz).
5 Funzionamento
ATTENZIONE Mai tenere molto alto il volume
sull’amplificatore. A lungo an-
dare, il volume eccessivo può pro-
curare danni all’udito! L’orecchio
si abitua agli alti volumi e dopo un certo tempo
non se ne rende più conto. Perciò non aumentare
il volume successivamente.
N. B.: Per escludere rumori di commutazione, accendere
l’amplificatore sempre dopo gli apparecchi collegati e
spegnerlo per primo dopo l’uso.
1) Portare il regolatore LEVEL (1) dapprima sul
minimo (tutto a sinistra) e accendere l’amplifica -
tore con l’interruttore POWER (6). L’interruttore
s’illumina.
2) Con il regolatore LEVEL impostare il volume
desiderato. Aprire il regolatore solo fino al punto
da non avere delle distorsioni.
3) Dopo l’uso spegnere l’amplificatore con l’inter-
ruttore POWER.
6 Dati tecnici
Banda passante: . . . . . . .15 – 50 000 Hz, −3 dB
Potenza efficace max.
con 4 Ω: . . . . . . . . . . .45 W
con 8 Ω: . . . . . . . . . . .30 W
Potenza musicale max.
con 4 Ω: . . . . . . . . . . .60 W
con 8 Ω: . . . . . . . . . . .40 W
Impedenza di carico: . . . .4 – 8 Ω
Rapporto S / R: . . . . . . . . .> 80 dB
Fattore di distorsione: . . .< 0,01 %
Sensibilità d’ingresso: . . .400 mV
Impedenza d’ingresso
RCA: . . . . . . . . . . . . . .11 kΩ
XLR: . . . . . . . . . . . . . .20 kΩ

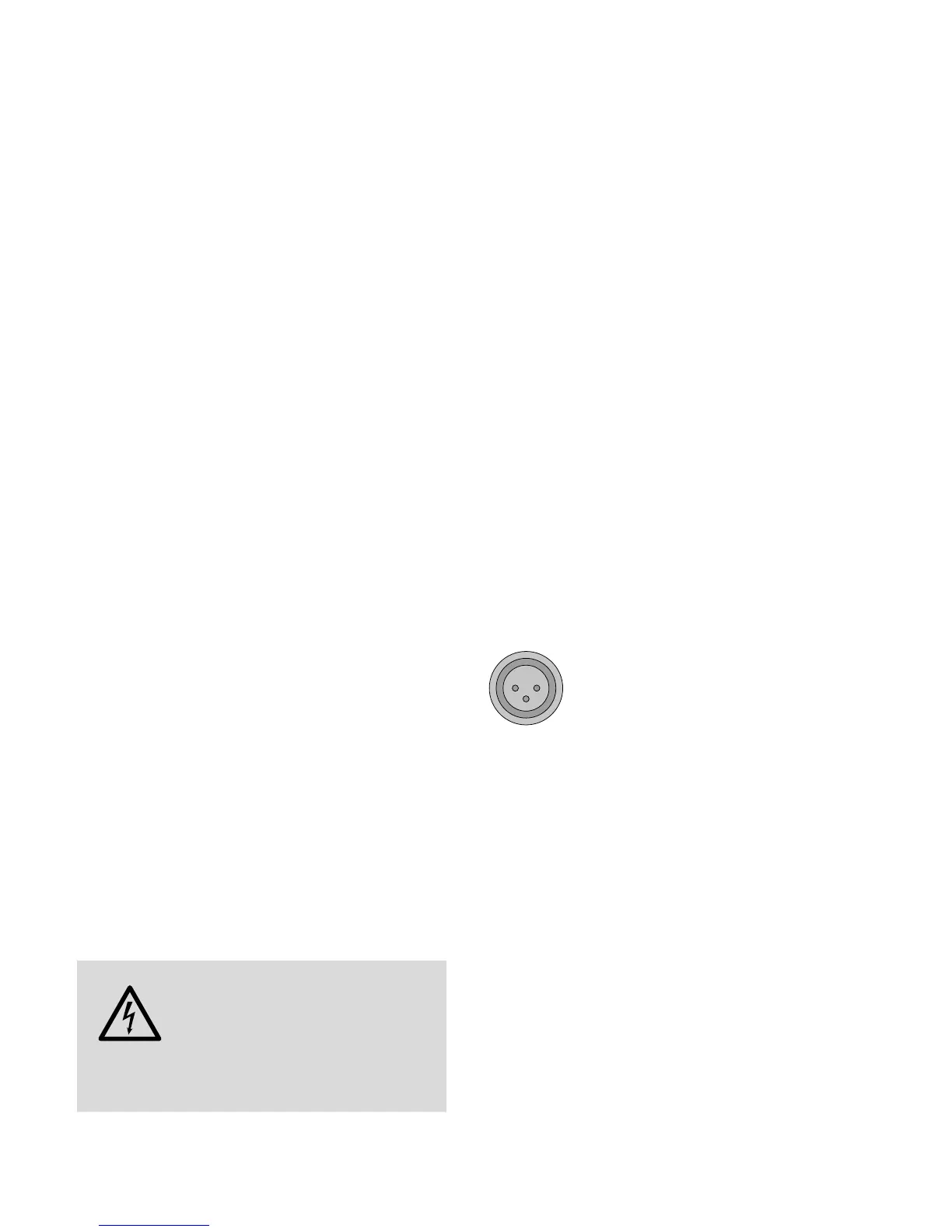

Contatti del connettore XLR:
2 1
3
1 = Massa
2 = Segnale +
3 = Segnale −
Alimentazione:
. . . . . . . .230 V/ 50 Hz
Potenza assorbita: . . . . . .max. 90 VA
Temperatura d’esercizio: .0 – 40 °C
Dimensioni: . . . . . . . . . . .212 × 185 × 52 mm
Peso: . . . . . . . . . . . . . . . .1,5 kg
Con riserva di modifiche tecniche.
La MONACOR
®
INTERNATIONAL GmbH & Co. KG si riserva
ogni diritto di elaborazione in qualsiasi forma delle presenti
istruzioni per l’uso. La riproduzione – anche parziale – per
propri scopi commerciali è vietata.
