Polski
bezpośrednio do zestawu głośnikowego tworząc
zestaw aktywny.
Wzmacniacz jest także wyposażony w auto-
matyczną funkcję wyłączania na wypadek zwarcia
lub przegrzania
4 Montaż i podłączanie
Jak pokazano na rysunku, wzmacniacz może być
montowany za pomocą własnych uchwytów (np.
do tylnej strony zestawy głośnikowego).
Należy zawsze zapewnić dostateczną wenty-
lację wokół wzmacniacza, w celu dostatecznego
chłodzenia.
4.1 Podłączanie źródła dźwięku
Do podłączania źródeł dźwięku o poziomie linio-
wym (np. odtwarzacza CD, miksera, komputera)
można wykorzystać następujące złącza:
1) W przypadku sygnałów symetrycznych – gniazdo
XLR (3) (konfiguracja pinów
☞
rozdz. 6).
2) W przypadku sygnałów niesymetrycznych
– gniazda RCA (2). Sygnały z obu gniazd phono
są miksowane do sygnału mono.
4.2 Podłączanie głośników
Do wzmacniacza można podłączać głośnik o im-
pedancji od 4 Ω do 8 Ω, za pomocą kabla wypro-
wadzonego w tylnej części (żyły: czerwona =+,
czarna = −). Przy podłączaniu kilku głośników, na-
leży upewnić się że wypadkowa impedancja nie
spadnie poniżej 4 Ω.
4.3 Zasilanie
Podłączyć kabel zasilający do gniazda (4) na
urządzeniu a następnie do gniazdka sieciowego
(230 V/ 50 Hz).
5 Obsługa
UWAGA Nigdy nie ustawiać bardzo dużej
głośności wzmacniacza! Stały, bar-
dzo wysoki poziom dźwięku może
uszkodzić narząd słuchu. Ucho
ludzkie adaptuje się do wysokiego poziomu
dźwięku, który po pewnym czasie nie jest już
percepowany jako wysoki. Dlatego nie wolno
przekraczać raz już ustawionego maksymalnego
poziomu głośności.
Uwaga: Aby zapobiec trzaskowi podczas włączania,
wzmacniacz należy włączać jako ostatni w systemie i
wyłączać jako pierwszy.
1) Ustawić regulator głośności LEVEL (1) na mini-
mum (w lewo) a następnie włączyć wzmacniacz
przełącznikiem POWER (6).
2) Ustawić żądany poziom głośności regulatorem
LEVEL. Zbyt duże poziom głośności może spowo -
dować przesterowanie i zniekształcenie sygnału.
3) Po zakończeniu użytkowania, wyłączyć urządze-
nie przełącznikiem POWER.
6 Specyfikacja
Pasmo przenoszenia: . . . .15 – 50 000 Hz, −3 dB
Max moc wyjściowa RMS
przy 4 Ω: . . . . . . . . . . .45 W
przy 8 Ω: . . . . . . . . . . .30 W
Max moc muzyczna
przy 4 Ω: . . . . . . . . . . .60 W
przy 8 Ω: . . . . . . . . . . .40 W
Impedancja obciążenia: . .4 – 8 Ω
Stosunek S / N: . . . . . . . . .> 80 dB
THD: . . . . . . . . . . . . . . . .< 0,01 %
Czułość wejściowa: . . . . .400 mV
Impedancja wejściowa
phono: . . . . . . . . . . . .11 kΩ
XLR: . . . . . . . . . . . . . .20 kΩ

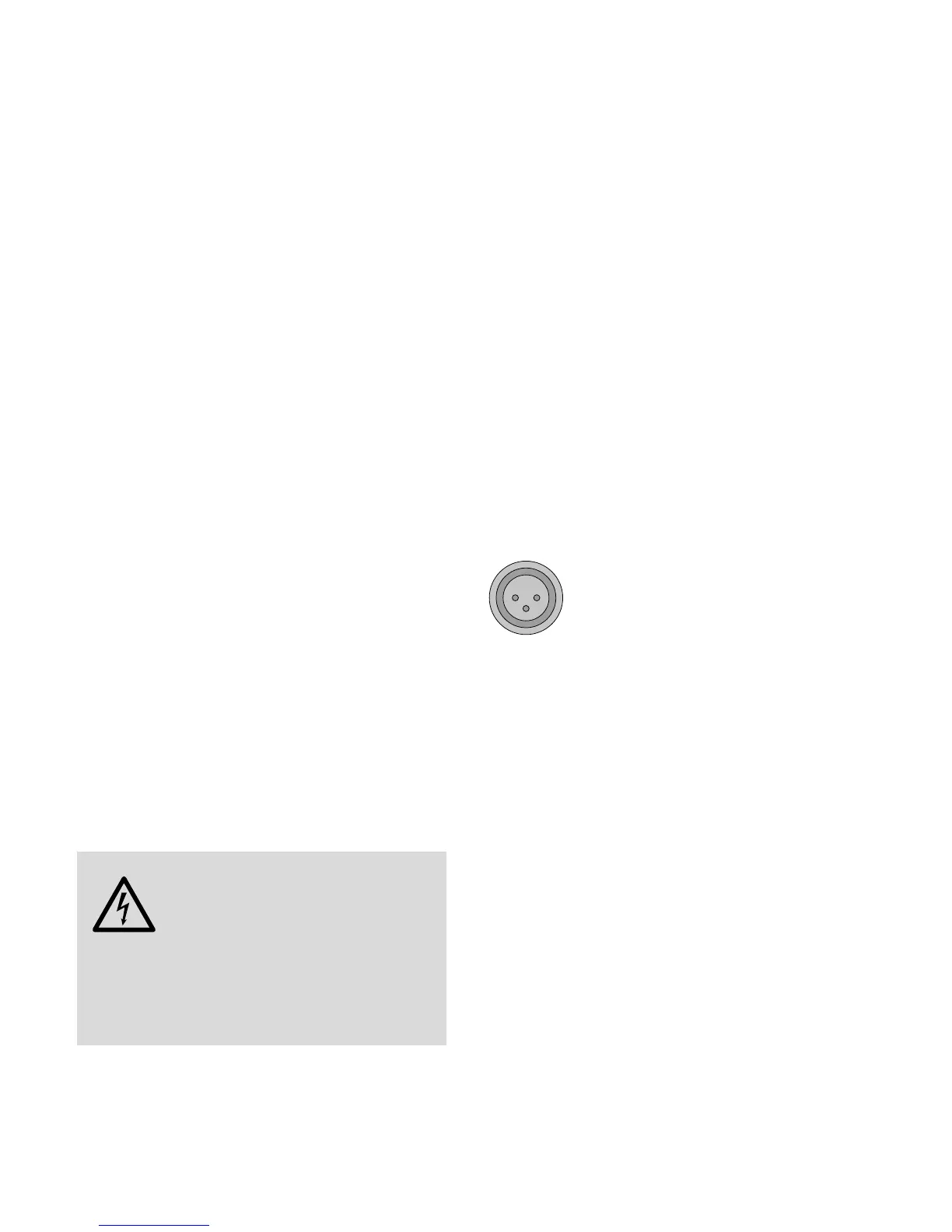

Konfiguracja pinów XLR:
2 1
3
1 = mase
2 = sygnał +
3 = sygnał −
Zasilanie:
. . . . . . . . . . . . .230 V/ 50 Hz
Pobór mocy: . . . . . . . . . .max 90 VA
Dopuszcz. temperatura
otoczenia: . . . . . . . . . . . .0 – 40 °C
Wymiary: . . . . . . . . . . . .212 × 185 × 52 mm
Waga: . . . . . . . . . . . . . . .1,5 kg
Z zastrzeżeniem możliwość zmian.
Instrukcje obsługi są chronione prawem copyright for
MONACOR
®
INTERNATIONAL GmbH & Co. KG. Przetwa-
rzanie całości lub części instrukcji dla osobistych korzyści
finansowych jest zabronione.
