El amplificador está equipado con un circuito
de protección contra cortocircuitos y sobrecalen-
tamiento.
4 Montaje y Conexión
Como se indica en la figura, el amplificador puede
montarse mediante sus soportes de montaje (p. ej.
en la parte posterior de un recinto junto a los ter-
minales).
Para que el aparato se refrigere lo suficiente,
el aire ha de poder circular libremente a través de
las aletas de refigeración de la parte posterior y a
través de las rejillas de ventilación.
4.1 Conexión de la fuente de señal
Para la conexión de una fuente de señal con nivel
de línea (p. ej. un lector CD, salida de mezclador,
salida de línea de un ordenador) existen las siguien-
tes posibilidades:
1) La toma XLR (3) está adecuada para seña-
les simétricas (configuración de los contactos
☞
apartado 6).
2) Las tomas RCA (2) están adecuadas para se-
ñales asimétricas. Cuando se utilizan ambas
tomas RCA al mismo tiempo, se mezclan las
señales de entrada. Por lo tanto, se crea una
señal mono cuando se conecta a una fuente de
señal estéreo.
4.2 Conexión de los altavoces
Conecte un recinto con una impedancia de 4 Ω a
8 Ω a los cables que pasan por la parte inferior del
amplificador (rojo = +, negro = −). Cuando conecte
varios altavoces, asegúrese de que la impedancia
total no baja de 4 Ω.
4.3 Alimentación
Conecte el cable de corriente entregado a la
toma de corriente (4) y el enchufe a una toma
(230 V/ 50 Hz).
5 Funcionamiento
PRECAUCIÓN No ajuste nunca el amplificador en un
volumen muy elevado. Los volúme-
nes permanentes muy elevados pue-
den dañar su oído. El oído humano
se acostumbra a los volúmenes altos que no lo
parecen tanto después de un rato. Por lo tanto,
no aumente un volumen alto que ya se había
ajustado antes de acostumbrarse a él.
Nota: Para prevenir el ruido de conexión, conecte siempre
el amplificador después de todos los aparatos conectados
y desconéctelo el primero después de usarlo.
1) Coloque primero el control LEVEL (1) al mínimo
(tope izquierdo) y conecte el amplificador con el
interruptor POWER (6). El interruptor se ilumina.
2) Ajuste el nivel de volumen deseado con el con-
trol LEVEL. Gire el control sólo hasta un punto
en el que el sonido no se distorsione.
3) Después de su utilización, desconecte el aparato
con el interruptor POWER.
6 Especificaciones
Rango de frecuencias: . . .15 – 50 000 Hz, −3 dB
Potencia RMS máxima de salida
a 4 Ω: . . . . . . . . . . . . .45 W
a 8 Ω: . . . . . . . . . . . . .30 W
Potencia máxima de música de salida
a 4 Ω: . . . . . . . . . . . . .60 W
a 8 Ω: . . . . . . . . . . . . .40 W
Impedancia de carga: . . .4 – 8 Ω
Relación sonido / ruido: . .> 80 dB
THD: . . . . . . . . . . . . . . . .< 0,01 %
Sensibilidad de entrada: .400 mV
Impedancia de entrada
RCA: . . . . . . . . . . . . . .11 kΩ
XLR: . . . . . . . . . . . . . .20 kΩ

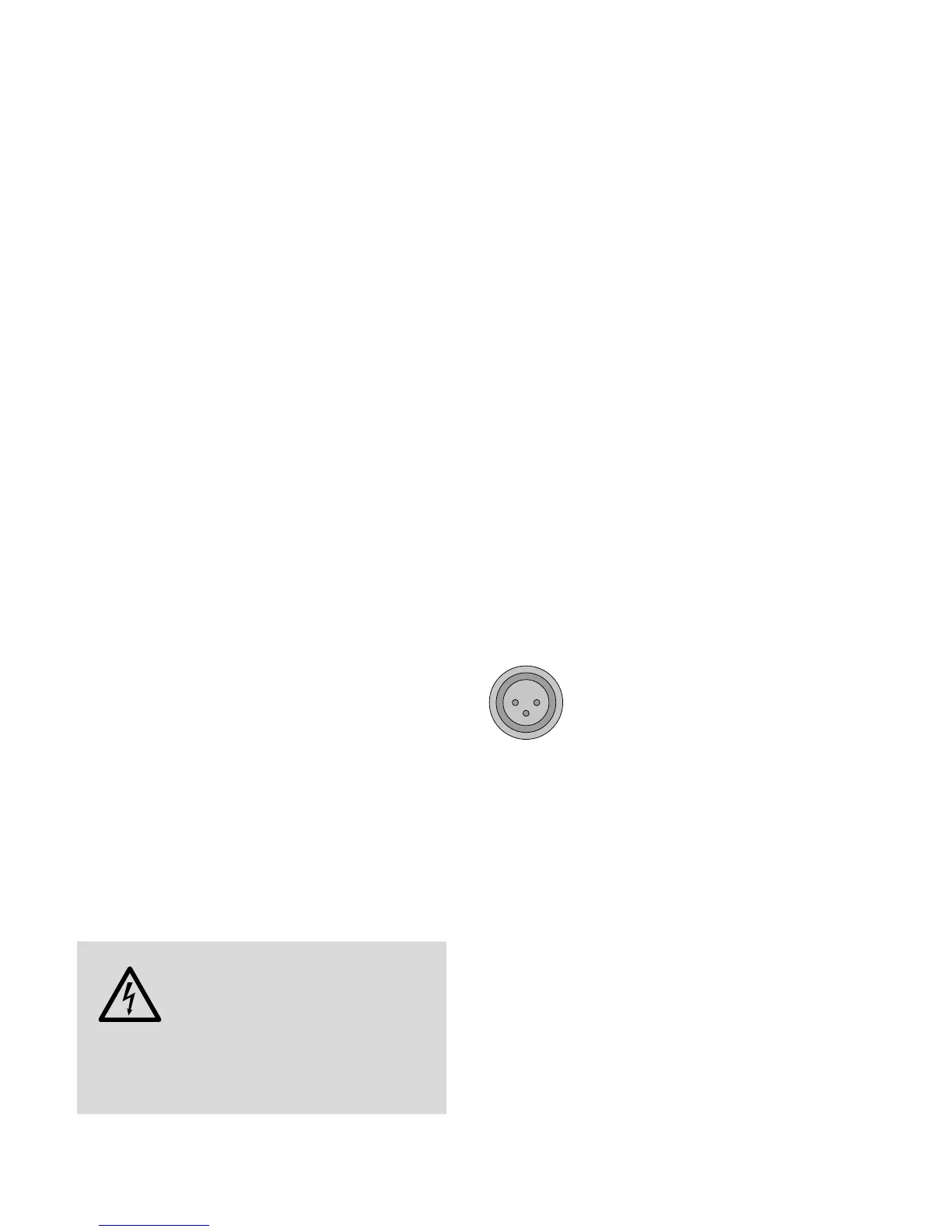

Configuración de contactos de la conexión XLR:
2 1
3
1 = masa
2 = señal +
3 = señal −
Alimentación:
. . . . . . . . .230 V/ 50 Hz
Consumo: . . . . . . . . . . . .Máx. 90 VA
Temperatura ambiente: . .0 – 40 °C
Dimensiones: . . . . . . . . .212 × 185 × 52 mm
Peso: . . . . . . . . . . . . . . . .1,5 kg
Sujeto a modificaciones técnicas.
