Monacor CD-114/BT - Kurzübersicht

5
Deutsch
OFF
C D -114 / BT
1 2 3 4 5
6 7 8 9 0
CD/CARD
MEMORY
C D -114 / BT
ON
POWER
SD CARD
AUX IN
USB
FOLDER
LOW
HIGH
SPEED
SINGLE
A > B
PLAY/
NOR
REP/
RAN
PREV
NEXT
MODE
SKIP
PROG
STOP/
EJ
9
8
7
1311
12
10
14 14
BT ANT
RS-232
ON
OFF
AUTOPLAY
L
R
OUTPUT
24 V
230V~/
50Hz
FUSE
1
3
5
2
4
6

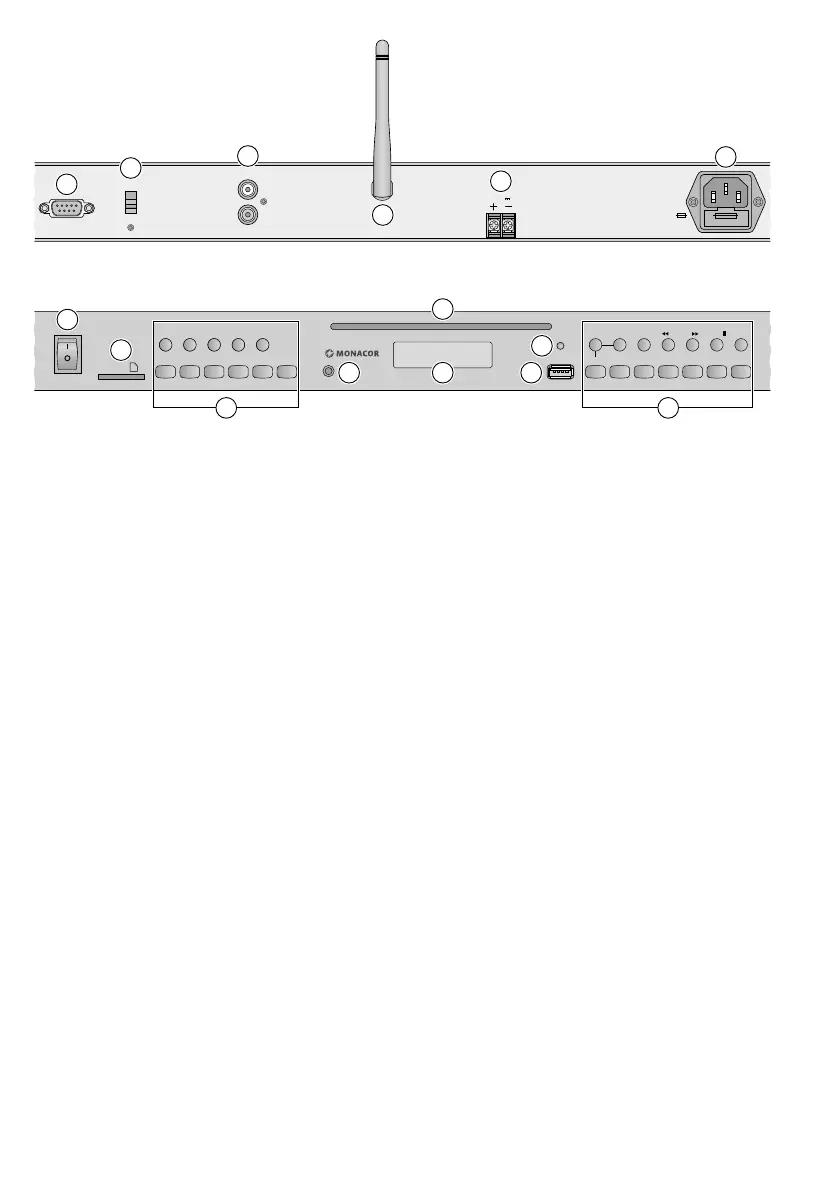

Gerätefront
Geräterückseite
•
Benutzen Sie das Produkt nicht und trennen
Sie es sofort von der Stromversorgung, wenn,
1. sichtbare Schäden am Gerät oder am
Stromversorgungskabel vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Ver-
dacht auf einen Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie Schäden in jedem Fall in einer Fach-
werkstatt reparieren.
•
Ziehen Sie den Netzstecker nie am Kabel aus
der Steckdose, fassen Sie immer am Stecker an.
•
Nehmen Sie die Batterie der Fernbedienung
bei längerem Nichtgebrauch sicherheitshalber
heraus, damit die Fernbedienung bei einem
eventuellen Auslaufen der Batterie nicht be-
schädigt wird.
Wird das Produkt falsch verwendet oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personenschä-
den und keine Garantie für das Produkt über-
nommen werden.
3 Kurzübersicht
1 RS-232-Schnittstelle zur Fernsteuerung des
Geräts über einen Computer
2 Schalter zum Einschalten /Ausschalten der
Auto-Start-Funktion: vor dem Verändern der
Schalterposition das Gerät ausschalten
3 Stereo-Audioausgang zum Anschluss des
nachfolgenden Geräts (z. B. Verstärker) über
Cinch-Stecker
4 Bluetooth-Antenne
5 Schraubklemmen zum Anschluss einer Not-
stromversorgung (
⎓
24 V)
6 Netzbuchse zum Anschluss an eine Netz -
steckdose über das beiliegende Netzkabel
7 Ein-/Ausschalter des Geräts
Hinweis: Liegt die Spannung einer Notstromver-
sorgung an den Klemmen (5) an, lässt sich das
Gerät nicht ausschalten.
8 Steckplatz für den Anschluss einer SD-Karte
(SD / SDHC / SDXC)
9 CD-Einzugsschlitz
10 IR-Sensor für die Signale der Fernbedienung
11 Stereo-Audioeingang zum Anschluss einer
Tonquelle (z. B. Smartphone) über einen
3,5-mm-Klinkenstecker
12 Display
Anzeigen für ein Abspielmedium (CD, USB-
Speicher, SD-Karte):
☞
Kapitel 5.6.1
Anzeigen im Modus „Bluetooth“:
☞
Ka-
pitel 5.7
13 USB-Buchse für den Anschluss eines USB-
Speichers (USB-Festplatte mit eigener Strom-
versorgung oder USB-Stick)
14 Bedientasten:
☞
Kapitel 3.1
