Monacor CD-114/BT - Installation; Aufstellung; Rackeinbau; Anschlüsse; Auto-Start-Funktion Ein- oder Ausschalten

7
Deutsch
1 2 3 4 5
6 7 8 9 0
CD/CARD
MEMORY
26
25
FOLDER
LOW
HIGH
SPEED
SINGLE
A > B
PLAY/
NOR
REP/
RAN
PREV
NEXT
MODE
SKIP
PROG
STOP/
EJ
18 22 2416
15
17
21 23
19
20

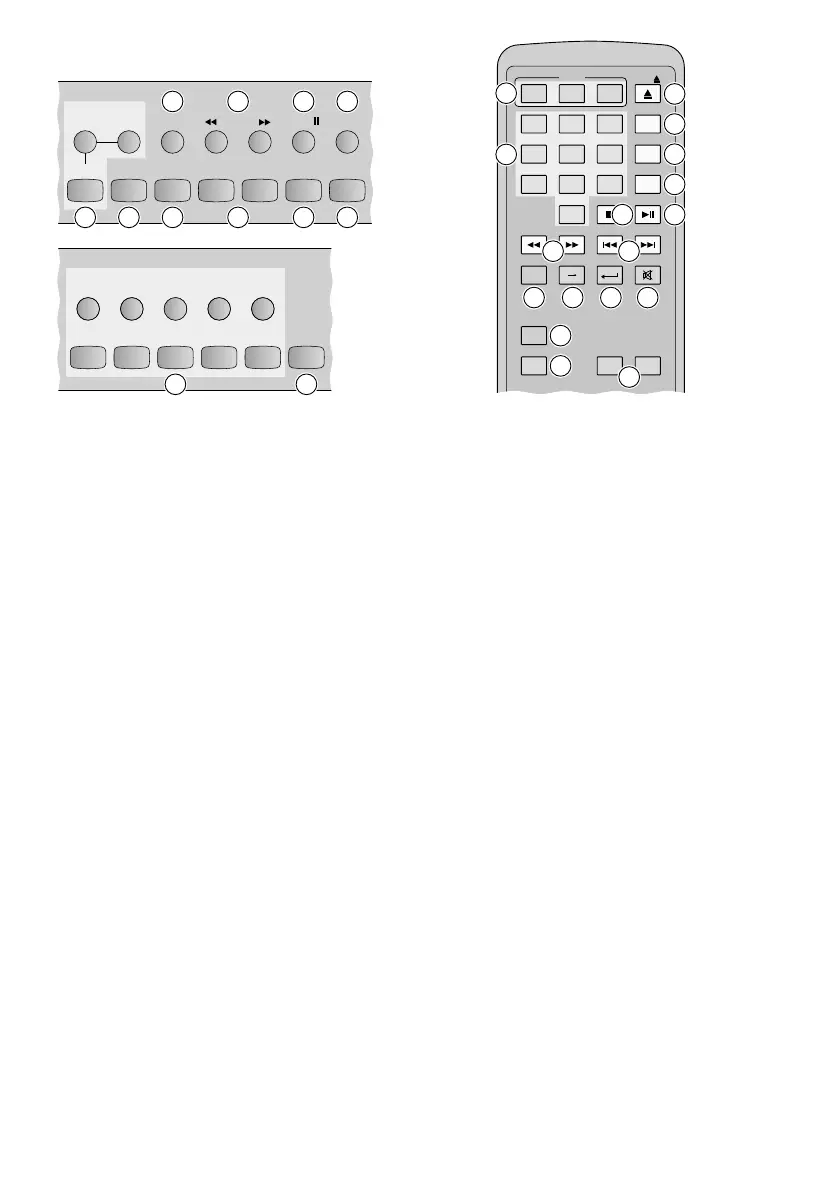

Tasten am Gerät
2
4 5 6
8
1 3
7 9
0
ENTER
CD / CARD
STOP PLAY
/
I I
– FOLDER – REV. – SKIP – F.WD
EJECT
MODE
POWER
MEM.
PROG
RANDOM
SINGLE
REPEAT
LOW NOR HIGH
SPEED
A B
VOLUME
+−
22a 21
18
17
16
2019
24 23 28 29
27
26
30
25
15
22b
Tasten auf der Fernbedienung
4 Installation
4.1 Aufstellung / Rackeinbau
Das Gerät auf eine ebene, waagerechte Fläche
stellen oder über die zwei Montagewinkel in ein
Rack für Geräte mit einer Breite von 482 mm
(19”) einsetzen. Im Rack wird eine Höheneinheit
(1 HE = 44,45 mm) benötigt.
Die Bluetooth-Antenne (4) senkrecht stellen.
4.2 Anschlüsse
Vor dem Herstellen oder Trennen der Anschlüsse
alle beteiligten Geräte ausschalten.
1) Am Cinch-Ausgang (3) steht das Stereo-
Audio signal des Geräts zur Verfügung: Den
Ausgang mit dem Line-Eingang eines Ver-
stärkers (oder eines anderen nachfolgenden
Geräts wie z. B. Mischpult) verbinden. Ein
passendes Kabel liegt bei.
Hinweis: Bei Anschluss einer Tonquelle an den Ein-
gang AUX IN (11) erhält der Ausgang das Audio-
signal der Tonquelle (
☞
Kapitel5.1).
2) Soll das Gerät über einen Computer fernge-
steuert werden, die 9-polige D-Sub-Buchse(1)
mit der RS-232-Schnittstelle des Computers
verbinden (wenn keine am Computer vor-
handen ist, einen Adapter „USB auf RS-232“
verwenden). Die Parameter für die RS-232-
Schnittstelle und die Steuerbefehle finden Sie
in Kapitel 6.
3) Soll das Gerät bei einem Netzausfall weiter-
arbeiten, die Schraubklemmen (5) mit einer
Notstromversorgung (
⎓
24 V) verbinden.
Hinweis: Liegt eine 24-V-Notversorgungsspan-
nung an den Klemmen an, ist das Gerät einge -
schaltet, unabhängig von der Position des Schalters
POWER. Wenn bei anliegender Notversorgungs-
spannung auch die Netzversorgung besteht,
bewirkt das Betätigen des Schalters POWER ein
Umschalten zwischen Notstrombetrieb (Schalter
auf „OFF“) und Netzbetrieb (Schalter auf „ON“).
4) Die Netzbuchse (6) über das beiliegende
Netzkabel mit einer Netzsteckdose verbinden.
4.3 Auto-Start-Funktion
ein- oder ausschalten
Die Auto-Start-Funktion lässt sich über den
Schalter AUTOPLAY (2) ein- und ausschalten: Bei
eingeschalteter Funktion (obere PositionON),
startet nach dem Einlesen eines Abspielmedi-
ums (CD, USB-Speicher, SD-Karte) automatisch
die Wiedergabe. Bei ausgeschalteter Funktion
(untere Position OFF) geht das Gerät nach
dem Einlesen eines Abspielmediums in den
Stopp-Modus.
Den Schalter AUTOPLAY bei ausgeschalte-
tem Gerät in die gewünschte Position stellen
und danach das Gerät wieder einschalten.
