Monacor HPB-604 - Page 3

3
1 2 3 4 5 6 7 8 9
11 12 13 14 15 1610
➀
➁
➂
➃
➄
➅
1 2 3 4 5 6 7 8
TP
Bass
Tre
EJECT CD / RADIO
AM
FM
CD
Menu
Speaker L
min. 2 Ω
Speaker R
min. 2 Ω
Fuse
50 A
Chassis
Chassis
L Rear
Rear
Speaker L
min. 2 Ω
Speaker R
min. 2 Ω
R
R
Radio Battery
Front
On = 12 V
Front L
1 2 3 4 5 6 7 8
TP
Bass
Tre
EJECT CD / RADIO
AM
FM
CD
Menu
Speaker L
min. 2 Ω
Speaker R
min. 2 Ω
Fuse
50 A
Chassis
ChassisLR
Bass
Speaker L
min. 2 Ω
Speaker R
min. 2 Ω
Radio Battery Mid-high range
On = 12 V
1 2 3 4 5 6 7 8
TP
Bass
Tre
EJECT CD / RADIO
AM
FM
CD
Menu
Speaker R
min. 4 Ω
Fuse
50 A
Chassis
Chassis
RL
Speaker L
min. 4 Ω
Radio Battery
On = 12 V
1 2 3 4 5 6 7 8
TP
Bass
Tre
EJECT CD / RADIO
AM
FM
CD
Menu
Fuse
50 A
Chassis
Chassis
RL
Speaker L
min. 2 Ω
Speaker R
min. 2 Ω
Radio Battery
Subwoofer
min. 2 Ω
On = 12 V

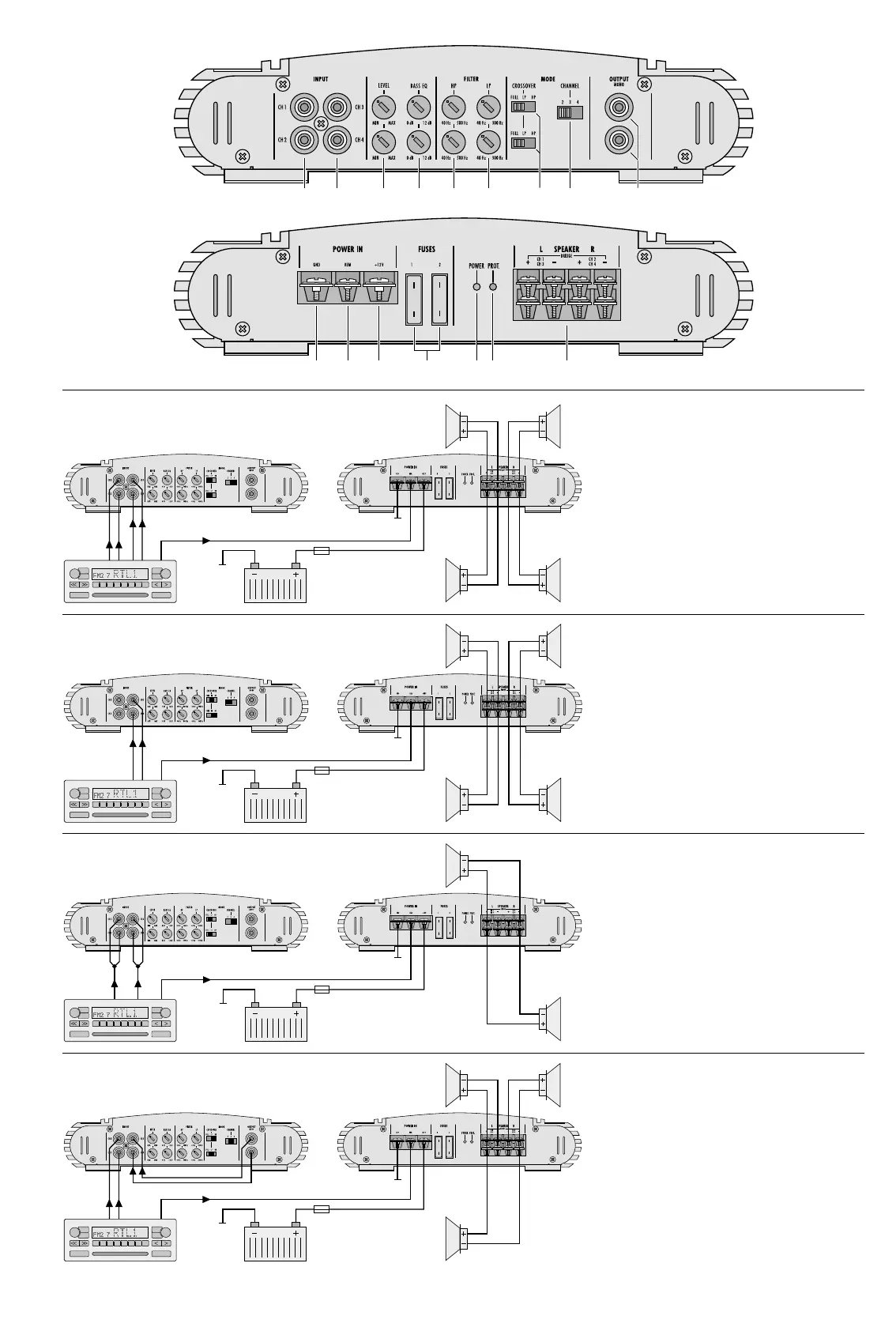

D 4-Kanalbetrieb
GB 4-channel operation
F Mode 4 canaux
I Funzionamento a 4 canali
NL 4-kanaals werking
E Modo 4 canales
PL Praca czterokanałowa
D Aktiver 2-Wegebetrieb
GB Active 2-way operation
F Mode actif 2 voies
I Funzionamento attivo a 2 vie
NL Actieve 2-kanaals werking
E Funcionamiento activo de 2 vías
PL Praca w układzie dwudrożnym aktywnym
D Alle Kanäle im Brückenbetrieb
GB All channels in bridge operation
F Tous les canaux en mode bridgé
I Tutti i canali con funzionamento a ponte
NL Alle kanalen in brugschakeling
E Todos los canales en modo punteado
PL Wszystkie kanały w układzie mostka
D 3-Kanalbetrieb
GB 3-channel operation
F Mode 3 canaux
I Funzionamento a 3 canali
NL 3-kanaals werking
E Modo 3 canales
PL Praca trójkanałowa
