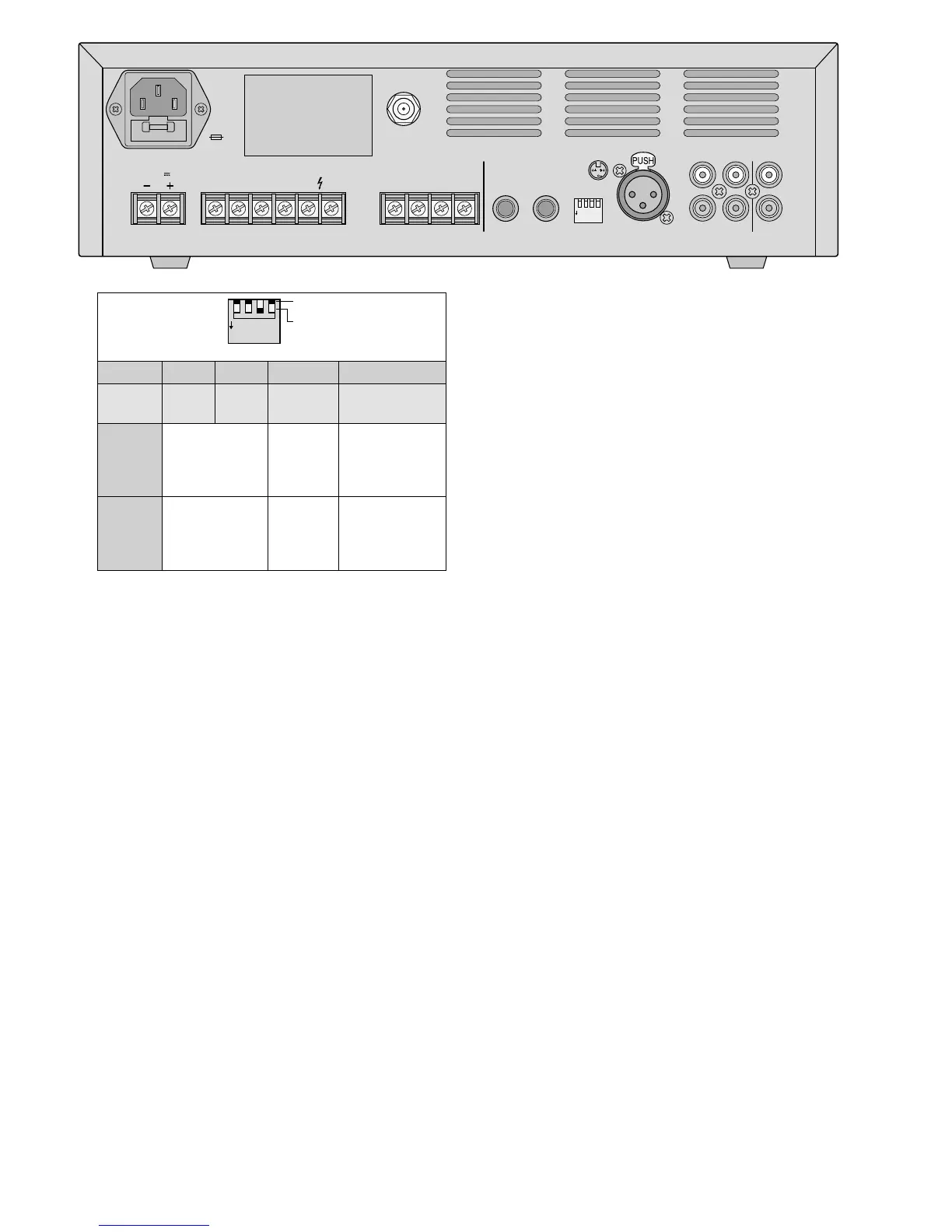

N. 1 2 3 4
per la
presa
MIC 2 /
LINE 1
MIC 3 /
LINE 2
MIC 1
MIC 1 e
TELINPUT
Posizione
OFF
Livello
microfono
Alimen-
tazione
phantom
OFF
MIC 1 ha la
priorità massima
Posizione
ON
Livello
di linea
Alimen-
tazione
phantom
ON
TEL INPUT ha la
priorità massima
2)
Gli apparecchi audio con livello di linea (p. es.
lettori MP3 / CD, radio) possono essere collegati
con le prese seguenti:
prese RCA LINE 3 e LINE 4
prese jack MIC 2 / LINE 1 e MIC 3 / LINE 2
Gli apparecchi mono si possono collegare
direttamente, gli apparecchi stereo hanno
bisogno di un adattatore stereo / mono (p. es.
SMC-1). Per il collegamento, mettere i DIP
switch n. 1 e 2 in posizione ON (vedi anche
la tabella).
3) Per avvisi importanti (d’emergenza) si può
usare il contatto TEL INPUT dove si può colle-
gare un impianto telefonico con uscita di linea.
N. B.: Quando a quest’ingresso è presente un se-
gnale, tutti gli altri segnali saranno messi in muto,
anche se il regolatore TEL si trova in posizione “0”.
Tuttavia, gli avvisi fatti tramite l’ingresso MIC 1 si
possono ascoltare ed essi mettono in muto il segnale
dell’ingresso TEL INPUT se il DIP switch n. 4 è in
posizione OFF.
4)
Collegare un’antenna FM con la presa FM
ANTENNA. Se le condizioni di ricezione sono
buone, si può usare l’antenna dipolare in
dotazione.
3.2 Uscite
1)
Altoparlanti: Collegare gli altoparlanti con
uscita audio 100 V o 70 con i morsetti “100 V“
o “70 V” e “COM“ (pag. 2 fig. 1). Il carico
da parte degli altoparlanti non deve superare
la potenza d’uscita nominale dell’amplificatore
(
☞
Capitolo 1 opp. “Dati tecnici”), altrimenti,
il circuito di protezione interrompe il collega-
mento con gli altoparlanti.
Oppure collegare un altoparlante o un gruppo
di altoparlanti con i morsetti “4 Ω”, “8 Ω” o
“16 Ω” e “COM”. L’impedenza globale degli
altoparlanti non deve essere inferiore all’in-
dicazione sul morsetto usato. La figura 2 a
pagina 2 illustra vari modi per rispettare l’im-
pedenza minima. Tuttavia, esistono anche altre
possibilità.
2) Alle prese RCA OUTPUT 1 e 2 è presente il se-
gnale miscelato che si ascolta anche tramite gli
altoparlanti. Il volume del segnale OUTPUT1
può essere impostato con il regolatore
MASTER; il volume del segnale OUTPUT2
non dipende da questo regolatore. Le prese
possono essere utilizzate p. es. per ulteriori
amplificatori PA quando sono richiesti più
altoparlanti di quanti il PA-8xxDMP possa
gestire.
3)
L’uscita MOH OUTPUT (music on hold) può
mettere a disposizione p. es. la musica per il
circuito d’attesa di un impianto telefonico.
Qui è presente anche il segnale miscelato ma
senza gli avvisi dell’ingresso MIC 1, e il volume
non dipende dal regolatore MASTER.
3.3 Alimentazione
Per l’alimentazione collegare la presa “230 V”
con una presa di rete (230 V/ 50 Hz) servendosi
del cavo rete in dotazione oppure, per scopi
mobili, p. es. in una roulotte, collegare i contatti
