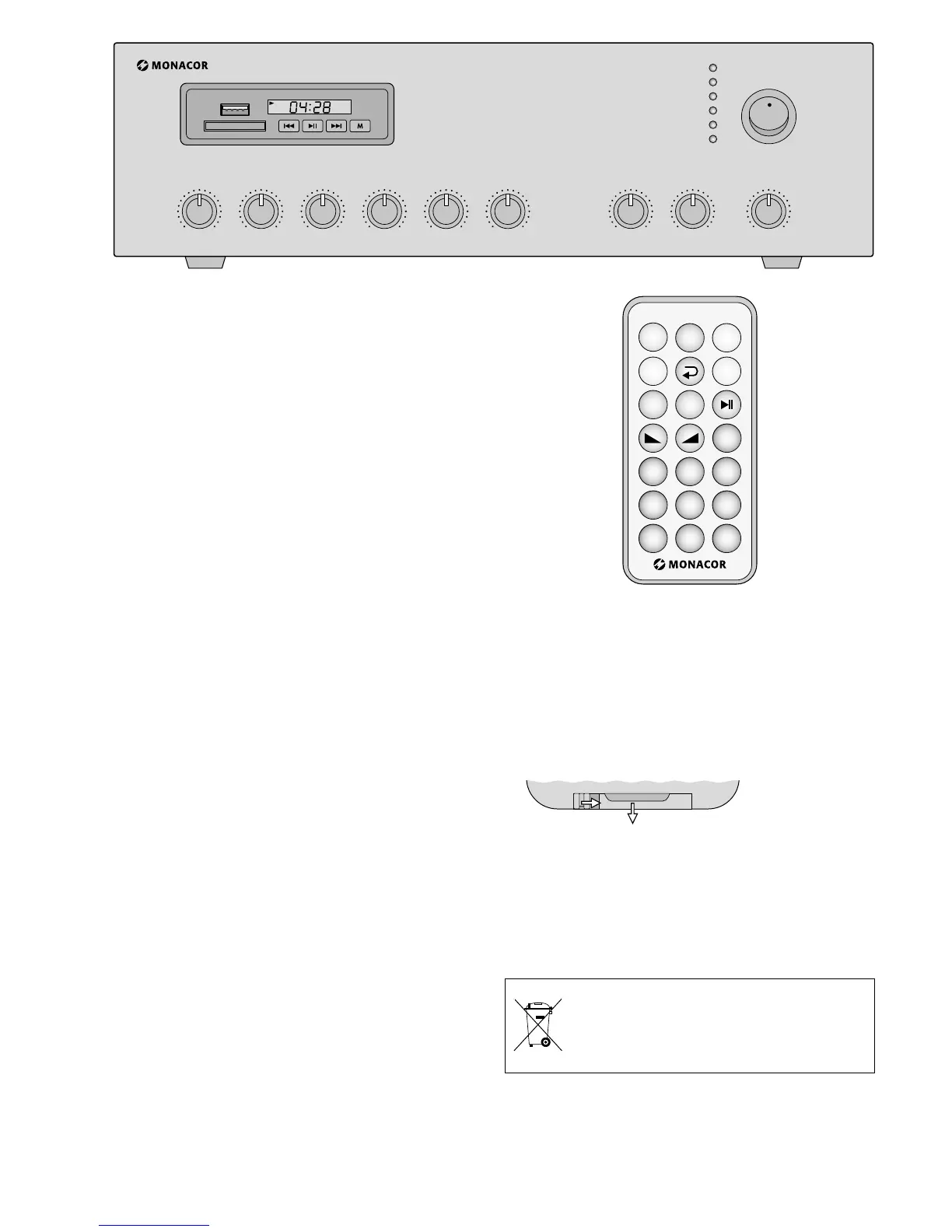

18
Italiano
–10 +10
dB
–5 +5
dB
USE ONLY WITH A 250V FUSE
4321
ON
MP3SD
ON
PROT
CLIP
0dB
-
10
-
30
POWER
0 10
MIC1
0 10
MIC2/LINE 1
0 10
MIC3/LINE 2
0 10
LINE 3
0 10
LINE 4
0 10
TEL
BASS TREBLE
PA-803DMP
MASTER
0 10
VOL− VOL+ MODESCAN
USB
SD/MMC
COM COM HOT COM HOT
MIC2/LINE1
MIC1 LINE 3 LINE 4 OUTPUT
MIC3/LINE2
SELECT
4 8 16 70V 100V
230 V~
50 Hz
FM
ANTENNA
FUSE
24 V SPEAKER OUTPUT
TEL INPUT
600/100mV 600Ω/1V
ON
OFF
1
L
R
1
2
ON
-
LINE 1
OFF
-
MIC 2
1
ON
-
LINE 2
OFF
-
MIC 3
2
ON
-
PH.PWR ON
OFF
-
PH.PWR OFF
3
ON
-
PRIO. TEL
OFF
-
PRIO. MIC1
4
2 3 4
MOH OUTPUT
2 1
3
8 97
5 64
2 31
0
STOP
MUTE
PWR
NEXT
EQ
PREV
MODE
“24 V” con una fonte di tensione continua
di 24 V (per la potenza vedi i Dati tecnici). Non
invertire i contatti positivi e negativi!
4 Funzionamento
1) Per escludere un volume iniziale troppo alto,
prima della prima accensione girare il rego-
latore MASTER per il volume globale in posi-
zione “ore 9”. Quindi accendere l’amplifica-
tore con l’interruttore POWER. Si accende il
led verde ON.
2) Con i regolatori MIC…, LINE… e TEL misce-
lare le fonti dei segnali o aprirle e chiuderle in
dissolvenza. Portare sullo “0” i regolatori degli
ingressi non utilizzati.
3)
Con il regolatore MASTER impostare il volume
globale. I led “-30, -10, 0dB, CLIP” indicano il
livello d’uscita. Per escludere delle distorsioni
aprire il regolatore MASTER al massimo fino
al punto al quale il led rosso “CLIP“ non si
accende.
4)
Impostare i toni con i regolatori BASS e TREBLE.
5)
Se si accende il led “PROT” significa che l’am-
plificatore è surriscaldato, sovraccaricato o che
è presente un cortocircuito a una delle uscite
per altoparlanti. Spegnere l’amplificatore e far
riparare il guasto.
4.1 Telecomando
Il telecomando per il modulo musica viene con-
segnato con una batteria. Prima dell’uso stac-
care la pellicola protettiva dal vano batteria.
Premendo un tasto, orientare il telecomando
sempre sull’amplificatore. Fra l’amplificatore e il
telecomando non ci devono essere degli ostacoli.
In caso di mancato uso prolungato conviene
togliere la batteria per non danneggiare il tele-
comando se la batteria dovesse perdere.
Sostituire la batteria
1) Spingere a destra il blocco del portabatteria
(1. freccia nell’illustrazione che segue) e sfilare
il portabatteria (2. freccia).
1. 2.
2) Togliere la vecchia batteria e inserire nel por-
tabatteria la nuova battere (3 V a bottone del
tipo CR 2025) con il polo positivo rivolto verso
l’alto.
3) Rispingere il portabatteria nel telecomando.
Non gettare le batterie scariche nelle
immondizie di casa bensì negli appo-
siti contenitori (p. es. presso il vostro
rivenditore).
