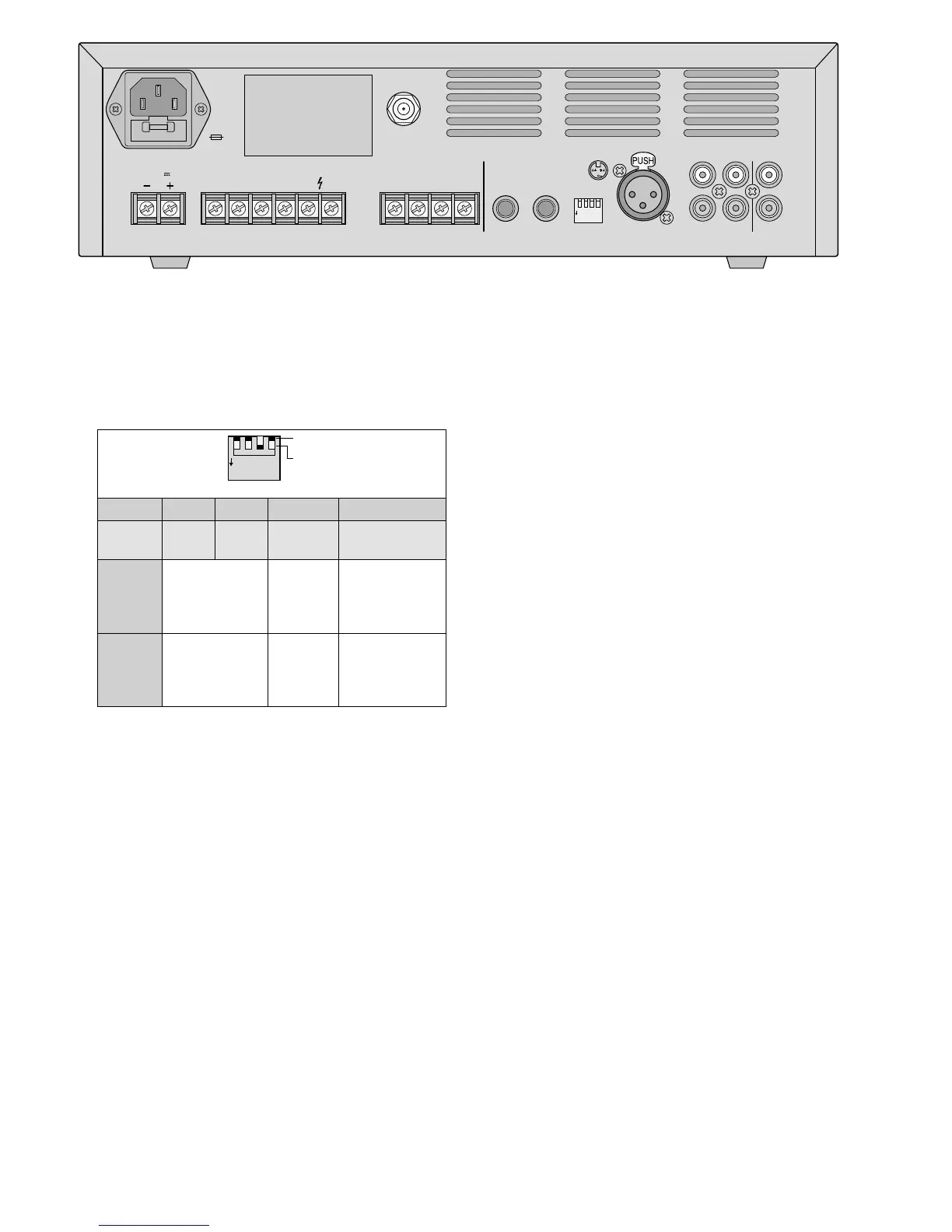

Nº 1 2 3 4
Para
la toma
MIC 2 /
LINE 1
MIC 3 /
LINE 2
MIC 1
MIC 1 y
TELINPUT
Posición
OFF
Nivel de
micrófono
Alimen-
tación
phantom
OFF
MIC 1 tiene la
mayor prioridad
Posición
ON
Nivel de línea
Alimen-
tación
phantom
ON
TEL INPUT
tiene la mayor
prioridad
2) Para conectar aparatos de audio con salida
de nivel de línea (p. ej. lector CD/ MP3, radio),
utilice las siguientes tomas:
Tomas RCA LINE 3 y LINE 4
Tomas de 6,3 mm MIC 2 / LINE 1 y MIC 3 / LINE 2
Los aparatos mono se pueden conectar
directamente; para los aparatos estéreo, utilice
un adaptador estéreo/mono (p. ej. SMC-1).
Durante la conexión, coloque los interruptores
DIP 1 y 2 en la posición ON (ver tabla).
3) Para los anuncios importantes (emergen-
cia), utilice la entrada TEL INPUT. Se puede
conectar, por ejemplo, un sistema telefónico
con salida de nivel de línea a esta entrada.
Nota: En cuanto haya una señal disponible en esta
entrada, se silenciarán las otras señales, incluso
cuando el control TEL esté en la posición “0”. Los
anuncios a través de la entrada MIC 1, sin embargo,
se pueden escuchar y silenciarán la señal de entrada
TEL INPUT si el interruptor DIP 4 está en la posi-
ciónOFF.
4)
Conecte una antena FM a la toma FM
ANTENNA. Si las condiciones de recepción son
buenas, se puede utilizar la antena de cable
entregada.
3.2 Salidas
1)
Altavoces: Conecte altavoces de 100 V o 70 V
en los terminales “100 V” o “70 V” y “COM”
(página 2, fig. 1). La carga de los altavo-
ces no puede superar la potencia nominal del
amplificador (
☞
apartado 1 o “Especificacio-
nes”); de lo contrario, el circuito de protección
interrumpirá la conexión con los terminales
de altavoz.
O bien conecte un altavoz o un grupo de
altavoces “4 Ω”, “8 Ω” o “16 Ω” y “COM”.
La impedancia total de los altavoces no puede
caer por debajo del valor indicado en el termi-
nal utilizado. La figura 2 de la página 2 mues-
tra varios modos de obtener la impedancia
mínima. Sin embargo, existen otras posibi-
lidades.
2)
En las tomas RCA OUTPUT 1 y 2, la señal mez-
clada está disponible y también se reproduce
por los altavoces. Utilice el control MASTER
para ajustar el volumen de la señal OUTPUT1;
este control no tiene ningún efecto en el
volumen de la señal OUTPUT 2. Las tomas se
pueden utilizar, por ejemplo, para amplifica-
dores de megafonía adicionales si se nece-
sitan más altavoces de los que puede soportar
el PA-8xxDMP.
3)
La salida MOH OUTPUT (música en espera)
puede ofrecer, por ejemplo, música en espera
para un sistema telefónico. La señal mez-
clada también está disponible en esta salida,
aunque sin los anuncios de la entrada MIC 1.
El control MASTER no tendrá ningún efecto
en el volumen.
