14
D

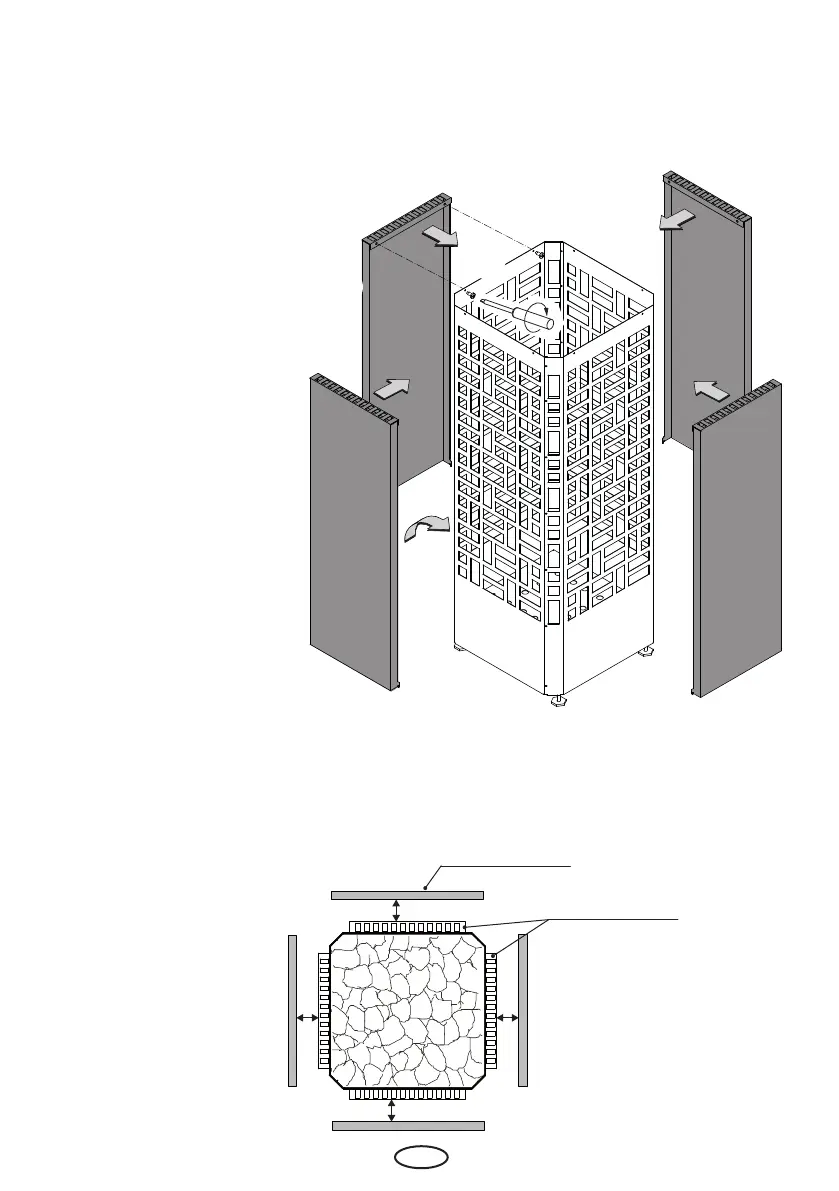

Montage Seitenteile (optional Art. Nr. 30509-3S)
Seitenteile sind optional als Zubehör erhältlich (Art. 30509-3S) und können nach Wunsch
an 1- 4 Seiten angebracht werden. Durch die Montage der Seitenteile wird die seitliche
Wärmestrahlung reduziert, dass die Mindestabstände zu brennbaren Materialien nur noch
5 cm betragen (Abb. 8).
• Seitenteile zunächst im
unteren Bereich mit Halte-
winkel in die Öffnungen am
Außengehäuse einführen,
dann im oberen Bereich auf
die Kante von Außengehäu-
se einhängen (Abb. 7)
• Danach mit jeweils 2 mitge-
lieferten Schrauben befesti-
gen (Abb. 7)
5 cm
5 cm
5 cm
5 cm
Ofenschutz
• Die Abstände zwischen Heizgerät und Kabinenwand, sowie Ofenschutz, Liegebank und
anderen brennbaren Materialien ändern sich auf 5 cm (siehe Abb. 8).
Abb. 7
Abb. 8
Seitenteile
1
2
