Morso 2B Classic - Opstilling Af Deres Morsø Ovn

5
DK ENG
1.1 Udpakning af ovnen
2B Classic: Efter udpakning skrues brandkammeret af
træpallen og lægges roligt ned på siden. For at undgå
skamferinger på ovn og gulvet kan papemballagen an-
vendes som underlag. Benene, der er medsendt ovnen
pakkes ud og skrues fast på den støbte bund med de
medfølgende bolte.

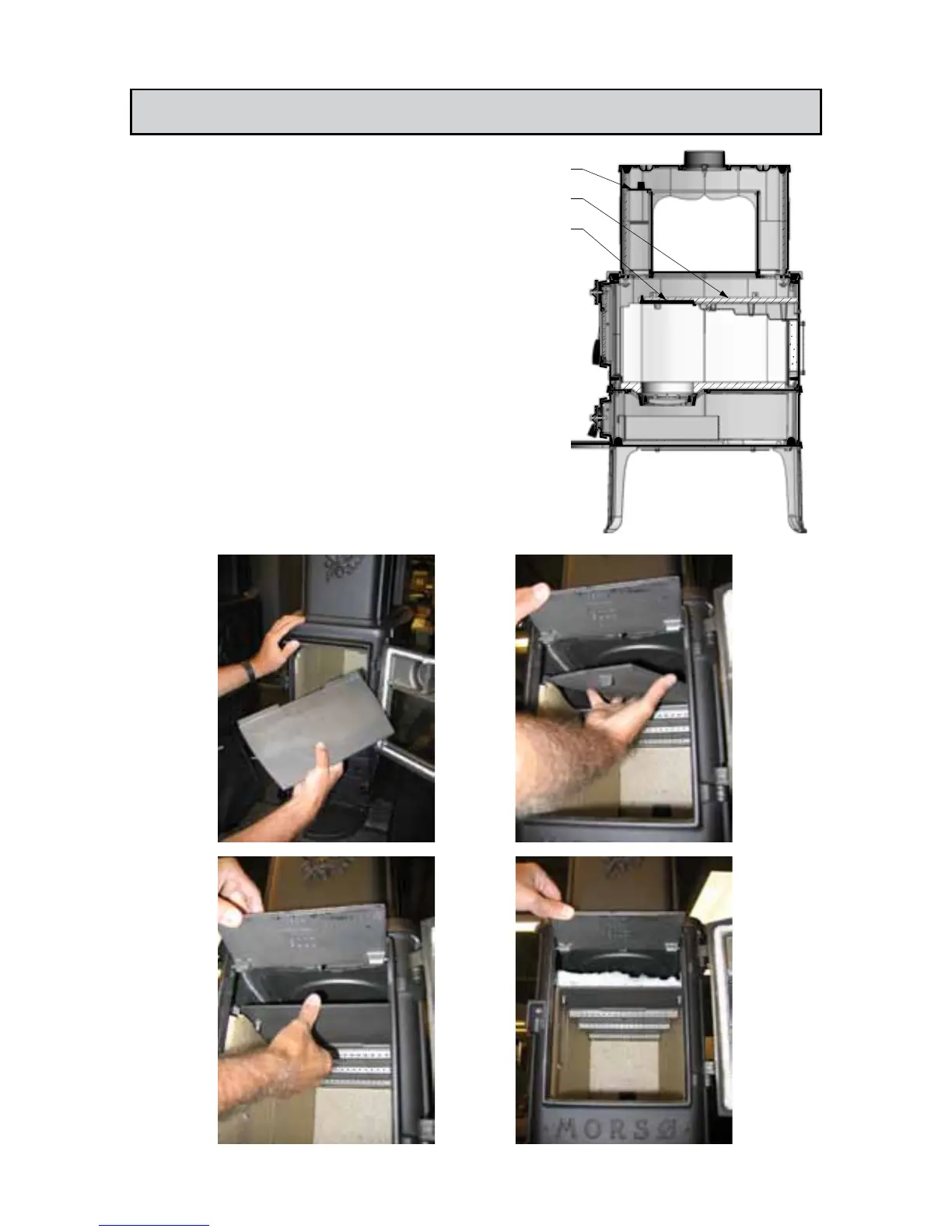

Placering af den foreste røgledeplade
Den foreste røgledeplade (1), mærket 2038 placeres, ved
at føre den gennem døråbningen, som vist på skitse og
billederne herunder.
Isoleringsmåtten (2) placeres til sidst omhyggeligt over
de støbte røgledeplader.
Man skal sikre sig, at den forreste røgledeplade er kor-
rekt monteret, og at isoleringsmåtten dækker hele røg-
ledepladen, inden en optænding af ovnen finder sted.
1.0 Opstilling af Deres Morsø Ovn
A
A
A-A
3
2
1
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
1:5
Snit
2B Classic EN
Morsø 2B Classic
RSV
15.12.2009
A4
Date of print: 15-12-2009
U:\udv\Tegninger\1B&2B\2B Classic & 2B Standard Assembly.SLDASM
2B-138 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Side 1 of 2
