PT
35

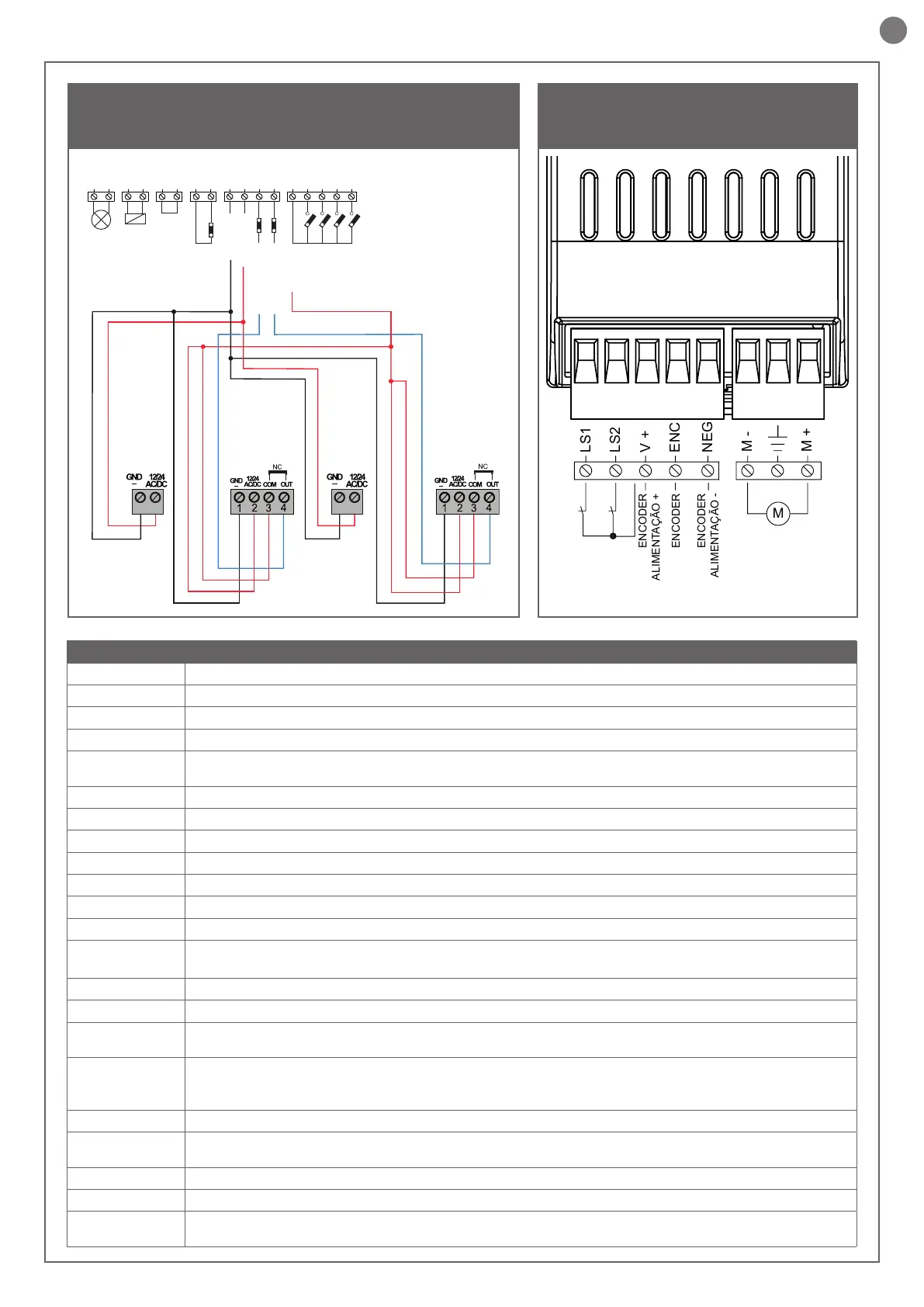

LIGAÇÕES ELÉTRICAS CC24
SHIELD Antena - blindagem -
ANT Antena - sinal -
COM Comum para entradas / saídas FLASH, LED, SEN
FLASH Saída da luz de sinalização 24Vdc (não regulado), máximo 25W
LED
Saída da luz de cortesia 24Vdc (não regulado), máximo 15W (4° canal rádio selecionando INÍCIO LUZ DE CORTE-
SIA = 2,LUZ DE CORTESIA = 0)
SEN Entrada do sensor de luz ambiente
COM Comum para saída IND
IND Saída do led de portão aberto, 24Vdc (não regulado), 4W máximo
COM Comum para saída ELEC
ELEC Saída da fechadura elétrica 12Vac, 15VA máximo
EDGE/EDGE Entrada da barra de apalpação, contacto NC ou resistivo 8k2
COM Comum para saída STOP
STOP
STOP segurança contacto NC entre STOP e COM. Esta entrada é considerada uma segurança; o contacto pode
ser desativado em qualquer momento bloqueando de imediato a automação e desabilitando qualquer função in-
cluído o fecho automático.
NEG Saída negativo da alimentação das fotocélulas
PH-POW Saída positivo da alimentação das fotocélulas, 24Vdc (não regulado), máximo 250A
PH1
Fotocélulas (fecho) contacto NC entre PH1 e COM. A fotocélula atua em qualquer momento durante o fecho da
automação provocando o bloqueio imediato do movimento e invertendo o sentido de movimentação.
PH2
Fotocélulas (abertura) contacto NC entre PH2 e COM. A fotocélula atua em qualquer momento durante a abertura e
fecho da automação provocando o bloqueio imediato do movimento; a automação continuará a abertura ao ser re-
stabelecido o contacto se estava a abrir ou continuará o fecho se estava a fechar (ver parâmetro "FOTOCÉLULA 2")
COM Comum para saída PAR, OPEN, CLOSE, SBS
PAR
Comando PARCIAL contacto NA entre PAR e COM
Comando de ABERTURA parcial da folha de acordo com a seleção software
OPEN Comando de ABERTURA contacto NA entre OPEN e COM Contacto para a função de abertura
CLOSE Comando de FECHO contacto NA entre CLOSE e COM Contacto para a função de fecho
SBS
Comando PASSO A PASSO contacto NA entre SBS e COM Comando Abre/Stop/Fecha/Stop ou de acordo com
a seleção software
LIGAÇÕES ELÉTRICAS
PARA 2 FOTOCÉLULAS
MÓDULO DE POTÊNCIA
M1 - M2
LS1
LS2
V +
ENC
NEG
M -
M +
M
ENCODER
ENCODER
ALIMENTAÇÃO -
ENCODER
COM
PAR
OPEN
CLOSE
SBS
NEG
PH-POW
PH1
PH2
COM
STOP
EDGE
EDGE
COM
ELEC
IND
PHOTOTEST
LUZ
PARE
ABRIR
FOTOCÉLULA 1
FOTOCÉLULA 2
PERTO
PARCIAL
PASSO A PASSO
+ COMUM
+ COMUM
LIMITE DE
SEGURANÇA
BLOQUEIO
ELÉTRICO
NEGATIVO
PH2
RX
PH1
RX
2
1
PH2
TX
2
1
PH1
TX
