motortronics MVC Plus - 电子控制系统

- 8 -
 自动同步的门极触发脉冲，触发角与电源波形保持完全的一致性。MVC Plus 能够跟随电网频率的每
一个微小的变化，从而避免了通常触发电路因电网波动产生的跳闸。这一特性尤其适合自备发电机或
经常使用后备电源的场合，可以放心的使用在波动较大且不稳定的供电电源下。
 宽脉冲触发信号可以保持长达 270 电角度，使可控硅强制导通，不受噪声信号的影响。这一特性使
得 MVC Plus 具有出众的抗干扰能力，并且保证了可控硅不会有触发丢失的情况，增强了软起动器的
可靠性。
 闭环触发控制是平衡可控硅触发模式的一种方式。CPU 根据反馈的电流电压信号，提供平滑的输出
曲线，避免了起动时相间的不平衡而引起电动机发热。
 变压器隔离可控硅的触发信号，防止了电网的噪声干扰，并且避免了可能出现的电磁干扰和射频干
扰（EMI/RFI）。三相隔离变压器（同步变压器）提供电位测量和触发时序基准，同时提供了对电网
的隔离。高压隔离环形变压器（脉冲变压器）用于将 120V 控制电压降低到 28VAC，为宽脉冲触发
电路供电，并对可控硅门极提供进一步的隔离。
 光纤隔离用于中压部分和低压部分之间所有的触发信号和电流、温度反馈信号的隔离，。
1.9 电子控制系统
MVC Plus 系列软起动器的电子控制系统分为低压、中压两部分，在柜内是互相隔离的。
1.9.1 低压部分：包括键盘操作界面、CPU 和主控板（MB 板），位于软起柜内的低压隔离部分。
 键盘操作界面：带背光的 2×20 字符液晶显示器，无论环境明暗都可清晰显示。每一屏幕都可以英
文缩写显示多个数据。12 个 LED 指示灯可显示电源（POWER）、运行（RUN）、报警（ALARM）、
跳闸（TRIP）和 8 个辅助继电器（AUX RELAYS）的输出状态，键盘操作界面与 CPU 板之间采用串
行通讯，可远离软起动器本体 300 米（线长）安装。
 CPU 板：CPU 板上装有微处理器和通讯处理器，它附属于主控板（MB 板）。CPU 控制各种操作功
能，存储用户数据，按反馈信号判断故障与否，计算检测数据和记录数据。CPU 板与键盘控制界面
通过串行接口通讯。模拟量和开关量 I/O 接口也位于此板。（见图 2.3.4）
ENTERRESETMENU
POWER
RUN
ALARM
TRIP
1
2
3
4
5
6
7
8
AUX. RELAYS
HELP

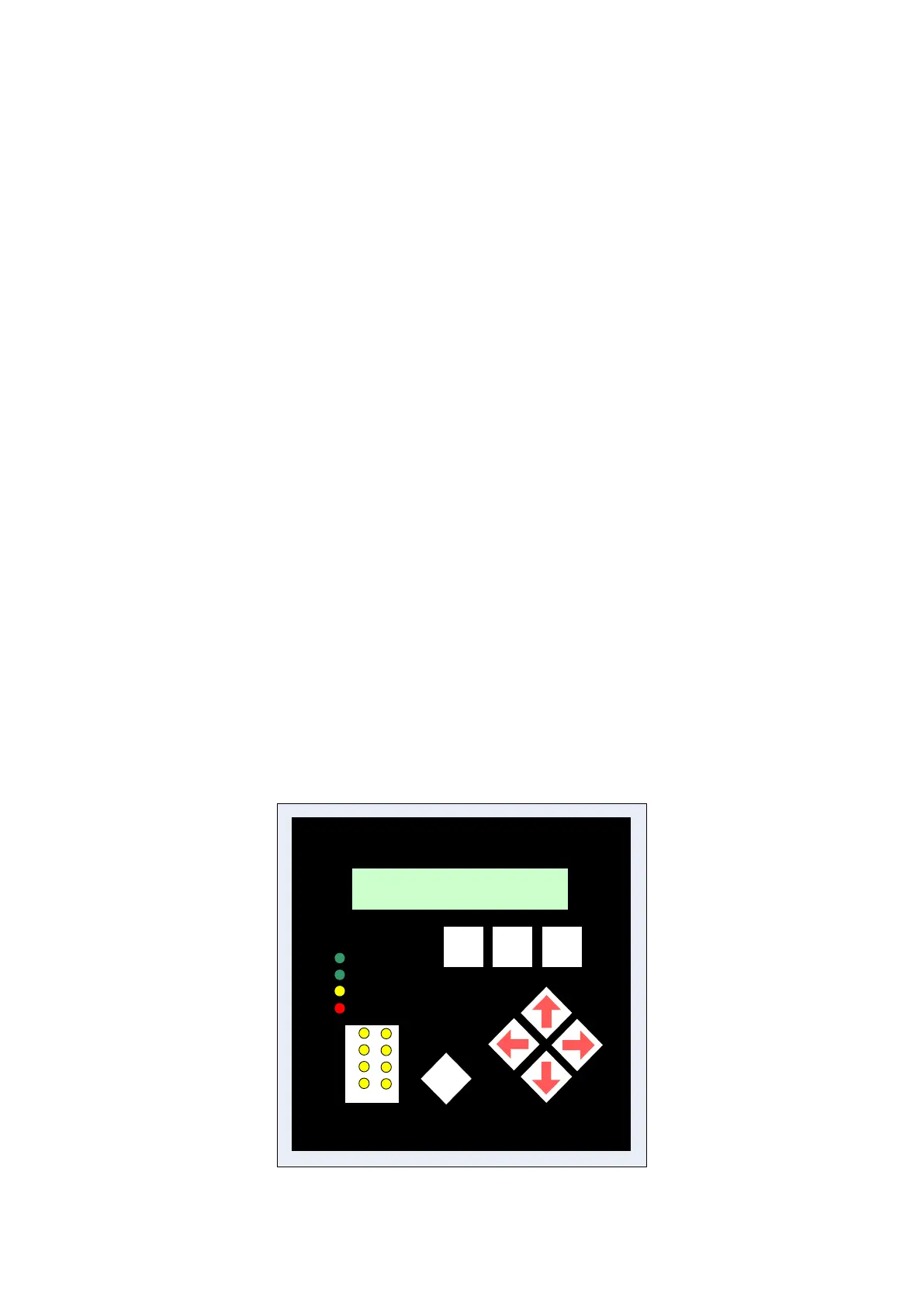

图 1.9 键盘操作界面
 主控板（MB 板）：也叫主板，包括辅助 I/O 继电器和与用户接线板（TCB 板）的接口。它产生全
