第三章 起动
3.1 介绍
建议在电动机额定负载下进行起动调试。请首先采用出厂默认设置调试，可以适应大部分工况。再根据
具体起动情况进行校正，见 5.2.1 段 起动设置（设置页面 2）。
3.2 软起设定
如上所述，首先采用出厂默认设置进行起动调试。如果电动机不能达到全速，可以增加限流值。如果电动
机不能马上转动，可以增加初始电压。详见以下段落，也可参考 5.2.1 段 起动设置（设置页面 2）。
3.2.1 初始电压
出厂设定：20% 额定电压
设定范围：0-100% 额定电压
初始电压可以改变电动机的起动转矩。
3.2.2 斜坡时间
出厂设定：10 秒
设定范围：0-120 秒
斜坡时间是从初始电压上升至全电压的时间，但若在中途达到限流值则此时间无效，可参阅 1.5.1 段。
注意：应严格按照电动机生产厂家所给定的最大起动次数启动。
3.2.3 电流限流（见图 3.2.3）
出厂设定：350% FLA
设定范围：200%-500% FLA
此功能限制电动机的最大电流值，也可以用来延长斜坡时间。电压斜坡和限流值共同作用，使电动机平滑
加速至限流值，然后维持不变直到电动机达到全速。限流必须足够大以保证电动机能够成功起动，出厂设定的
350%可适应大部分非重载的工况。
对于负载经常变化的的工况，请勿将限流值设定过低，否则可能造成电机堵转，过载保护动作，跳闸停车。
注意：停车后，参照电动机数据表给出的冷却时间。

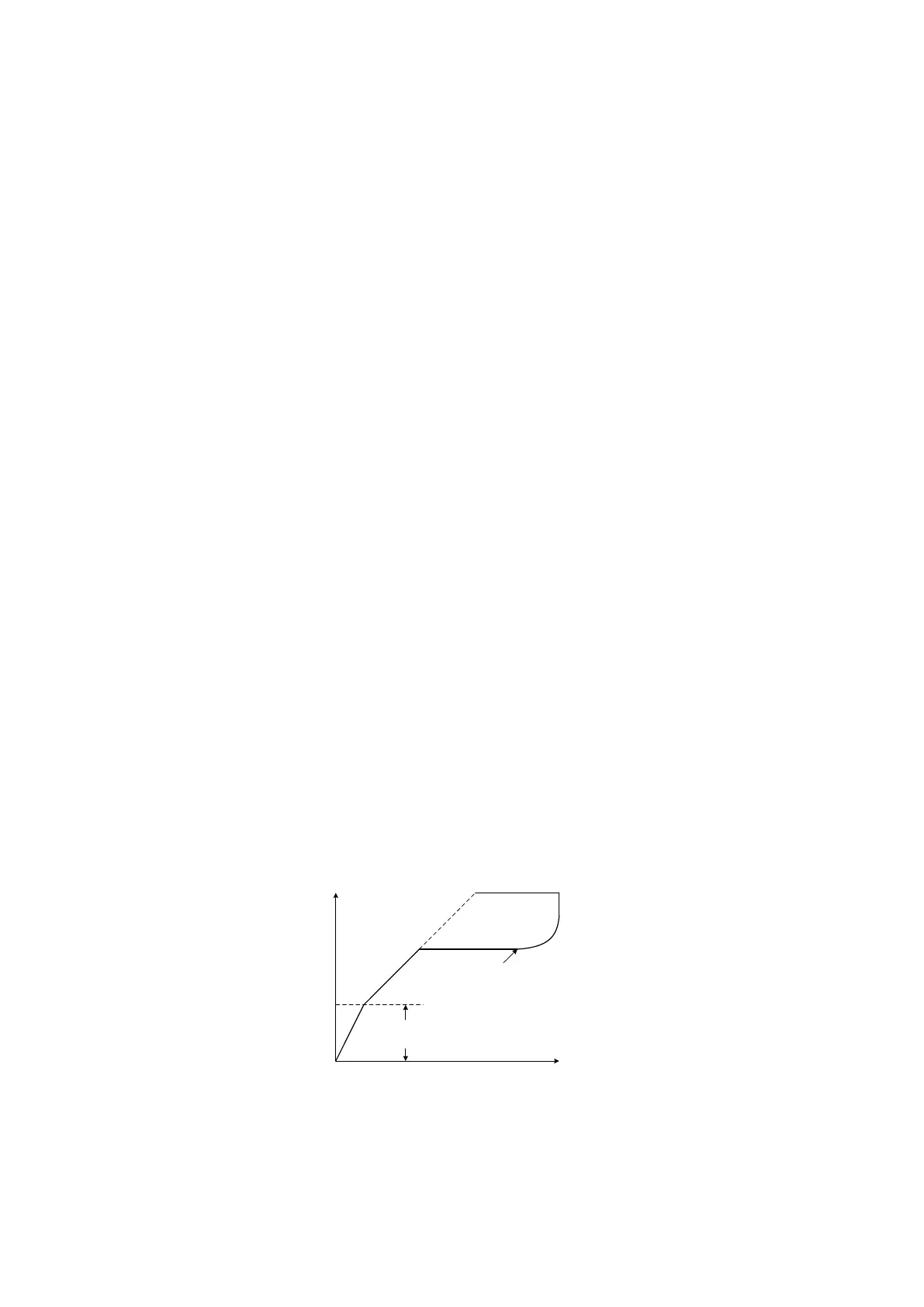

图 3.2.3
3.3 软停设定（泵控）
软停功能使得负载在停车后不会马上停止，它控制负载平滑的减速直至完全停下。软停有三个参数可供设
定，注意出厂默认设置软停无效。
软起过程
起动转矩
限流
转矩/电压
100 %
软起动模式
斜坡时间
