第四章 用户界面及菜单导航
本章主要介绍操作界面、液晶显示屏和参数设置。
4.1 键盘/操作界面

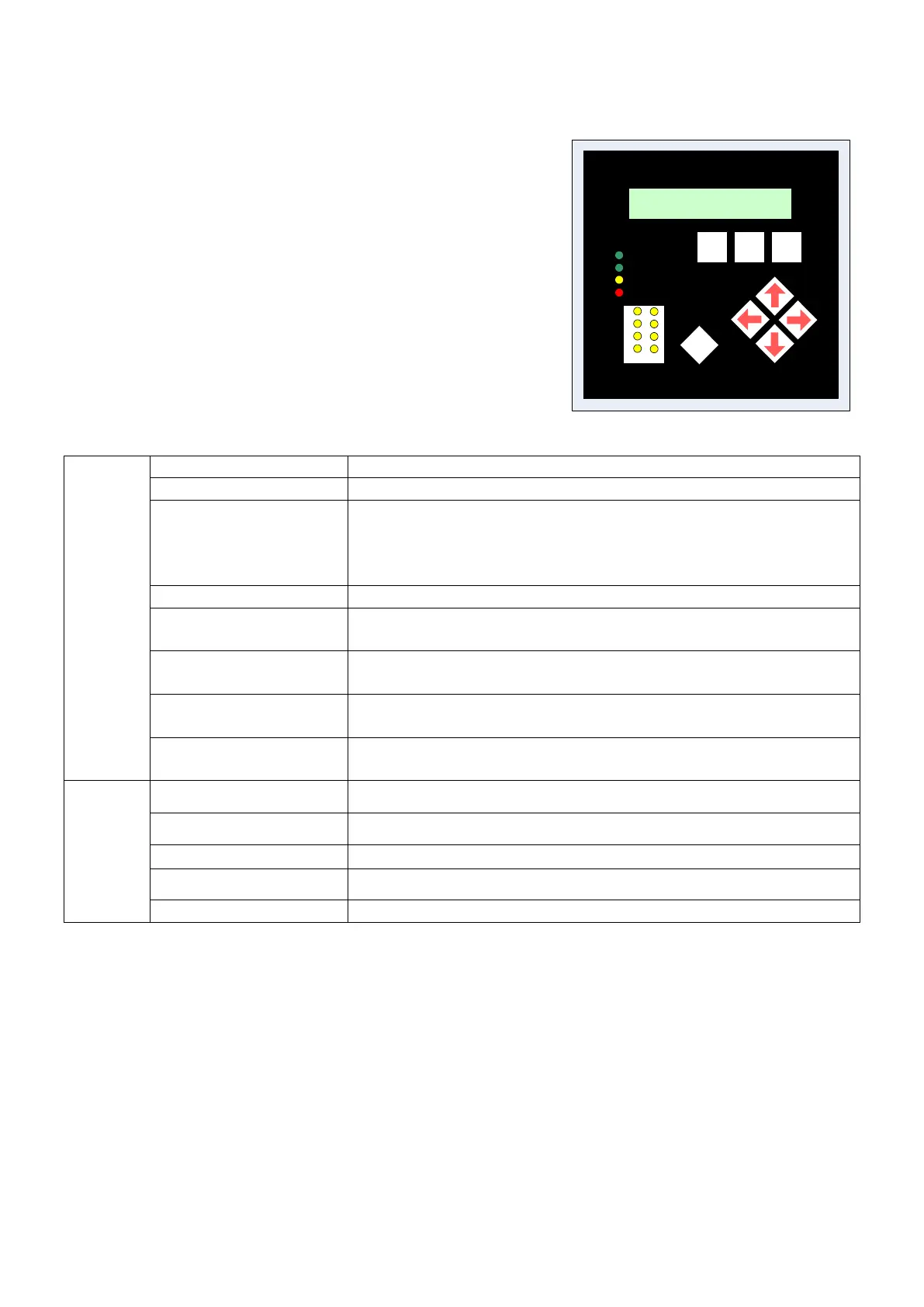

用户操作界面包含：
 2 行 20 个字符液晶显示屏（LCD）
 12 个 LED
 8 个按键
说明：MVC Plus 系列软起动器是菜单驱动的，设置页面菜单分为三
个等级，其中 2、3 级需要使用密码。2 级需要一个 3 位数的密码，3
级需要一个 4 位数的密码。
4.1.1 按键及指示灯说明
注意：为方便用户设定参数，在按下箭头方向键保持一段时间后，页面滚动的速度会自动加快。
按键
MENU（目录）
在参数设置页面与测量页面之间跳转
RESET（复位）
清除跳闸显示并使跳闸继电器复位
ENTER（确认）
按一次 ENTER 键，将进入编程模式，可以更改参数设定，此时屏幕
上会出现星号（*）。参数修改完毕后，再次按下 ENTER 键，设定值
保存到存储器中，星号（*）消失。在非编程状态按 ENTER 键，可在
事件显示之间跳转（例如同时出现报警和跳闸后，在这两项互相跳转）
HELP（帮助）
提供一般的帮助信息
上箭头
在设定和测量页面向上翻页；在编程模式下，它增加设定值或在设定
值的选项中向上切换。
右箭头
在主菜单中，它可以进入具体的设定页面；在有多级的设定页面中，
它切换至下一级页面；在编程模式下，它可以将设定值向右移位。
下箭头
在设定和测量页面向下翻页；在编程模式下，它减小设定值或在设定
值的选项中向下切换。
左箭头
在有多级的设定页面中，它返回上一级页面；在编程模式下，它可以
将设定值向左移位（删除一位）。
指示灯
POWER（电源）
控制电源指示
RUN（运行）
软起动器/电动机运行指示
ALARM（报警）
与辅助继电器 2（AUX 2）同时点亮，表示有报警事件发生
TRIP（跳闸）
与辅助继电器 1（AUX 1）同时点亮，表示有跳闸事件发生
AUX 1-8
辅助继电器（说明：用户可使用 5-8）
ENTERRESETMENU
POWER
RUN
ALARM
TRIP
1
2
3
4
5
6
7
8
AUX. RELAYS
HELP
