- 13 -

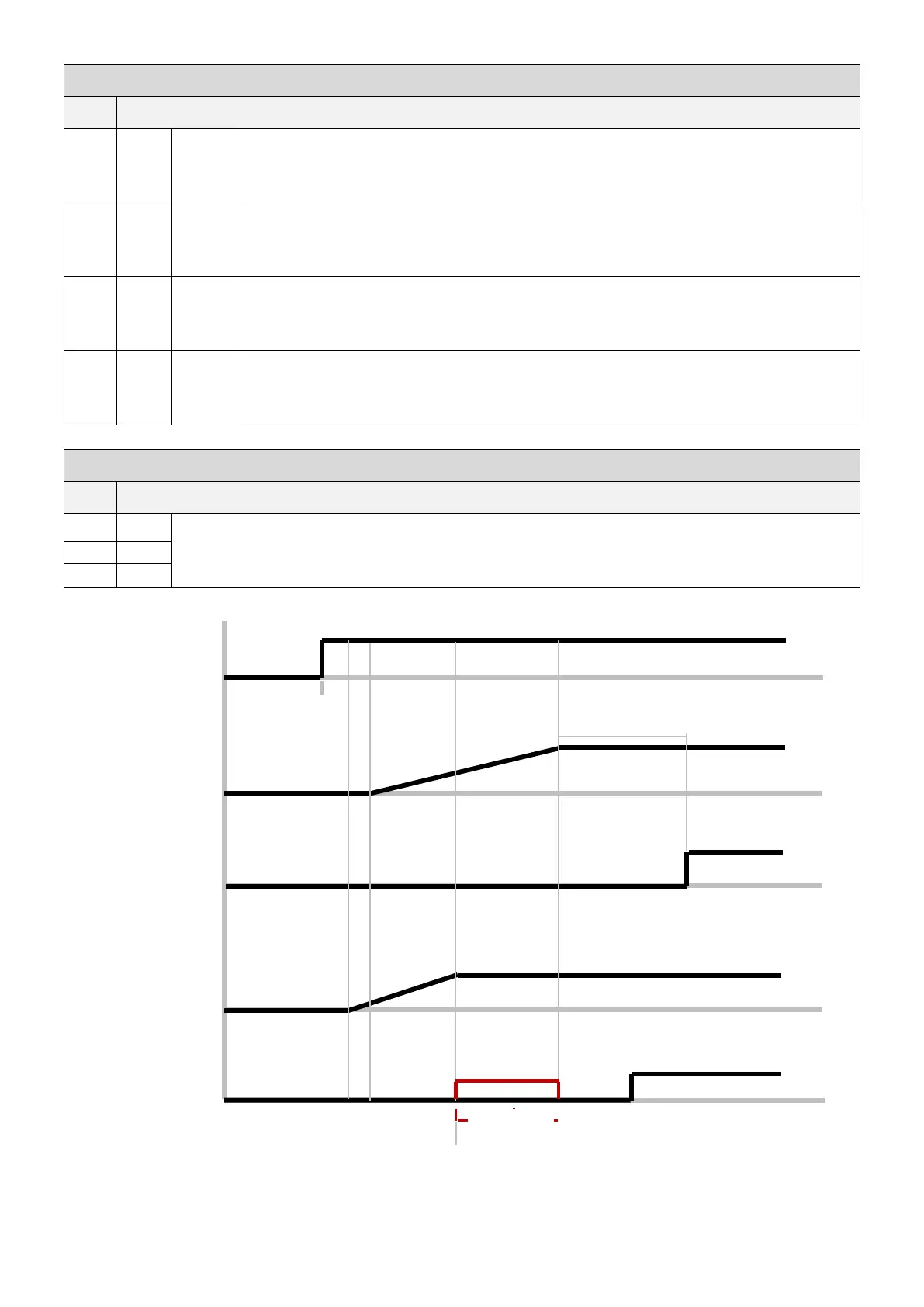

TB4 运行及旁路反馈
序号
说明
1
2
3
C
NO
NC
公共点
常开点
常闭点
起动反馈，可设置延时
4
5
6
C
NO
NC
公共点
常开点
常闭点
起动反馈，可设置延时
7
8
9
C
NO
NC
公共点
常开点
常闭点
旁路反馈，可设置延时，可用于控制功率补偿隔离接触器
10
11
12
C
NO
NC
公共点
常开点
常闭点
旁路反馈，可设置延时，可用于控制功率补偿隔离接触器
TB5 多台软起动器功率补偿控制
序号
说明
1
L
对于同一母线下多个软起动器的情况，可以通过连接 TB5，使得软起动器起动时功率补偿隔离
接触器不合闸，对于已经合闸的则没有影响。多个软起动器中的首台需要把 120VAC 电源接到
TB5 的 1、2 上。
2
PFC
3
N
例：功率补偿自动控制
PFC 延时
PFC 投入
A 投入 PFC
起动
全速
全速
起动
A 设备 PFC 保持投入
PFC 禁止
PFC 延时
PFC 投入
PFC 试图投入
设备 A PFC
设备 B
设备 B PFC
设备 C
设备 C PFC
