- 15 -

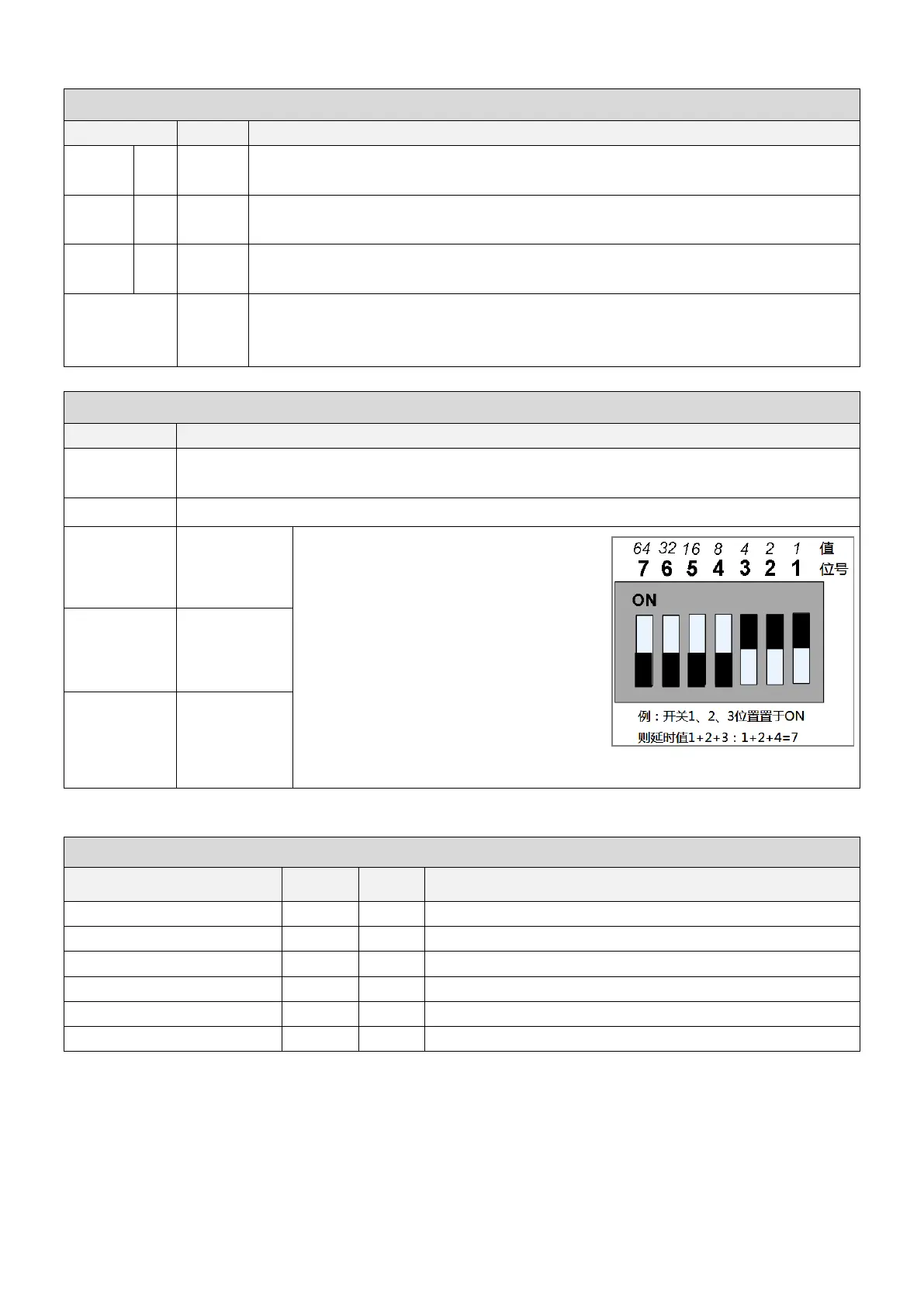

2.2.3 跳线功能及选择
跳线功能及选择
跳线名称
延时
功能
DLY-C
X1
秒/周波
起动延时（出厂默认：秒）
选择起动延时（收到启动命令至电动机转动）是按秒或周波（1/50 秒）
AUX-C
X3
秒/周波
起动反馈延时（出厂默认：秒）
选择起动反馈延时（收到启动命令至起动反馈继电器动作）是按秒或周波（1/50 秒）
PFC-C
X5
秒/周波
功率补偿延时（出厂默认：秒）
旁路接触器合闸至功率补偿接触器合闸延时，按秒或周波（1/50 秒）
JP1
无
电动机保护跳线
插上跳线，紧急旁路状态下 CPU 不工作，注意此时必须有外部的过载保护
拔下跳线，紧急旁路状态下 CPU 的保护将继续有效
拨码开关
名称
功能
SW1
ON：双斜坡有效
OFF：双斜坡无效
SW2
未使用
SW3
起动延时
SW3、SW4、SW5 是 7 位拨码开关，
以二进制形式设置跳线 X1、X3、X5
（见上表）的延时。设置范围是
0-127（1+2+4+8+16+32+64）。以设置
“7”为例（1+2+4）
SW4
起动反馈延时
SW5
功率补偿延时
2.2.5 LED 指示灯说明
LED 指示灯
功能
位号
颜色
说明
熔断器熔断/隔离开关分闸
D4
红
当熔断器熔断或隔离开关分闸时点亮
故障
D16
红
当有任一故障跳闸时点亮
起动
D7
黄
收到启动命令后点亮
功率补偿延时输出
D17
黄
功率补偿接触器合闸信号发出后点亮
起动反馈延时输出
D15
黄
起动反馈延时输出时点亮
+24V
D28
绿
+24V 控制电源正常则点亮
