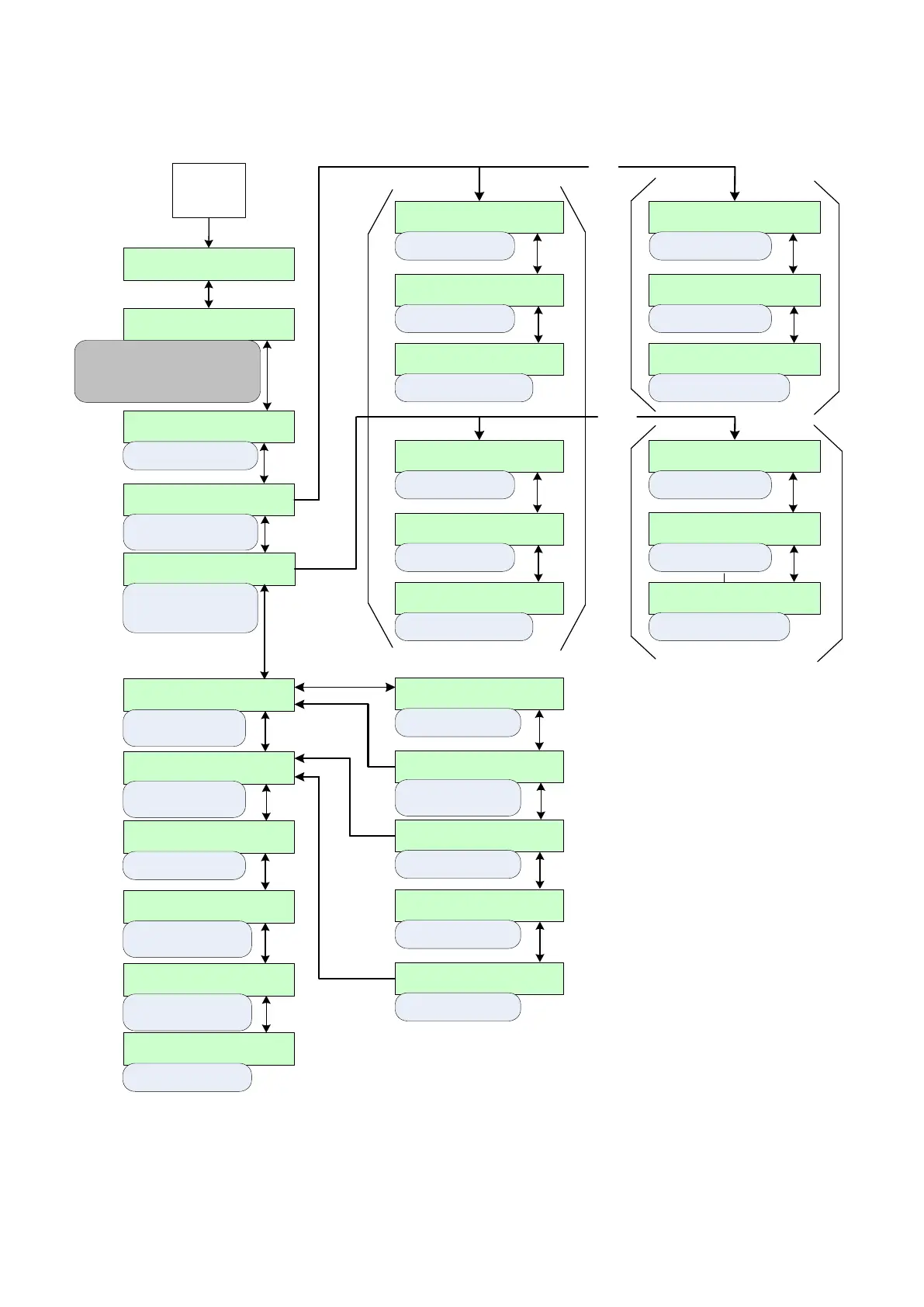

SP.2 设置页面 2 起动设置（Starter Configuration）
为不同的负载和工况提供多种起动斜坡可供选择。
Page 2
Starter Configuration
START CONTROL MODE
: START RAMP 1
JOG VOLTAGE
: 30%
START RAMP #1 TYPE
: VOLTAGE
START RAMP #2
: DISABLED
MENU
点动电压
范围: 5-75%或Off, 增量 5
斜坡#1类型
选项: Voltage (电压),
Current (电流)
斜坡#2类型
选项: Voltage (电压),
Power (功率)
Disabled (无效)
INITIAL VOLTAGE
#1: 20%
RAMP TIME
#1: 10 SEC.
CURRENT LIMIT
#1: 350% FLA
初始电压 #1
范围: 0-100%, 增量1
斜坡时间 #1
范围: 1-120秒, 增量1
限流值 #1
范围: 200-500%, 增量10
INITIAL VOLTAGE
#2: 60%
RAMP TIME
#2: 10 SEC.
CURRENT LIMIT
#2: 350% FLA
初始电压 #2
范围: 0-100% 增量 1
斜坡时间 #2
范围: 1-120秒, 增量 1
限流值 #2
范围: 200-500%, 增量 10
INITIAL CURRENT
#1: 200% FLA
RAMP TIME
#1: 10 SEC.
MAXIMUM CURRENT
#1: 350% FLA
初始电流 #1
范围: 0-300%, 增量 1
斜坡时间 #1
范围: 1-120秒, 增量 1
最大电流 #1
范围: 200-500%, 增量 10
INITIAL POWER
#2: 20%
RAMP TIME
#2: 10 SEC.
MAXIMUM POWER
#2: 80% FLA
初始功率 #2
范围: 0-100%, 增量 1
斜坡时间 #2
范围: 1-120秒, 增量 1
最大功率 #2
范围: 0-300%, 增量 10
KICK START
TYPE: DISABLED
DECELERATION
: DISABLED
TIMED OUTPUT
TIME: OFF
突跳起动类型
范围: Voltage (电压)
Disabled (无效)
软停
范围: Enabled (有效)
Disabled (无效)
计时器输出时间
范围: 1-1000秒, 增量 10
RUN DELAY
TIME: 1 SEC.
AT SPEED DELAY
TIME: 1 SEC.
BYPASS PULL-IN
CURRENT: 100% FLA
运行延时
范围: 0-30秒, Off (无效) ,
增量 1
全速延时
范围: 0-30秒, Off (无效) ,
增量 1
旁路合闸电流
范围: 90-300%, 增量 1
KICK START VOLTAGE
: 65%
KICK START TIME
: 0.50 SEC.
START DECEL VOLTAGE
: 100%
突跳电压
范围: 10-100%, 增量 5
突跳时间
范围: 0.10-2.00秒,
增量 0.10
软停初始电压
范围: 10-100%, 增量 5
DECELERATION
TIME: 5 SEC.
软停停止电压
范围: 0-100%, 增量 1
软停时间
范围: 1-60 SEC, 增量 1
STOP DECELERATION
VOLTAGE: 30%
选择“功率”，则出现以上界面
选择“电流”，则出现以下界面
选择“电压”，则出现以下界面
或
或
起动控制模式选项: Jog (点动)
Start Ramp1 (斜坡1), Start Ramp2 (斜坡2)
Custom Acceal Curve (自定义加速斜坡)
Start Disabled (起动无效)
Dual Ramp (双斜坡),Tach Ramp (速度斜坡)
页面2 起动设置
SP2.1 起动控制模式：双斜坡、自定义加速斜坡、点动、斜坡 1、斜坡 2。
 双斜坡：需要与外输入#3 结合使用，此功能无需重新设置参数即可在斜坡 1、斜坡 2 之间切换。（外部
输入#3 的详细设置见“设置页面 6”）
