SP.3 设置页面 3 保护设置（Phase and Ground Settings）
SP3.1 电流不平衡报警：这是电流不平衡的提前警告，这可能并不是由于电动机故障引起，而仅仅是由于电
压不平衡引起的报警。
• 电流不平衡报警延时：在电流不平衡状况发生后，经过此延时报警。
SP3.2 电流不平衡跳闸：当电流不平衡比较严重
时，使电动机跳闸。此设定应高于报警值。
• 电流不平衡跳闸延时：在电流不平衡状况发
生后，经过此延时跳闸。
SP3.3 低电流报警：通常用于失载、耦合失败或
其它机械问题的报警。
• 低电流报警延时：在电流低于设定值后，经
过此延时报警。
SP3.4 过电流报警：通常用于指示电动机过载，
此功能可以用于停止设备运行或通知操作者注意
过载的情况。
• 过电流报警延时：当电流高于设定值后，经
过此延时报警。
SP3.5 过电流跳闸：通常用于指示电动机严重过
载，并跳闸停机。
• 过电流跳闸延时：当电流高于设定值后，经
过此延时跳闸。

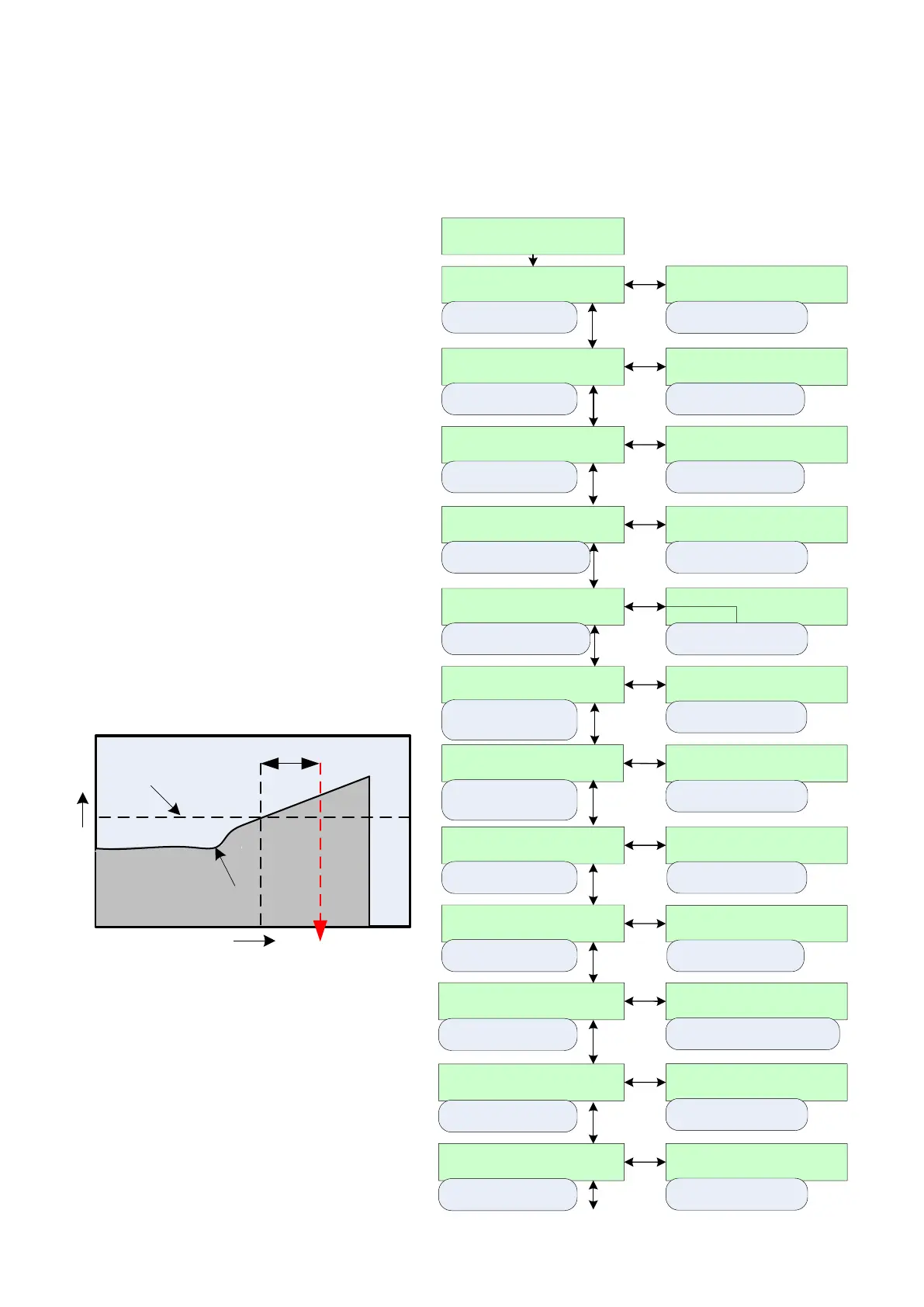

过电流跳闸
250%FLA
电流
时间
正常负载下
的电流值
负载
突变
跳闸延时
跳闸
SP3.6 缺相跳闸：设为有效后，电源缺相时软起
动器会跳闸切断电源。
• 缺相跳闸延时：当缺相后，经过此延时跳闸。
SP3.7 相序检测：软起动器始终对相序进行检测，
当起动命令发出后，如果相序有变化则跳闸。
Page 3
Phase & Ground Settings
IMBALANCE ALARM
LEVEL: 15% FLA
IMBALANCE TRIP
LEVEL: 20%FLA
UNDERCURRENT
ALARM LEVEL: OFF
电流不平衡报警
范围: 5-30%, Off, 增量 1
低电流报警
范围: 10-90%, Off. 增量 1
OVERCURRENT ALARM
LEVEL: OFF
OVERCURRENT TRIP
LEVEL: OFF
PHASE LOSS TRIP :
ENABLED
过电流报警
范围: 100-300%, Off, 增量 1
缺相跳闸
选项: Enabled (有效)
或 Disabled (无效)
IMBALANCE ALARM
DELAY: 1.5 SEC.
IMBALANCE TRIP
DELAY: 2.0 SEC.
UNDERCURRENT
ALARM DELAY: 2.0 SEC.
OVERCURRENT ALARM
DELAY: 2.0 SEC.
OVERCURRENT TRIP
DELAY: 2.0 SEC.
PHASE LOSS TRIP
DELAY: 0.1 SEC.
PHASE ROTATION
DETECTION: ABC
GROUND FAULT ALARM
LEVEL: OFF
GROUND FAULT LOSET
TRIP LEVEL: OFF
相序检测
范围: ABC, ACB
或 Disabled (无效)
接地故障报警
范围: 5-90%,Off, 增量 1
GROUND FAULT HISET
TRIP LEVEL: OFF
OVERVOLTAGE ALARM
LEVEL: OFF
电流不平衡跳闸
范围: 5-30%, Off, 增量 1
过电流跳闸
范围: 100-300%, Off, 增量 1
接地故障低限位跳闸
范围: 5-90%,Off, 增量 1
接地故障高限位跳闸
范围: 5-90%,Off, 增量 1
过电压报警
范围: 5-30%,Off, 增量 1
OVERVOLTAGE TRIP
LEVEL: 10%
过电压跳闸
范围: 5-30%,Off, 增量 1
电流不平衡报警延时
范围: 1.0-20.0秒. 增量 0.1
电流不平衡跳闸延时
范围: 1.0-20.0秒. 增量 0.1
低电流报警延时
范围: 1.0-60.0秒. 增量 0.1
过电流报警延时
范围: 1.0-20.0秒. 增量 0.1
过电流跳闸延时
范围: 1.0-20.0秒. 增量 0.1
缺相跳闸延时
范围: 1.0-20.0秒. 增量 0.1
PHASE ROTATION TRIP
DELAY: 1.0 SEC.
GROUND FAULT ALARM
DELAY: 0.1 SEC.
GROUND FAULT LOSET
TRIP DELAY: 20.0 SEC.
GROUND FAULT HISET
TRIP DELAY: 0.250 SEC.
OVERVOLTAGE ALARM
DELAY: 1.0 SEC.
OVERVOLTAGE TRIP
DELAY: 2.0 SEC.
相序跳闸延时
范围: 1.0-20.0秒. 增量 0.1
接地故障报警延时
范围: 1.0-20.0秒. 增量 0.1
接地故障低限位跳闸延时
范围: 1.0-20.0秒. 增量 0.1
接地故障高限位跳闸延时
范围: 0.008-0.250秒. 增量 0.002
过电压报警延时
范围: 1.0-30.0秒. 增量 0.1
过电压跳闸延时
范围: 1.0-20.0秒. 增量 0.1
