故障现象
LCD屏幕显示
LED
指示灯
AUX
辅助继电器
可能的原因
解决办法
电动机
不起动
可能显示任一故障
Trip
跳闸
AUX1
没有控制电源
给TCB板施加电源。
控制变压器故障
或其熔断器熔断
断开电源，更换变压器或熔断器
起动信号接线错误
断开电源正确连接线路。
没有起动信号
给出起动命令。
主回路没电
接通主回路电源。
可控硅短路
断开电源检查可控硅。
参照7.1.1可控硅测试步骤 。
控制逻辑错误
断开电源，修改控制逻辑。
主板故障
更换主板。
电动机起动
时震动或运
行时电流严
重不平衡
IMBALANCE TRIP
不平衡跳闸
Trip
跳闸
AUX1
电动机故障
检查电动机和接线。
可控硅短路
断开电源检查可控硅。
参照7.1.1可控硅测试步骤 。
可控硅门级、阴极故障
断开电源检查可控硅。
参照7.1.1可控硅测试步骤 。
主板故障
更换主板。
IMBALANCE ALARM
不平衡报警
Alarm
报警
AUX2
电动机、接线故障
检查并修复故障。
主板故障
更换主板。

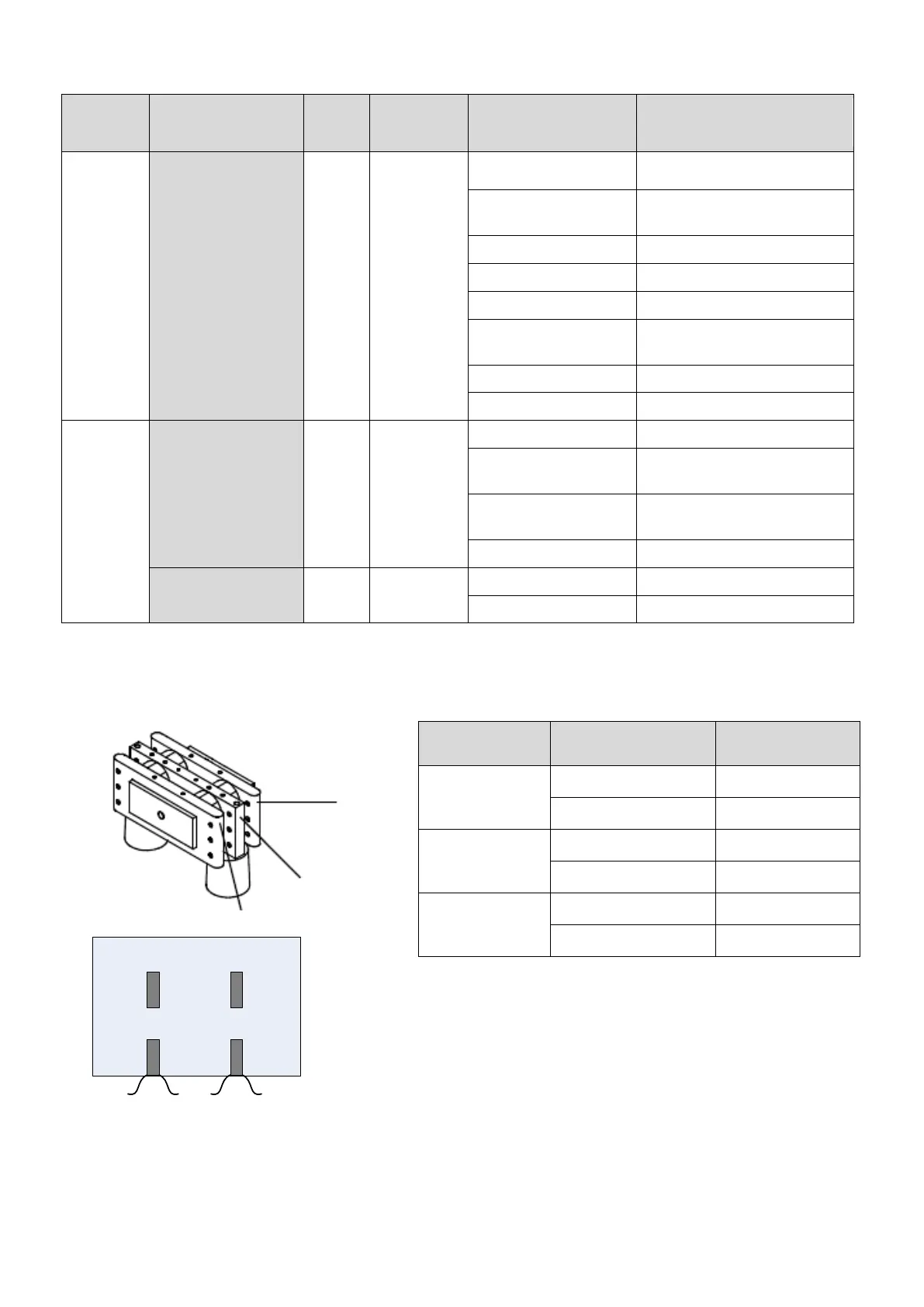

7.1.1 可控硅检测程序
测量硅堆的散热片间电阻。
测试点
欧姆表读数
测试结果
A与B
大于10K欧姆
通过
小于5K欧姆
故障
B与C
大于10K欧姆
通过
小于5K欧姆
故障
门极G与阴极K
8-50欧姆
通过（一般8-20Ω）
小于8或大于50欧姆
故障
注意
1 停电后15分钟才可进行测试，以便DV/DT板完成放电。
2 测试A、B、C位置时可能需要拆掉均压电阻以便得到准确
的数值。
K
K
G
G
红线
红线
白线
白线
触发板
A
C
B
