Mowox DYM1678D-3 - 5.2 REGOLARE L’ANGOLAZIONE PREFERITA; Fig. 3 Ruota dentata per la regolazione dell’angolo; 5.3 MONTARE E RIMUOVERE IL RACCOGLIERBA

10

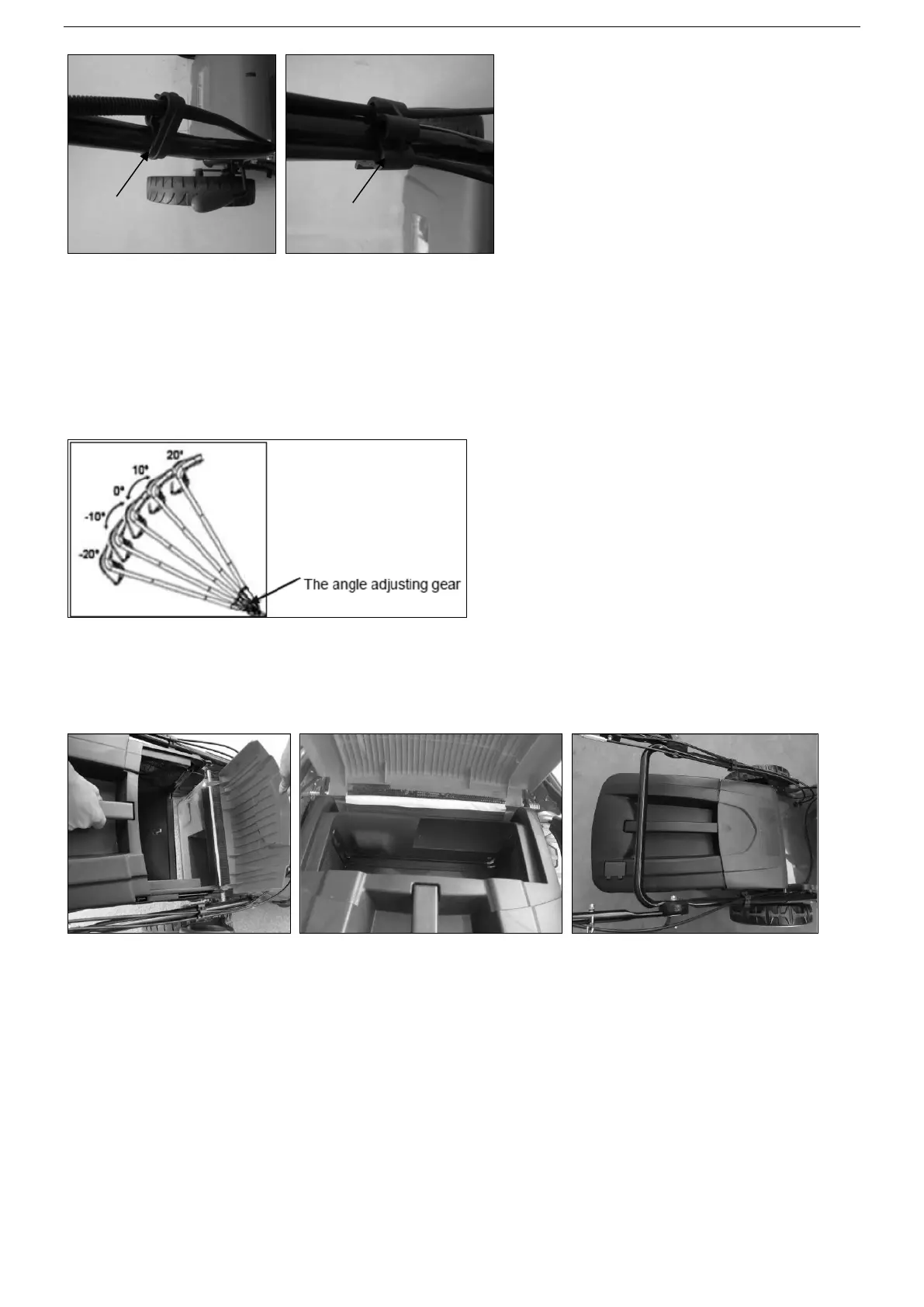

Fig 2J Fig.2K
5.2 REGOLARE L’ANGOLAZIONE PREFERITA
For: DYM1676CD-3/DYM1678D3/DYM162002
A) Tirare le leve di bloccaggio, aprendole;
B) Ruotare il manubrio superiore centrandolo sul dente dell’angolo desiderato scegliendo l’angolatura più
adatta all’operatore da -20º a 20º come da Fig. 3;
C) Spingere la leva di bloccaggio, chiudendola, per connettere il manubrio inferiore a quello superiore.
Fig. 3 Ruota dentata per la regolazione dell’angolo
5.3 MONTARE E RIMUOVERE IL RACCOGLIERBA
1. Per montare: Sollevare il coperchio posteriore e infilare il raccoglierba nel retro del tosaerba.
2. Per rimuovere: afferrare e sollevare il coperchio posteriore, rimuovere il raccoglierba.
Fig.4A Fig.4B Fig.4C
5.4 MANIGLIA DI AVVIO
Per: DYM1676CD-3/DYM1678D3/DYM162002
Spostare la maniglia di avviamento dal motore alla guida del cavo.
Stringicavo
Stringicavo
