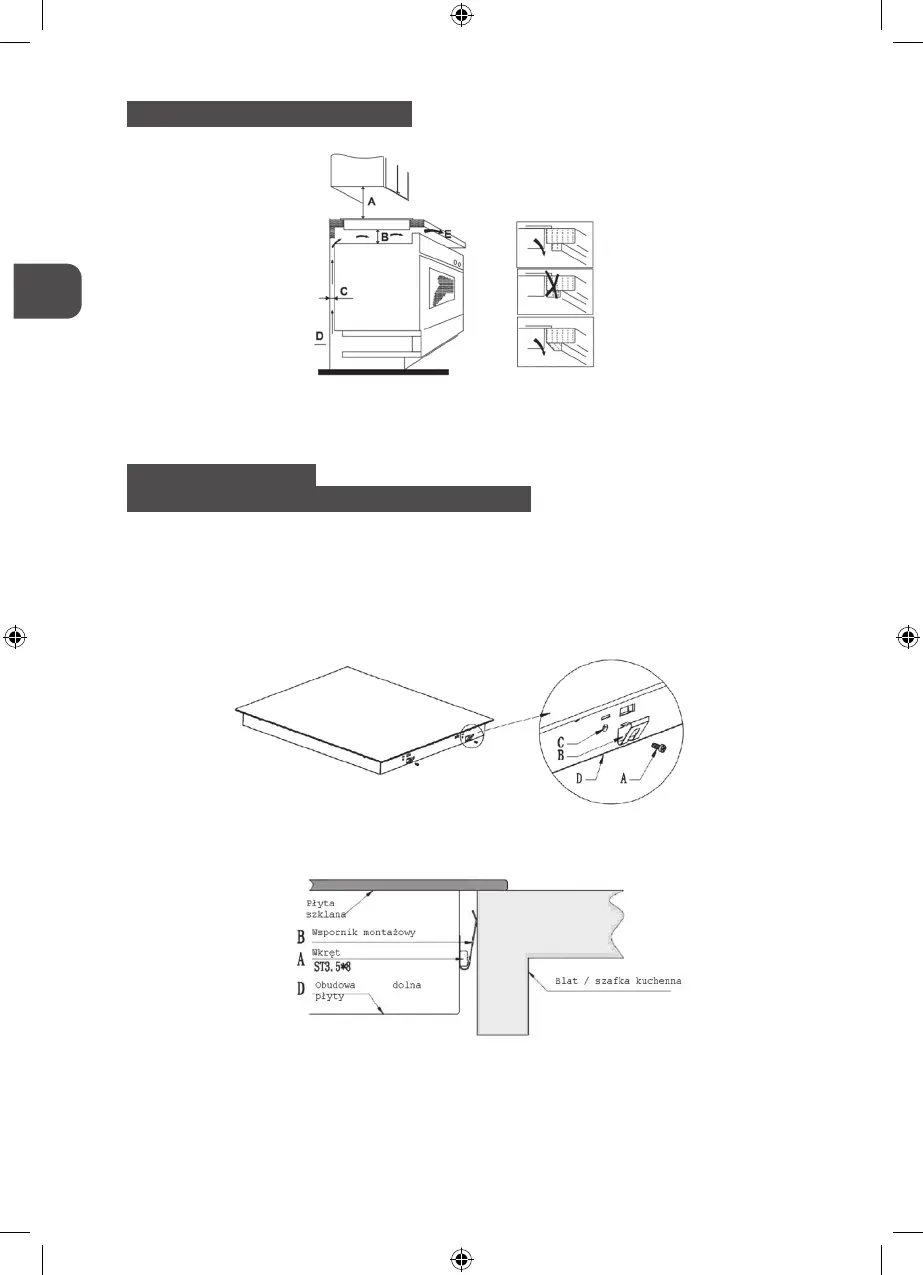

ODSTĘP OD ŚCIANY TYLNEJ LUB BOCZNEJ
A = 760 mm B = 50 mm (min.) C = 30/20 mm (min.)
D = Luka na dopływ powietrza E = Wylot powietrza (10/5 mm)
WSPORNIKI MONTAŻOWE
PRZED PRZYTWIERDZENIEM WSPORNIKÓW MONTAŻOWYCH
Ustawić urządzenie na gładkiej i nośnej powierzchni (podkładając pod nie oryginalne opa-
kowanie). Chroń elementy sterowania i regulacji, wystające ponad powierzchnię płyty, przed
uderzeniami i obciążeniem.
Przymocuj płytę kuchenną do blatu, przykręcając cztery wsporniki montażowe od dołu (patrz
ilustracja) po wpuszczeniu urządzenia w otwór montażowy.
Należy dopasować położenie wsporników montażowych do grubości blatu.
a) Wkręt
b) Wspornik
c) Otwór pod wkręt
d) Spód płyty kuchennej
