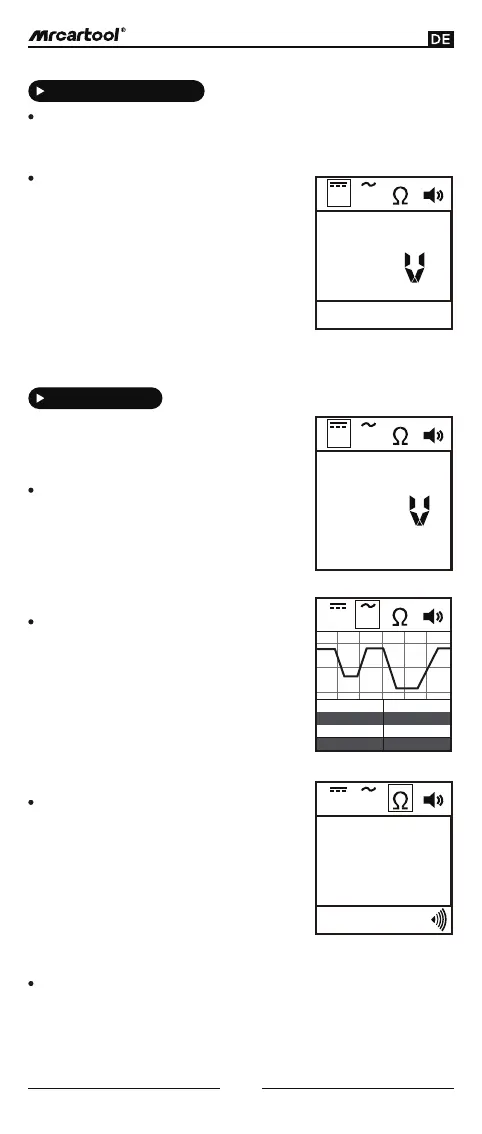

Es gibt vier Modi zur Diagnose der elektrischen
Systeme, die durch Drücken der Modustaste und
Durchlaufen jedes einzelnen zugänglich sind.
Wenn der Sicherungsautomat auslöst, wird das
LCD wie unten dargestellt angezeigt (Abbildung
1). Alle anderen Funktionen des Werkzeugs sind
weiterhin aktiv, was bedeutet, dass Sie immer
noch einen Stromkreis prüfen und die Spannu-
ngsanzeige beobachten können. Wenn der
Sicherungsautomat auslöst, kann das Werkzeug
selbst dann keinen Batteriestrom zur Spitze
leiten, wenn der Netzschalter gedrückt wird.
Das gezielte Auslösen des Sicherungsautomat-
en und das Verwenden des Werkzeugs zum
Sondieren können als zusätzliche Vorsichtsm-
aßnahme gegen unbeabsichtigtes Drücken des
Netzschalters angesehen werden.
Das Werkzeug ist vor Kurzschlüssen geschützt. Sein interner Sicherungsau-
tomat löst aus, wenn er überlastet wird. Der Sicherungsautomat ist sowohl ein
wertvolles Testwerkzeug als auch eine Sicherheitsmaßnahme zum Schutz des
Werkzeugs vor Überlastung.
Sicherungsautomat
Arbeitsmodus
(Abbildung 1)
Circuit Break
V V
0.0
Wenn sich das Werkzeug in diesem Modus
befindet, setzen Sie die Prüfspitze mit einem
Stromkreis in Kontakt. Anschließend zeigt das
LCD-Display die Gleichspannung mit einer
Auflösung von 0,1 Volt an (Abbildung 2).
Gleichspannung:
Wenn sich das Werkzeug in diesem Modus
befindet, setzen Sie die Prüfspitze mit einem
Stromkreis in Kontakt. Anschließend zeigt das
LCD-Display die maximale Spannung, die mini-
male Spannung, die Frequenz und die Tastver-
hältnis an (Abbildung 3).
Wechselspannung:
Wenn sich das Werkzeug in diesem Modus
befindet, setzen Sie die Prüfspitze mit einem
Stromkreis in Kontakt. Anschließend zeigt das
LCD-Display den Widerstand zwischen der Spitze
und der Hilfsmasseleitung an (Abbildung 4).
Widerstand:
Wenn sich das Werkzeug in diesem Modus befindet, kann der Ton durch einen
kurzen Druck auf die Modustaste ein-oder ausgeschaltet werden. Wenn Sie
die Modustaste schnell drücken (schnell drücken und loslassen), ertönt ein
kurzer hoher Ton, der anzeigt, dass der Ton eingeschaltet ist. Wenn jedoch ein
kurzer, leiser Ton zu hören ist, ist der Ton aus (Abbildung 5).
Ton Ein/Aus:
(Abbildung 3)
V V
Max
Min Duty
Freq
12.3V 0.6Hz
49%
0.3V
(Abbildung 4)
V V
735Ω
(Abbildung 2)
V V
12.0
11
