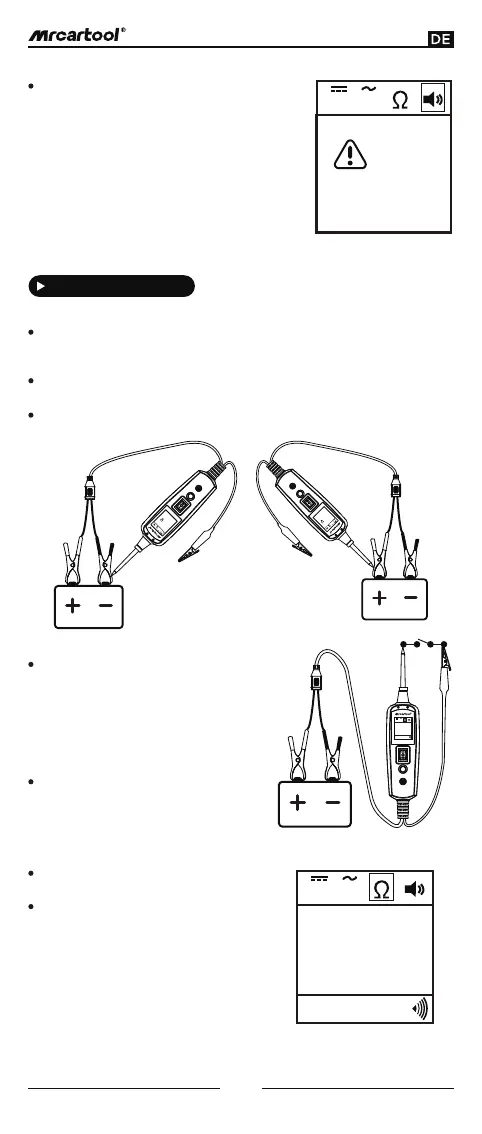

Testanwendungen
(Abbildung 8)
V V
735Ω
Wenn sich das Werkzeug im Gleichspannungsmodus befindet, setzen Sie die
Prüfspitze mit einem positiven Stromkreis in Kontakt. Die rote LED leuchtet auf.
Wenn der Ton eingeschaltet ist, ertönt ein hoher Ton.
Wenn die Prüfspitze mit einem negativen Stromkreis in Kontakt kommt, leuc-
htet die grüne LED auf. Wenn der Ton eingeschaltet ist, ertönt ein tiefer Ton.
Wenn die Prüfspitze mit einem offenen Stromkreis in Kontakt kommt, leuchtet
keine der LEDs (Abbildung 6).
Spannungs- und Polaritätstests:
Wenn sich das Werkzeug im Widerstan-
dsmodus befindet, kann mit der Prüfsp-
itze in Verbindung mit dem Fahrzeu-
grahmen oder der Hilfsmasseleitung die
Kontinuität an Drähten und Komponent-
en getestet werden, die mit dem elektri-
schen System des Fahrzeugs verbunden
oder davon getrennt sind.
Wenn die Prüfspitze einen guten Masse-
anschluss berührt, zeigt das LCD 0,0Ω
an und die grüne LED leuchtet. Wenn die
Tonfunktion eingeschaltet ist, ertönt ein
tiefer Ton (Abbildung 7).
Kontinuitätstests:
(Abbildung 5)
(Abbildung 6)
Press and
Hold to
Change!
V V
V
V
0.0
V
V
12.0
(Abbildung 7)
V V
0.0Ω
12
Diese Funktion kann besonders nützlich sein,
wenn Sie in Bereichen arbeiten, in denen die
LED-Beleuchtung nicht ausreicht. Die Audio-
funktion kann auch bei Bedarf ausgeschaltet
werden, beispielsweise um einen Stromkreis
über einen längeren Zeitraum zu testen, bei
dem der Ton störend sein könnte.
In anderen Fällen zeigt das LCD nur den
Widerstandswert an (Abbildung 8).
Es gibt auch eine andere Möglichkeit,
die Kontinuität von Verbindungen zur
Masse oder zur Batterie nachzuweisen,
indem Sie die Verbindung mit dem
Netzschalter einschalten. Wenn der
Sicherungsautomat auslöst, zeigt dies
an, dass eine gute feste Niedrigwider-
standsverbindung besteht.
