Stanowisko MS008
22
3 - Osłona ochronna. Po podniesieniu osłony proces diagnostyczny jest blokowany.
4 – Przewody zasilające „В+” „В-”.
5 – Panel czołowy.
6 – Przedział do umieszczenia baterii.
Na panelu czołowym stanowiska są następujące złącza do podłączenia kabli diagnostycznych.

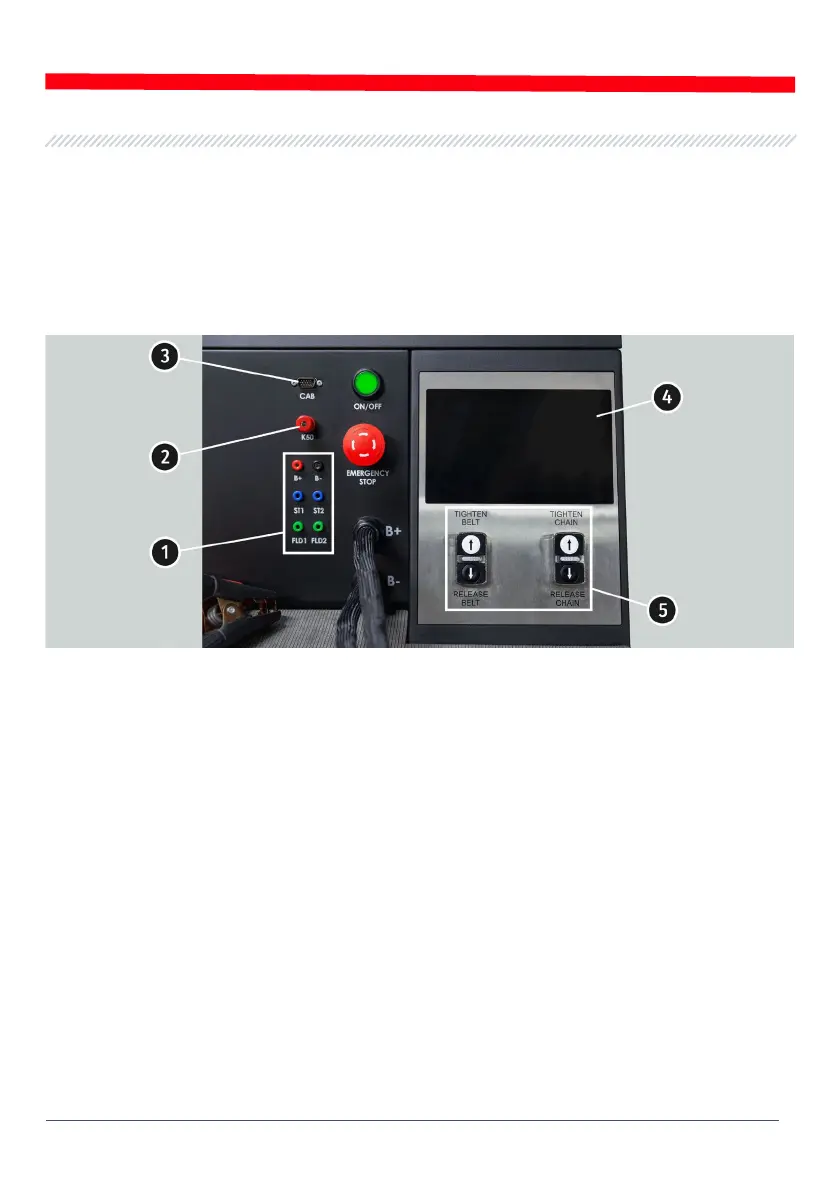

Rysunek 2. Panel czołowy stanowiska
1 – Przewody diagnostyczne stosowane w diagnostyce regulatora napięcia.
• „В+” – plus regulatora napięcia (klema 30 i klema 15);
• „В-” – minus regulatora napięcia (masa, klema 31);
• „ST1”, „ST2” – wyprowadzenia przeznaczone do podłączenia do wejść stojana (terminali)
regulatora napięcia: „P”, „S”, „STA”, „Stator”;
• „F1”, „F2” – wyprowadzenia przeznaczone do podłączenia szczotek regulatora napięcia lub
odpowiadających im terminali: „DF”, „F”, „FLD”.
2 – Złącze podłączenia kabla diagnostycznego do klemy 50 rozrusznika.
3 – Złącze podłączenia kabla diagnostycznego.
4 – Ekran dotykowy - wyprowadzanie parametrów diagnostycznych badanego urządzenia i
sterowanie funkcjami stanowiska.
5 - Przyciski sterujące dokręcaniem / poluzowaniem pasa napędowego alternatora i łańcucha
mocującego urządzenie.
Przycisk „OFF/ON” - odpowiedzialny za włączenie zasilania stanowiska. Stanowisko wyłącza się po
naciśnięciu przycisku „Wyłączyć stanowisko” w głównym menu programu serwisowego.
