Przycisk „EMERGENCY STOP” - awaryjne zatrzymanie napędu alternatora i dokręcenie łańcucha /
paska.
Po prawej stronie stanowiska są dwa złącza USB do podłączenia urządzeń peryferyjnych (mysz,
klawiatura, Adapter Wi-Fi) i jedno złącze HDMI do podłączenia monitora.

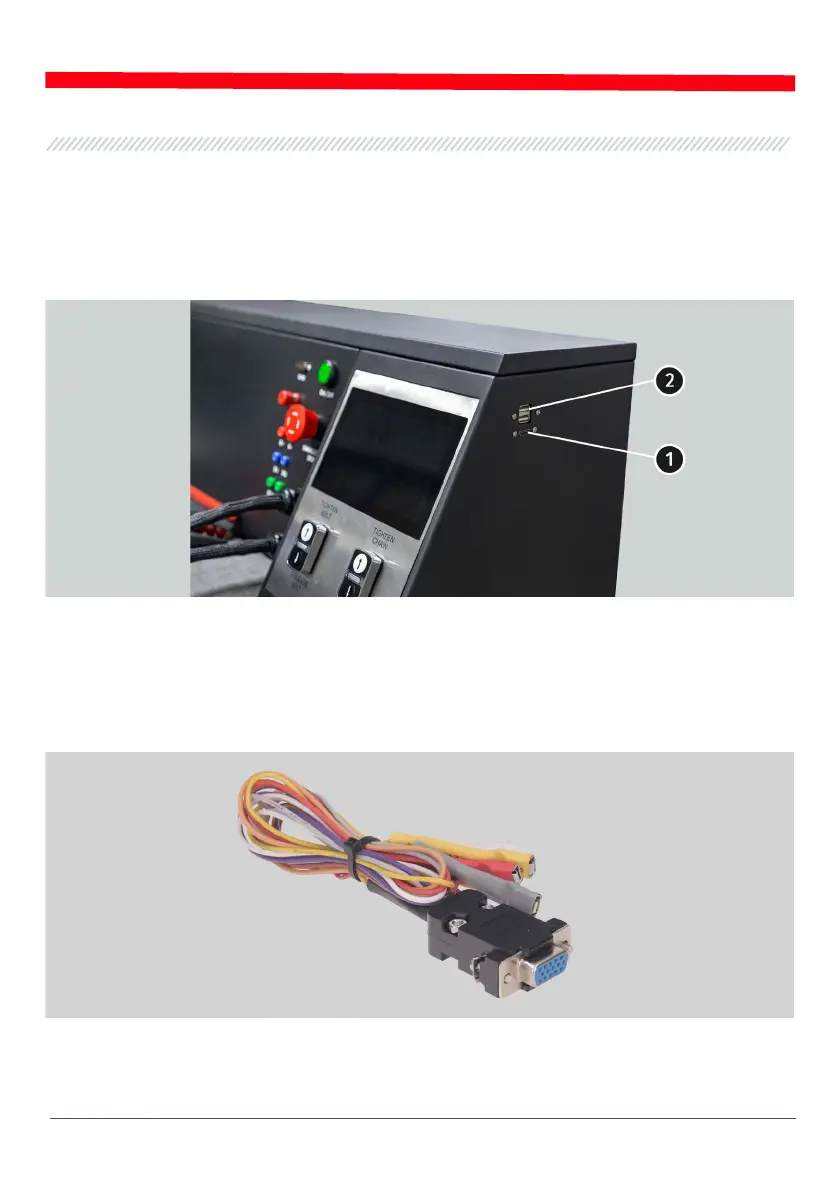

Rysunek 3. Złącza na panelu bocznym stanowiska:
1 – HDMI; 2 – USB
W komplecie ze stanowiskiem dostarczany jest kabel diagnostyczny (rys. 4), który zawiera zestaw
przewodów adapterów (rys. 5) dla wygodniejszego połączenia do terminali w złączu alternatora
lub regulatora.
Rysunek 4. Kabel diagnostyczny MS-33001
Kabel diagnostyczny MS-33001 ma poniższe kolorowe oznaczenia przewodów, p. także tab. 1:
