Stanowisko MS008
24
• Pomarańczowy – „S” (sense pin) – terminal, za pomocą którego regulator napięcia mierzy
napięcie na akumulatorze i porównuje napięcie na akumulatorze i wyjściu z alternatora.
Podłączany jest do terminalu „S”;
• Czerwony – „IG” (Ignition) – terminal połączenia obwodu zapłonu, terminali: 15, A, IG;
• Biały – „FR” – terminal, przez który przesyłane są dane o obciążeniu regulatora. Podłączany
jest do terminali: „FR”, „DFM”, „M””;
• Szary – „D+” – terminal, do którego podłączany jest obwód kontrolki regulatora napięcia.
Przeznaczony do podłączenia do terminali: „D+”, ”L”, „IL”, „61;
• Żółty – „GC” – służy do podłączenia kanału sterującego regulatorem napięcia alternatora.
Podłączany jest do terminali: „COM”, „SIG”, itp.
• Brązowy – „К30” - podłącza się do klemy 30 rozrusznika, która jest podłączona do klemy „+”
akumulatora.
• Fioletowy – „К45” – podłączany jest do wyjścia elektromagnesu rozrusznika połączonego z
silnikiem elektrycznym rozrusznika.

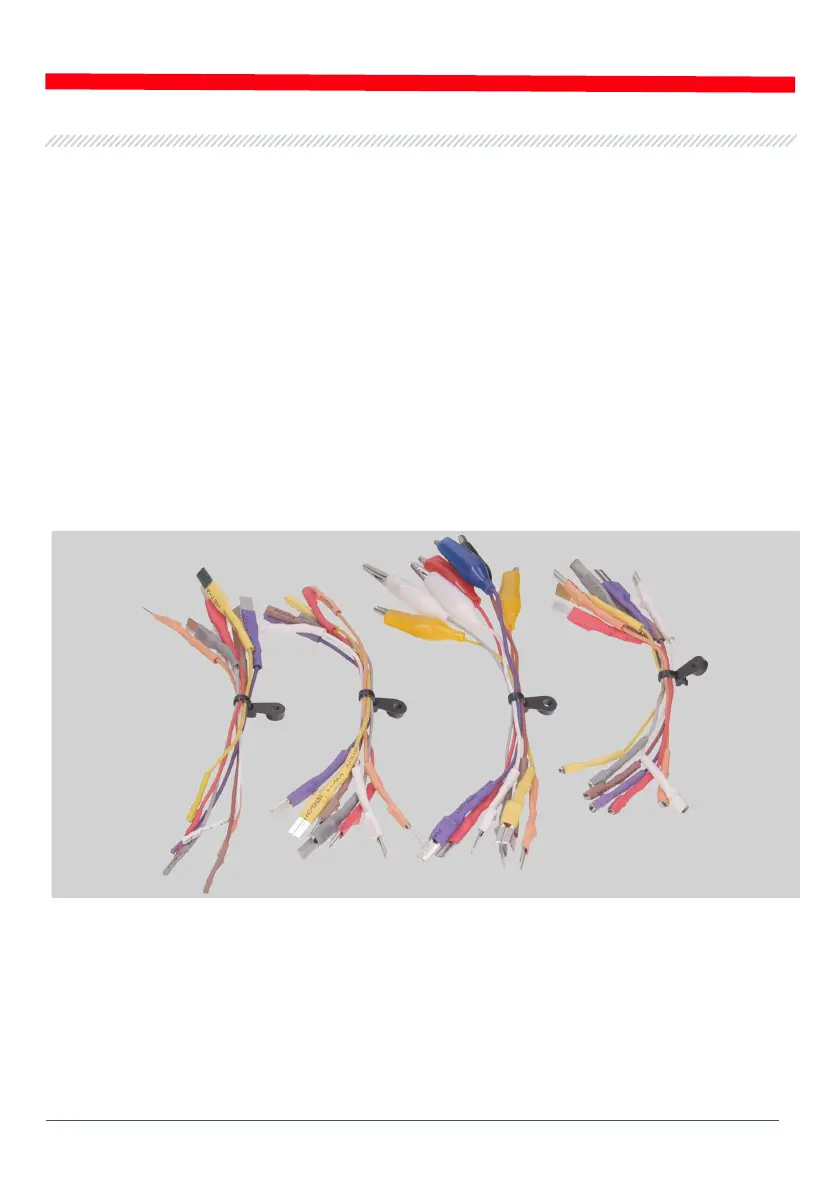

Rysunek 5. Zestaw przewodów adapterów
