3 – Защитный кожух. При поднятом защитном кожухе процесс диагностики блокируется.
4 – Силовые провода «В+», «В-».
5 – Лицевая панель.
6 – Отсек для размещения аккумуляторов.
На лицевой панели стенда расположены следующие элементы и разъёмы для подключения
диагностических кабелей.

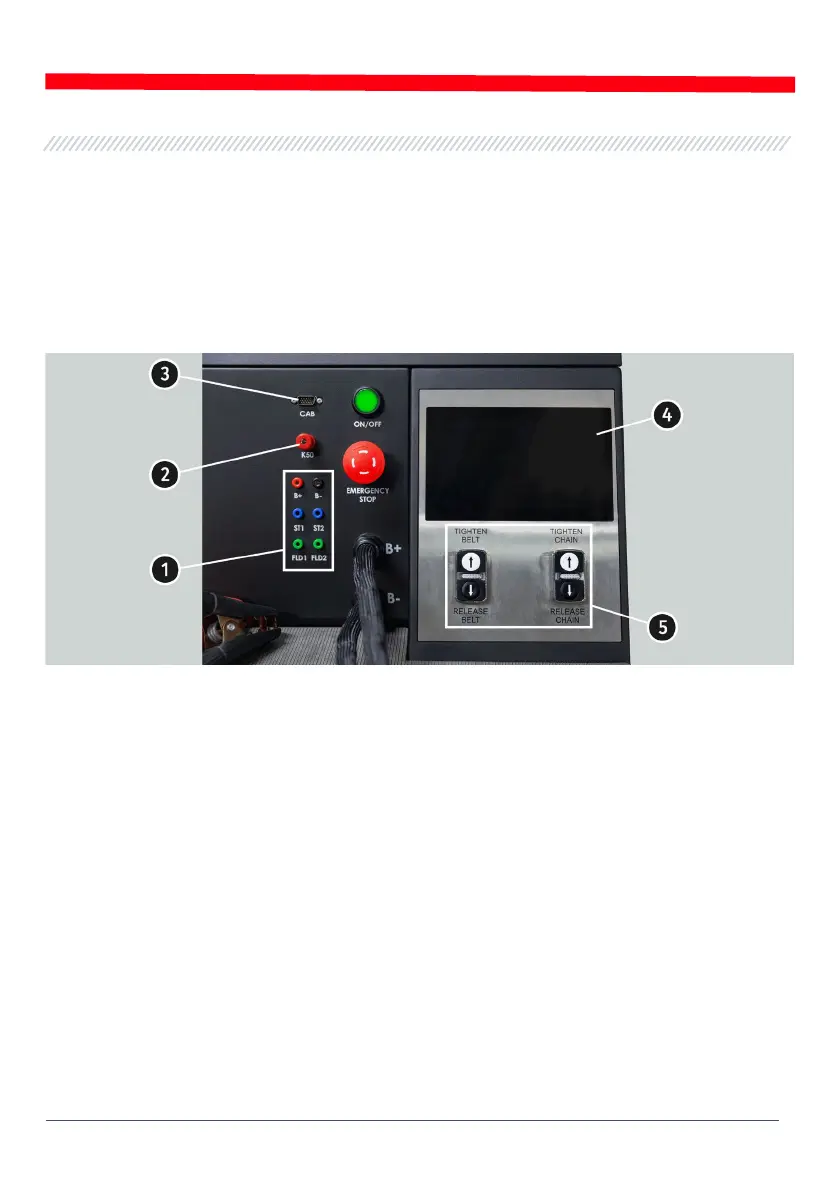

Рисунок 2. Лицевая панель стенда
1 – Диагностические выводы, используемые при диагностике регулятора напряжения.
• «В+» – плюс регулятора напряжения (клемма 30 и клемма 15);
• «В-» – минус регулятора напряжения (масса, клемма 31);
• «ST1», «ST2» –
выводы предназначены для подключения к статорным входам
(терминалам) регулятора напряжения: «P», «S», «STA», «Stator»;
• «F1», «F2» – выводы предназначены для подключения щеток регулятора напряжения
или соответствующих им терминалов: «DF», «F», «FLD».
2 – Разъём подключения диагностического кабеля к клемме 50 стартера.
3 – Разъём подключения диагностического кабеля.
4 – Сенсорный экран - вывод диагностических параметров проверяемого агрегата и
управление функциями стенда.
5 – Кнопки управления затяжной/ослаблением ремня привода генератора и цепи фиксации
агрегата.
