Русский
Руководство по эксплуатации
37
Кнопка «OFF/ON» – отвечает за включение питания стенда. Стенд выключается нажатием на
кнопку «Выключить стенд» в главном меню сервисной программы.
Кнопка «EMERGENCY STOP» - аварийная остановка привода генератора и затяжки
цепи/ремня.
На правой боковой стороне стенда расположены два USB разъёма для подключения
компьютерной периферии (мышь, клавиатура, Wi-Fi адаптер) и один HDMI разъём для
подключения монитора.

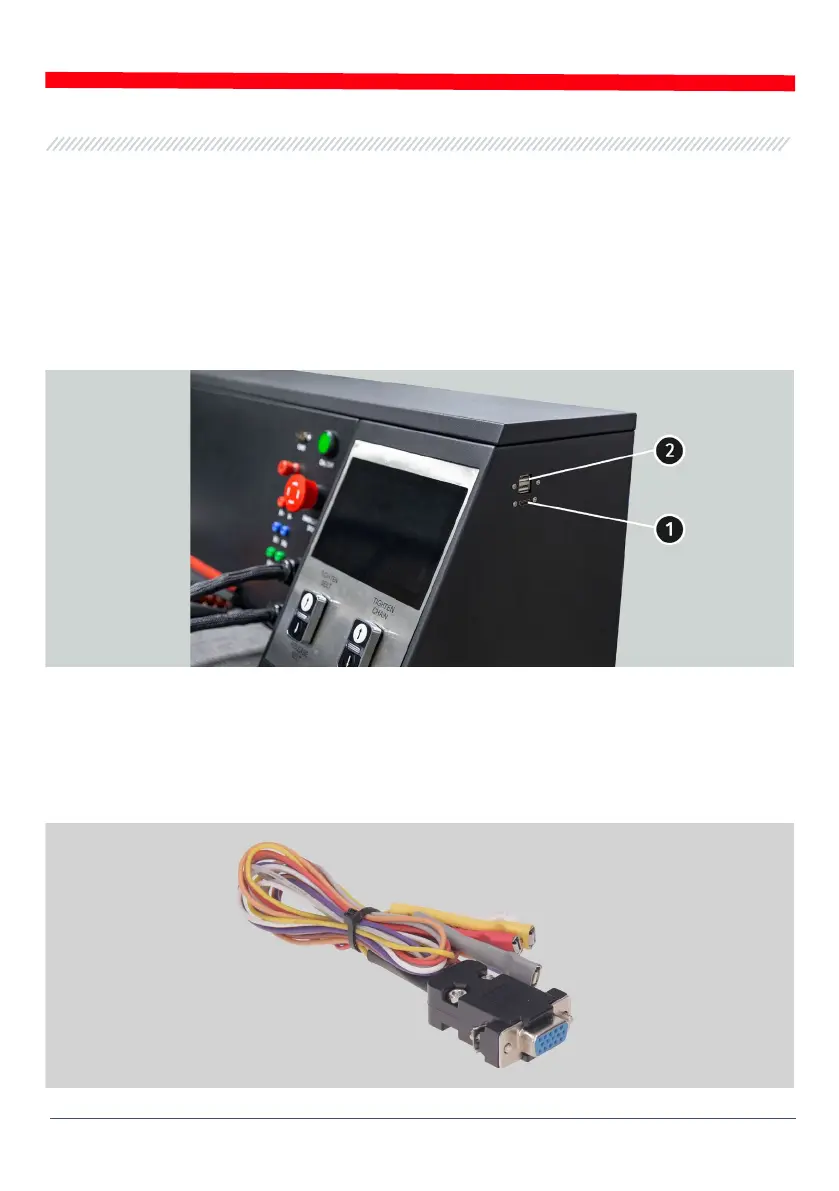

Рисунок 3. Разъёмы на боковой панели стенда:
1 – HDMI; 2 – USB
В комплекте со стендом поставляется диагностический кабель (рис. 4), который включает
набор проводов-переходников (рис. 5) для более удобного подключения к терминалам в
разъёме генератора или реле регулятора.
Рисунок 4. Диагностический кабель MS-33001
