Русский
Стенд MS008
38
Диагностический кабель MS-33001 имеет следующую цветовую маркировку проводов, см.
также табл. 1:
• Оранжевый – «S» (Sense pin) – терминал по которому регулятор напряжения измеряет
напряжение на АКБ, и осуществляет сравнение напряжения на АКБ и выходе из
генератора. Подключается к терминалу «S»;
• Красный – «IG» (Ignition) – терминал подключения цепи зажигания, терминалы: 15, A, IG;
• Белый – «FR» – терминал по которому передаются данные о нагрузке регулятора.
Подключается к терминалам: «FR», «DFM», «M»;
• Серый – «D+» – терминал к которому подключается цепь контрольной лампы регулятора
напряжения. Предназначен для подключения к терминалам: «D+», «L», «IL», «61»;
• Желтый – «GC» – служит для подключения канала управления регулятором напряжения
генератора. Подключается к терминалам: «COM», «SIG», и т.д.
• Коричневый – «К30» – подключается к клемме 30 стартера, которая соединена с клеммой
«+» АКБ.
• Фиолетовый – «К45» – подключается к выходу соленоида стартера соединенному с
электродвигателем стартера.

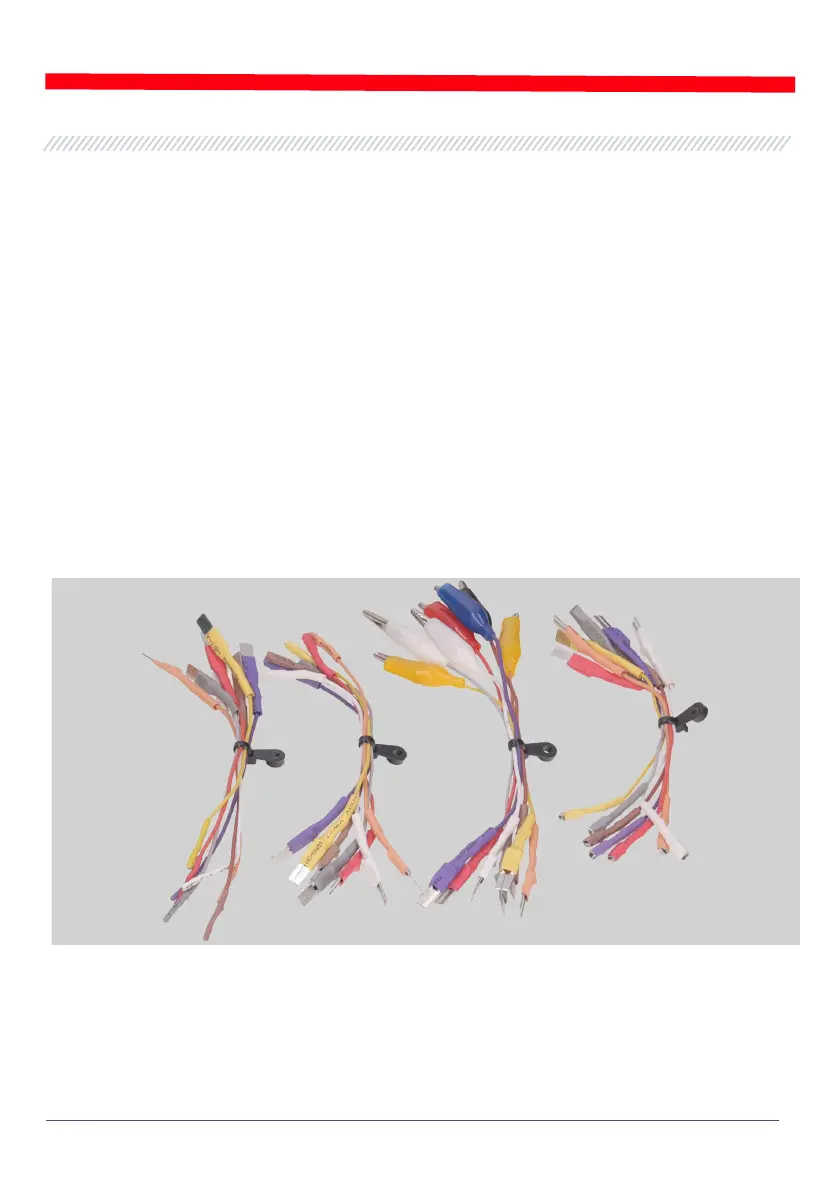

Рисунок 5. Набор проводов-переходников
