M2_1: M.2 Steckplatz
In diesem Steckplatz können Sie ein M.2 M-Key-Speichergerät einstecken.

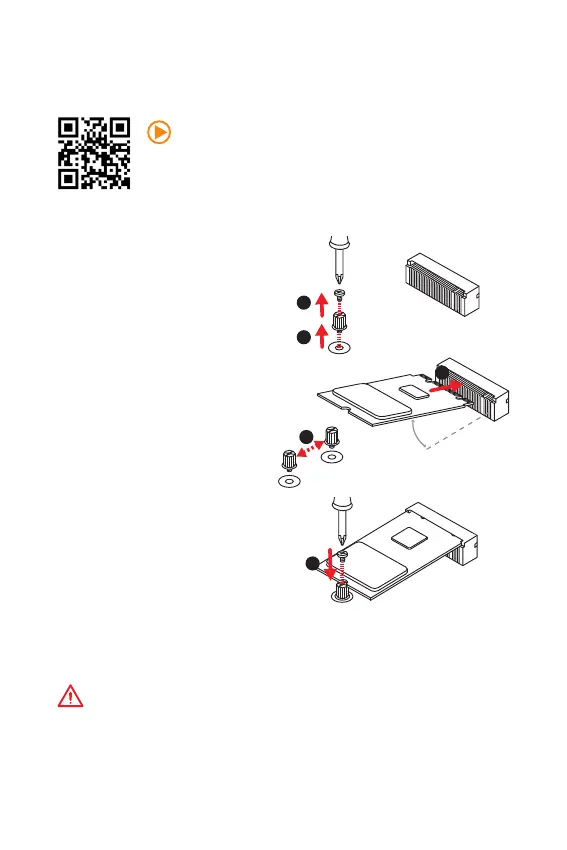

1. Entfernen Sie die Scharube
aus dem Schraubsockel.
2. Entfernen Sie den
Schraubsockel.
3. Befestigen Sie den
Schraubsockel in das Loch,
welches zur Länge des M.2
Moduls passt.
4. Stecken Sie das M2-Modul
in den M2-Steckplatz in
einem 30-Grad-Winkel.
5. Setzen Sie die Schraube
in der Aussparung an der
Hinterkante des M2-Modul
und schrauben Sie sie in
den Schraubsockel.
Video-Demonstration
Eine anschauliche Darstellung zur Installation eines M.2 Moduls
finden Sie im Video. http://youtu.be/JCTFABytrYA
Installation eines M.2 Moduls
Wichtig
Bevor Sie das Motherboard in das Gehäuse installieren , stellen Sie sicher, dass das
M.2-Modul korrekt eingebaut wurde.
