21

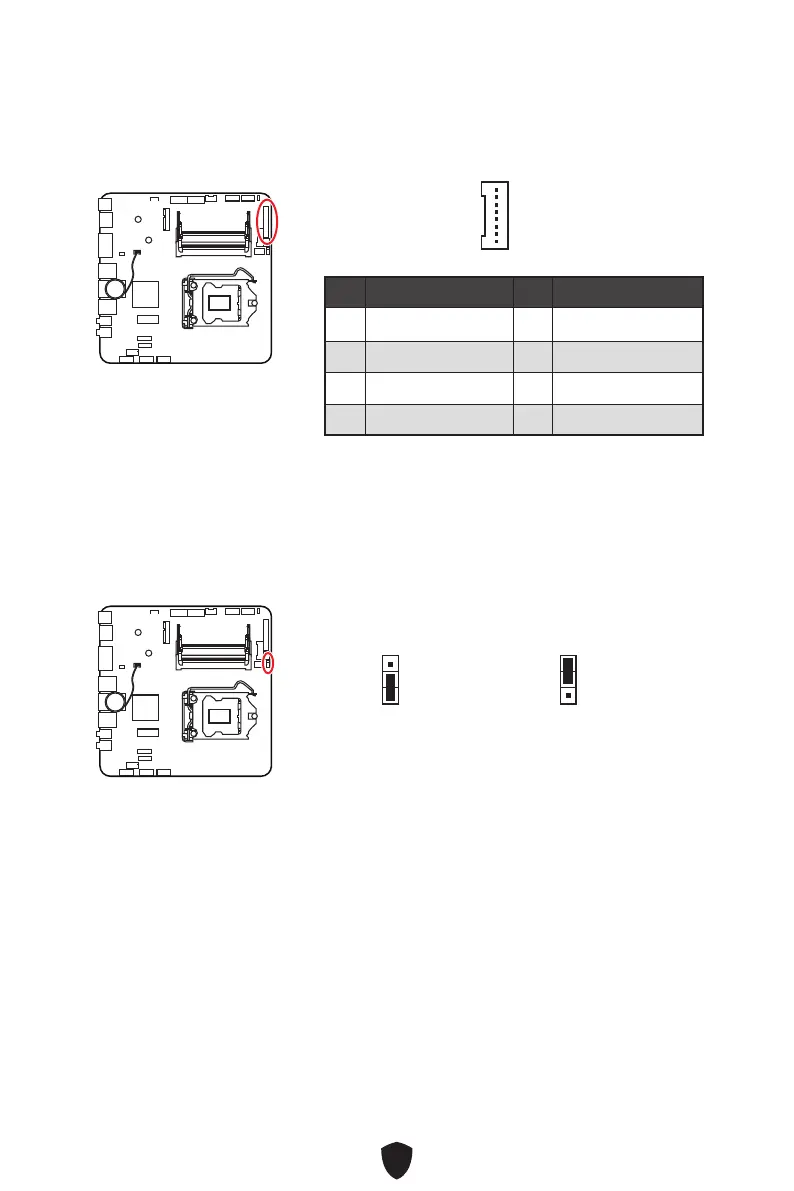

BKLT_SEL1: Backlight Inverter Voltage Selection Header
This header allows you to select 12V/19V voltage for backlight module of the panel.
1
1
12V
19V
JCONVERT1: FPD Brightness Connector
This connector is used to connect an on/ off switch for the backlight module of the flat
panel display.
1
Pin
Signal Name
Pin
Signal Name
1
L_BKLTEN#
2
L_BKLTCTL#
3
BKLT_VCC
4
BKLT_VCC
5
Ground
6
Ground
7
SEL_UP
8
SEL_DOWN
22
24
Table of Contents
English
3
Table of Contents
3
Quick Start
5
Specifications
7
Back Panel Connectors
8
LAN Port LED Status Table
11
Overview of Components
12
CPU Socket
13
SO-DIMM Slots
15
M2_1: M.2 Slot (Key M)
16
CNVI_1: M.2 Slot (Key E)
17
JCOM1: Serial Port Connector
17
SATA5~6: SATA 6Gb/S Connectors
18
JHDDPWR1: SATA Power Connector
18
JFP1: Front Panel Connectors
19
JAUD1: Front Audio Connector
19
JAMP1: Audio Amplifier Connector
20
JDMIC1: Digital Microphone Connector
20
JLVDS1: LVDS Connector
21
JPANELSW1: Panel Display Switch Connector
21
PWR_SEL1: Panel Voltage Selection Header
22
JTOUCH1: Touch Panel Connector
22
JCONVERT1: FPD Brightness Connector
23
BKLT_SEL1: Backlight Inverter Voltage Selection Header
23
JUSB1~2: USB 2.0 Connectors
24
JTPM1: TPM Module Connector
24
CPU_FAN1: Fan Connector
25
JBAT1: Clear CMOS (Reset BIOS) Jumper
26
BAT1： CMOS Battery
26
Onboard Leds
27
EZ Debug LED
27
Installing OS, Drivers & MSI Center
28
Uefi Bios
29
BIOS Setup
30
Resetting BIOS
31
Updating BIOS
31
Deutsch
33
Schnellstart
35
Spezifikationen
37
Anschlüsse auf der Rückseite
40
LAN Port LED Zustandstabelle
41
Übersicht der Komponenten
42
CPU Sockel
43
SO-DIMM Steckplätze
45
M2_1: M.2 Steckplatz (Key M)
46
CNVI_1: M.2 Steckplatz (Key E)
47
JCOM1: Serieller Anschluss
47
JHDDPWR1: SATA Stromanschluss
48
SATA5~6: SATA 6Gb/S Anschlüsse
48
JAUD1: Audioanschluss des Frontpanels
49
JFP1: Frontpanel-Anschlüsse
49
JAMP1: Audioverstärkeranschluss
50
JDMIC1: Digitaler Mikrofonanschluss
50
JLVDS1: LVDS Anschluss
51
JPANELSW1: Anschluss für Panel-Display-Schalter
51
JTOUCH1: Touchpanel-Anschluss
52
PWR_SEL1: Panel-Spannungsauswahl Steckleiste
52
BKLT_SEL1: Spannungsauswahl-Steckleiste für Backlight-Inverter
53
JCONVERT1: FPD-Helligkeitsanschluss
53
JTPM1: TPM Anschluss
54
JUSB1~2: USB 2.0 Anschlüsse
54
CPU_FAN1: Stromanschlüsse für Lüfter
55
BAT1： CMOS Batterie
56
JBAT1: Clear CMOS Steckbrücke (Reset BIOS)
56
Ez Debug Led
57
Onboard Leds
57
Installation von OS, Treibern & MSI Center
58
Uefi Bios
60
BIOS Setup
61
Aktualisierung des BIOS
62
Reset des BIOS
62
Français
64
Démarrage Rapide
66
Caractéristiques
68
Connecteurs de Panneau Arrière
71
Tableau Explicatif de L'état de la LED du Port LAN
72
Vue D'ensemble des Composants
73
Socket CPU
74
Slots SO-DIMM
76
M2_1 : Slot M.2 (Touche M)
77
CNVI_1 : Slot M.2 (Touche E)
78
JCOM1 : Connecteur de Port Série
78
JHDDPWR1 : Connecteur D'alimentation SATA
79
SATA5~6 : Connecteurs SATA 6 Gb/S
79
JAUD1 : Connecteur Audio Avant
80
JFP1 : Connecteurs de Panneau Avant
80
JAMP1 : Commutateur D'amplificateur Audio
81
JDMIC1 : Connecteur de Microphone Numérique
81
JLVDS1 : Connecteur LVDS
82
JPANELSW1 : Connecteur du Commutateur de L'écran LCD
82
JTOUCH1 : Connecteur D'écran Tactile
83
PWR_SEL1 : Connecteur de Sélection de Tension de L'écran LCD
83
BKLT_SEL1 : Connecteur Inverseur de Sélection de Tension du Rétroéclairage de L'écran
84
JCONVERT1 : Connecteur de Luminosité FPD
84
JTPM1 : Connecteur de Module TPM
85
JUSB1~2 : Connecteurs USB 2.0
85
CPU_FAN1 : Connecteur de Ventilateur
86
BAT1 : Pile CMOS
87
JBAT1 : Cavalier Clear CMOS (Réinitialiser Le BIOS)
87
EZ Debug LED
88
LED Embarquées
88
Installer OS, Pilotes Et MSI Center
89
Uefi Bios
91
Configuration du BIOS
92
Mettre Le BIOS À Jour
93
Réinitialiser Le BIOS
93
Русский
95
Краткое Руководство По Установке
97
Технические Характеристики
99
Разъемы Задней Панели
102
Таблица Состояний Индикатора Порта LAN
103
Компоненты Материнской Платы
104
Процессорный Сокет
105
Слоты DIMM
107
M2_1: Разъем M.2 (Ключ M)
108
CNVI_1: Разъем M.2 (Ключ E)
109
JCOM1: Разъем Последовательного Порта
109
JHDDPWR1: Разъем Питания SATA
110
SATA5~6: Разъемы SATA 6Гб/С
110
JAUD1: Разъем Аудио Передней Панели
111
JFP1: Разъем Передней Панели
111
JAMP1: Разъем Усилителя Звука
112
JDMIC1: Разъем Цифрового Микрофона
112
JLVDS1: Разъем LVDS
113
JPANELSW1: Разъем Переключателя Панели
113
JTOUCH1: Разъем Сенсорной Панели
114
PWR_SEL1: Разъем Для Выбора Напряжения Панели
114
BKLT_SEL1: Разъем Для Выбора Напряжения Модуля Подсветки
115
JCONVERT1: Разъем Для Регулировки Яркости FPD
115
JTPM1: Разъем Модуля ТРМ
116
JUSB1~2: Разъемы USB 2.0
116
CPU_FAN1: Разъем Вентиляторов
117
BAT1: Батарейка CMOS
118
JBAT1: Джампер Очистки Данных CMOS (Сброс BIOS)
118
Встроенные Индикаторы
119
Индикаторы Отладки EZ
119
Установка ОС, Драйверов И MSI Center
120
Uefi Bios
121
Настройка BIOS
122
Обновление BIOS
123
Сброс BIOS
123
日本語
125
クイックスタート
127
バックパネルコネクター
132
LanポートLed状態表
133
コンポーネントの概要
134
Cpuソケット
135
So-DIMMスロット
137
M2_1: M.2スロット (Key M)
138
CNVI_1: M.2スロット (Key E)
139
Jcom1: シリアルポートコネクター
139
Jhddpwr1: Sata電源コネクター
140
SATA5~6: SATA 6Gb/Sコネクター
140
Jaud1: フロントオーディオコネクター
141
Jfp1: フロントパネルコネクター
141
Jamp1:オーディオアンプコネクター
142
Jdmic1: デジタルマイクコネクター
142
Jlvds1: Lvdsコネクター
143
Jpanelsw1: パネルディスプレイスイッチコネクター
143
Jtouch1: タッチパネルコネクター
144
Pwr_Sel1: パネル電圧選択ヘッダー
144
Bklt_Sel1: バックライトインバータ電圧選択ヘッダー
145
Jconvert1: Fpd輝度コネクター
145
Jtpm1: Tpmモジュールコネクター
146
Jusb1~2: Usb 2.0コネクター
146
Cpu_Fan1: ファンコネクター
147
Bat1： Cmosバッテリー
148
Jbat1: クリアCmos (Biosリセット) ジャンパー
148
EZ Debug LED
149
オンボードLed
149
OS、 ドライバーおよびMSI Centerのインストール
150
Uefi Bios
151
Biosの設定
152
Biosのアップデート方法
153
Biosのリセット
153
조선말/한국어
155
빠른 설명서
157
후 면 패널 커넥터
162
Lan 포트 Led 상태 표시
163
구성품 개요
164
Cpu 소켓
165
So-DIMM 슬롯
167
M2_1: M.2 슬롯 (Key M)
168
CNVI_1: M.2 슬롯 (Key E)
169
Jcom1: 시리얼 포트 커넥터
169
Jhddpwr1: Sata 전원 커넥터
170
SATA5~6: SATA 6Gb/S 커넥터
170
Jaud1: 전면 오디오 커넥터
171
Jfp1: 전면 패널 커넥터
171
Jamp1: 오디오 앰프 커넥터
172
Jdmic1: 디지털 마이크 커넥터
172
Jlvds1: Lvds 커넥터
173
Jpanelsw1: 패널 디스플레이 스위치 커넥터
173
Jtouch1: 터치 패널 커넥터
174
Pwr_Sel1: 패널 전압 선택 헤더
174
Bklt_Sel1: 백라이트 인버터 전압 선택 헤더
175
Jconvert1: Fpd 밝기 커넥터
175
Jtpm1: Tpm 모듈 커넥터
176
Jusb1~2: Usb 2.0 커넥터
176
Cpu_Fan1: 팬 커넥터
177
Bat1： Cmos 배터리
178
JBAT1: CMOS (Reset BIOS) 클리어 점퍼
178
Ez 디버그 Led
179
온보드 Leds
179
Os, 드라이버 & Msi 센터 설치하기
180
Uefi Bios
181
Bios (바이오스) 설정
182
Bios 리셋
183
Bios 업데이트
183
漢語
185
快速入門
187
後側面板接頭
191
網路連接埠 Led 燈狀態表
192
元件總覽
193
Cpu 腳座
194
So-DIMM 插槽
196
M2_1: M.2 插槽 (M 鍵)
197
Cnvi_1: M.2 插槽 (E 鍵)
198
Jcom1: 序列埠接頭
198
Jhddpwr1: Sata 電源接頭
199
SATA5~6: SATA 6Gb/S 插孔
199
Jaud1: 前置音效插孔
200
Jfp1: 系統面板接頭
200
Jamp1: 音頻放大器接頭
201
Jdmic1: 數位麥克風接頭
201
Jlvds1: Lvds 接頭
202
Jpanelsw1: 面板顯示屏開關接頭
202
Jtouch1: 觸控面板接頭
203
Pwr_Sel1: 面板電壓選項針腳
203
Bklt_Sel1: 背光逆變器電壓選項針腳
204
Jconvert1: Fpd 背光模組接頭
204
Jtpm1: Tpm 模組接頭
205
Jusb1~2: Usb 2.0 接頭
205
Cpu_Fan1: 風扇電源接頭
206
Bat1： Cmos 電池
207
Jbat1: 清除 Cmos (重置 Bios) 功能跳線
207
內建 Led 指示燈
208
除錯 Led 指示燈
208
汉语
214
快速入门
216
后置 面板接口
220
Lan 端口 Led 状态表
221
组件概述
222
Cpu 底座
223
So-DIMM 插槽
225
M2_1: M.2 接口 (M 键)
226
Cnvi_1: M.2 接口 (E 键)
227
Jcom1: 串行端头接口
227
Jhddpwr1: Sata 电源接口
228
SATA5~6: SATA 6Gb/S 接口
228
Jaud1: 前置音频接口
229
Jfp1: 前置面板接口
229
Jamp1: 音频放大器接口
230
Jdmic1: 数字麦克风接口
230
