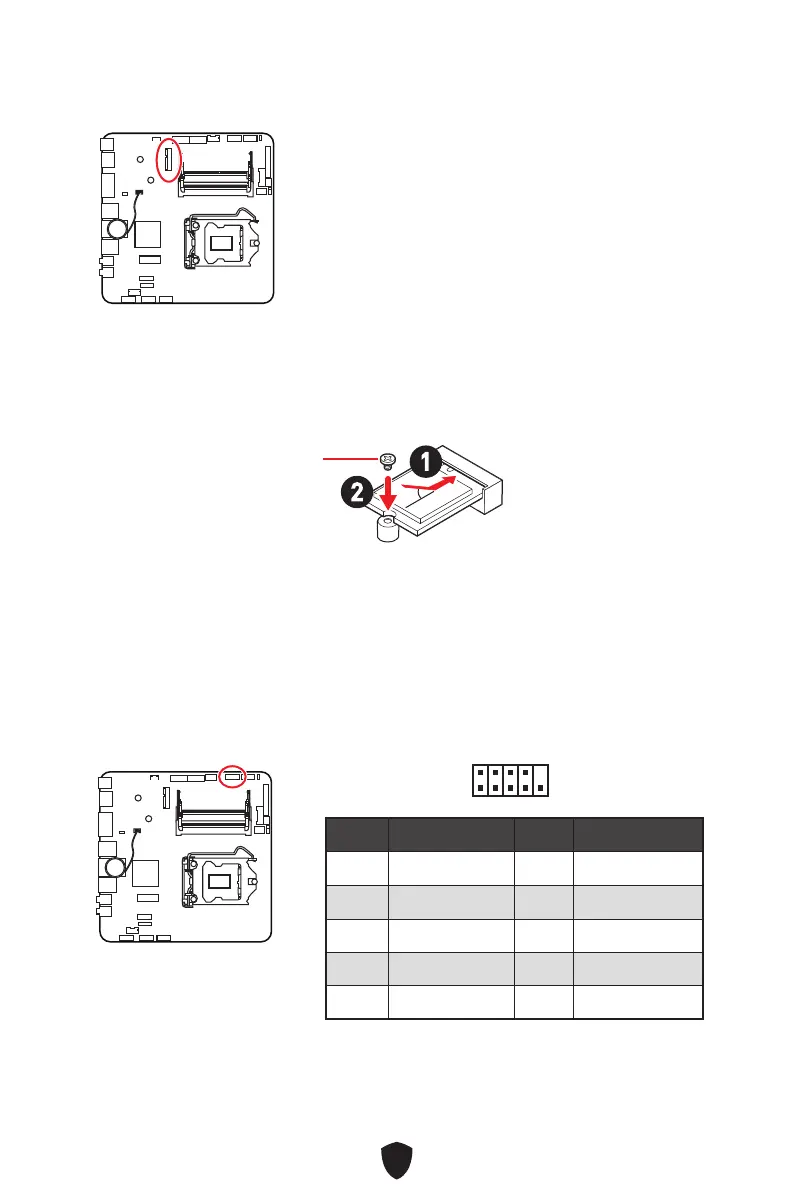

CNVI_1 : Slot M.2 (Touche E)
Veuillez installer le module Wi-Fi dans le slot CNVI_1 comme indiqué ci-dessous.
1. Insérez votre carte Wi-Fi M.2 dans le slot M.2 à un angle de 30 degrés.
2. Fixez la carte Wi-Fi M.2 avec la vis M.2 fournie.
30º
30º
2
1
Vis M.2
JCOM1 : Connecteur de port série
Ce connecteur vous permet de connecter le bracket port série (selon modèle).
Broche Nom de signal Broche Nom de signal
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
1
2 10
9
