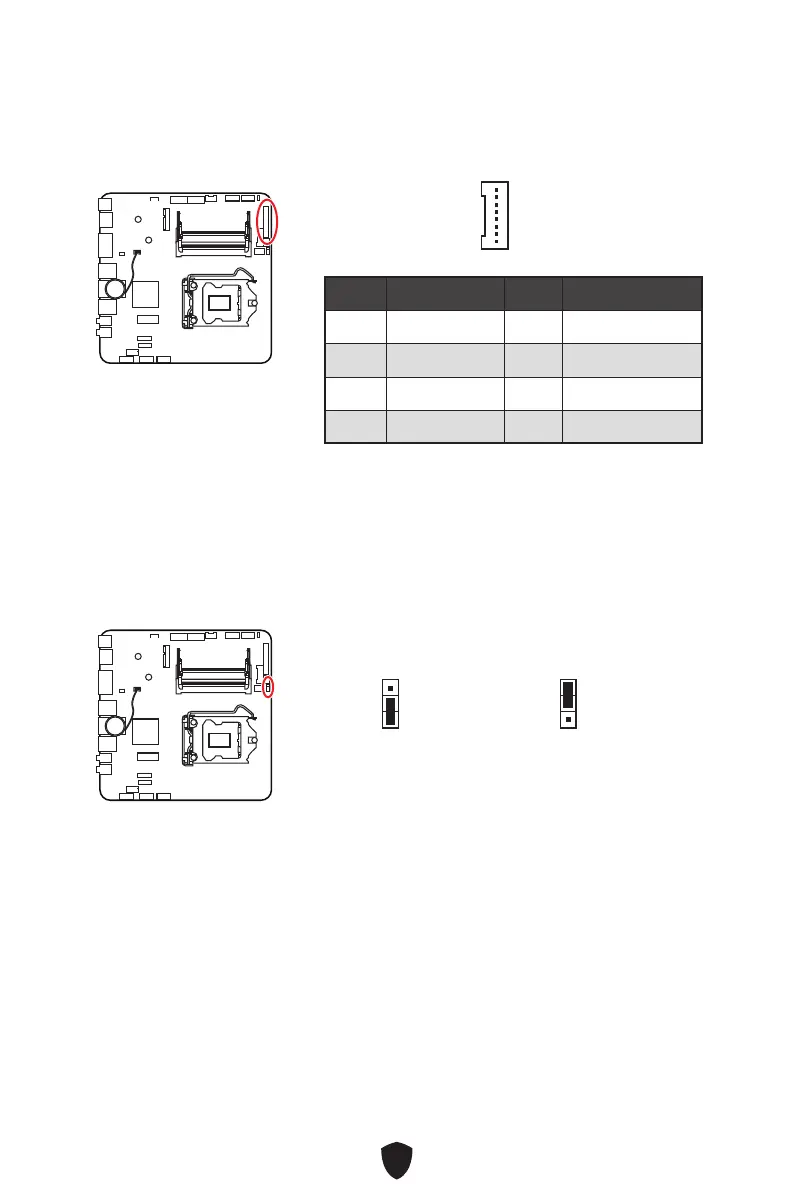

BKLT_SEL1 : Connecteur inverseur de sélection de
tension du rétroéclairage de l’écran
Ce connecteur vous permet de faire votre choix entre les tensions 12 V/19 V pour le
module de rétroéclairage de l’écran LCD.
1 1
12V
19V
JCONVERT1 : Connecteur de luminosité FPD
Ce connecteur est utilisé pour connecter un commutateur marche/arrêt pour le
module de rétroéclairage de l’écran plat.
1
Broche Nom de signal Broche Nom de signal
1 L_BKLTEN# 2 L_BKLTCTL#
3 BKLT_VCC 4 BKLT_VCC
5 Ground 6 Ground
7 SEL_UP 8 SEL_DOWN
