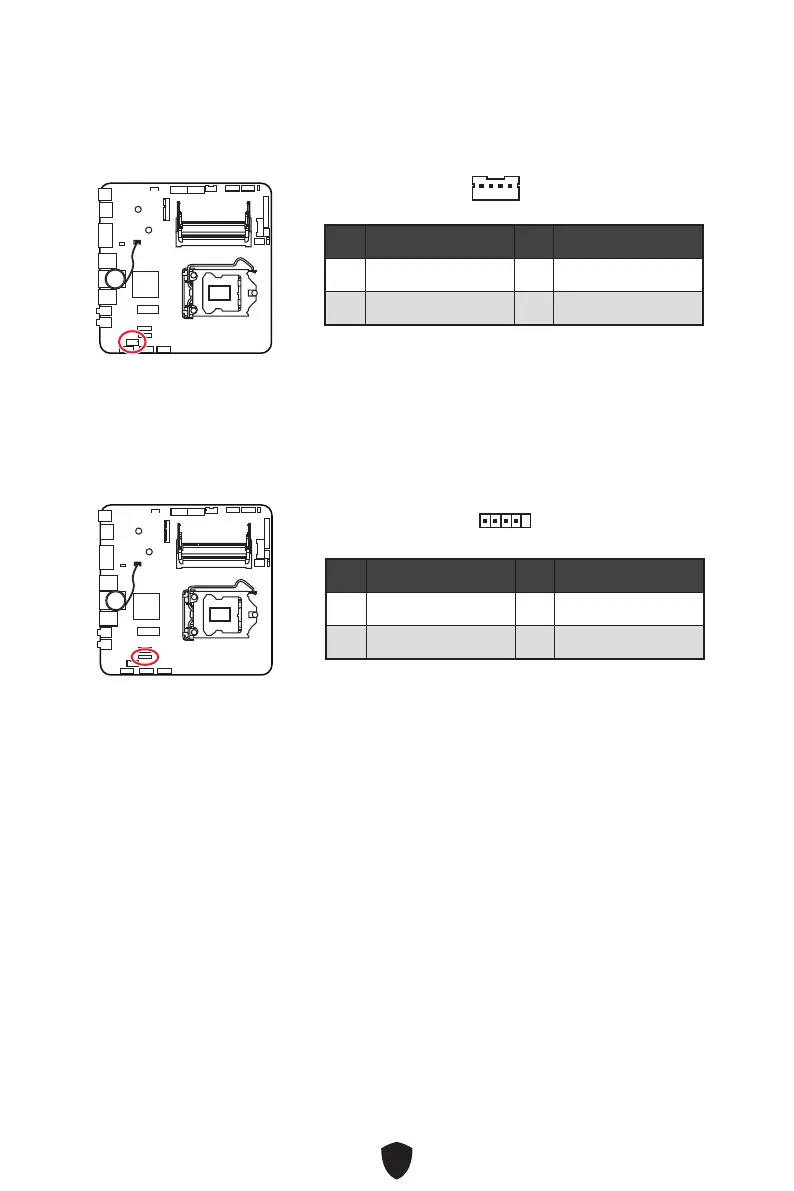

JDMIC1: Digitaler Mikrofonanschluss
An diesem Anschluss wird ein digitale Mikrofon angeschlossen.
1
1
Pin
Signalname
Pin
Signalname
1
AMP_L-
2
AMP_L+
3
AMP_R+
4
AMP_R-
JAMP1: Audioverstärkeranschluss
Der JAMP1 wird zur Verbesserung der Audioleistung durch den Anschluss von
Audioverstärkern verwendet.
Pin
Signalname
Pin
Signalname
1
VCC3
2
DMIC_DATA
3
DMIC_CLK
4
Ground
