Alimentation
La carte mère supporte les alimentations ATX. Avant de brancher le
connecteur d’alimentation. Il faut toujours vous assurer que tous les
composants sont bien installés afin de ne pas les endommager. Une
alimentation 300W ou supérieur est préconisée.

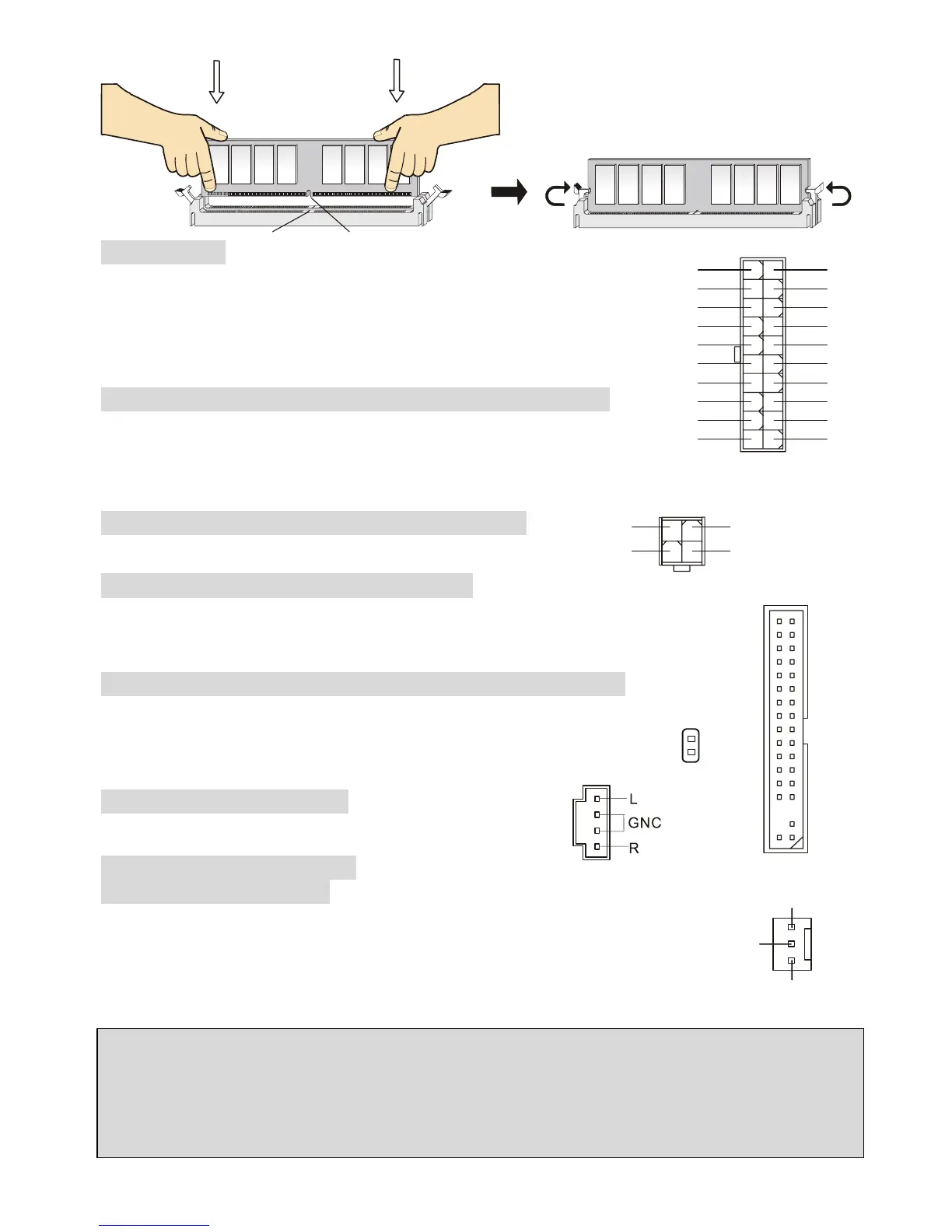

Connecteur d’Alimentation ATX 20 broches: CONN1
Ce connecteur vous permet de connecter l’alimentation ATX. Pour ce faire
assurez-vous que le connecteur est bien positionné dans le bon sens. Puis
appuyer sur le câble.
Connecteur d’Alimentation ATX 12V : JPW1
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
Connecteur Floppy Disk Drive: FDD1
La carte offre un connecteur standard floppy disk drive (lecteur de disquette) qui
supporte les disques 360K, 720K, 1.2M, 1.44M et 2.88M.
Connecteur Chassis Intrusion Switch : J6 (Optionnel)
Connecteur 2 broches relié au chassis switch. Si le Chassis est ouvert, un message est
enregistré. Pour effacer ce message vous devez entrer dans le
BIOS.
Connecteur CD-In : JCD1
Ce connecteur est pour la connexion audio du CD-ROM.
Connecteurs Fan Power :
CFAN1/NBFAN1/SFAN1
Le CFAN1/NBFAN1/SFAN1 supportent le +12V. Lors de la connexion du câble,
assurez-vous que le fil rouge soit connecté au +12V et le fil noir connecté au “GND“.
Si la carte mère possède un système de gestion intégré, vous devez utiliser un
ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.
MSI Vous Rappelle...
1. Toujours consulter votre revendeur au sujet du ventilateur de CPU adapté à avotre carte.
2. Le CPUFAN1 supporte le contrôle de ventilateur. Vous pouvez installer l’utilitaire PC Alert qui va
contrôler automatiquement la vitesse de rotation du ventilateur de CPU en fonction de la
température.
