19

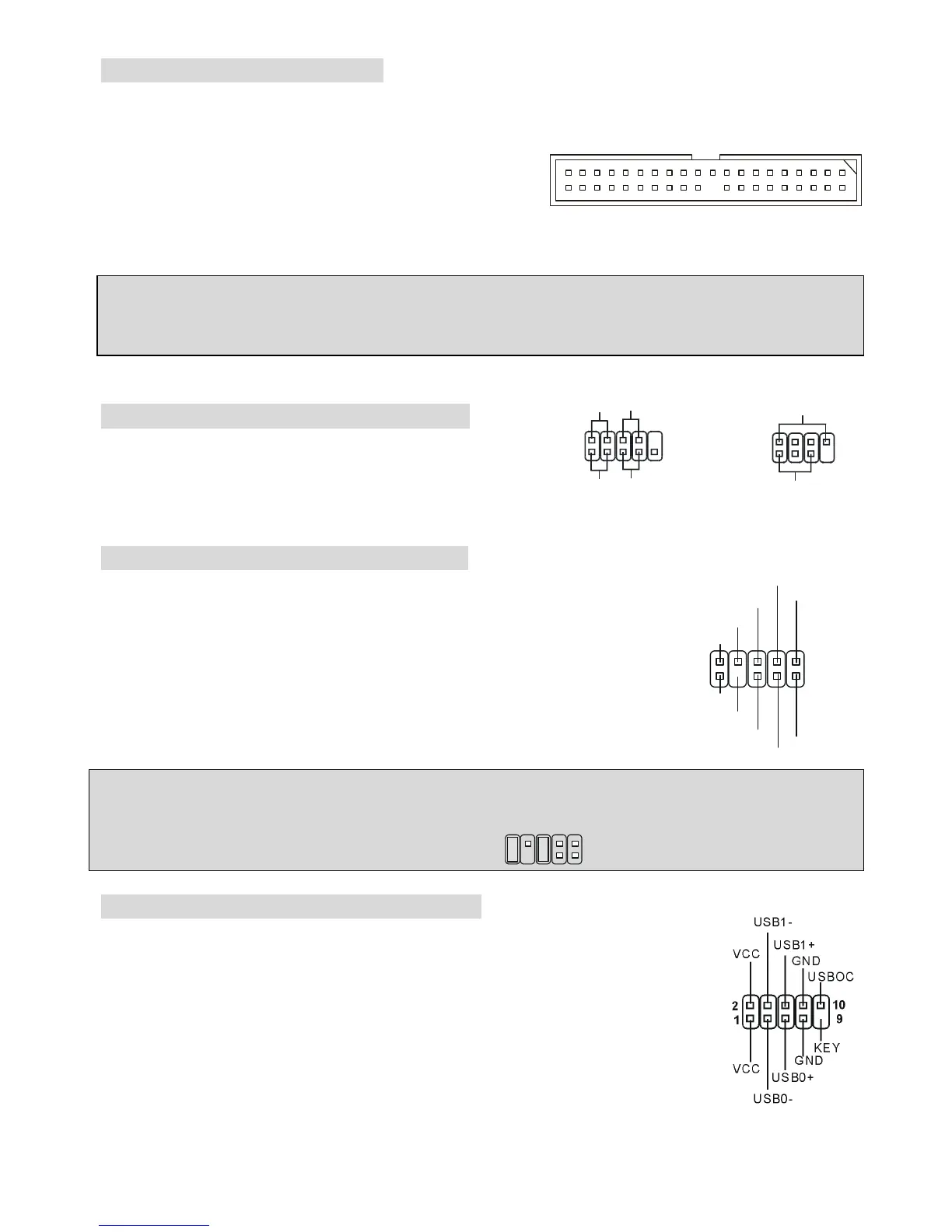

Connecteurs IDE : IDE1/IDE2
La carte mère possède un contrôleur 32-bit Enhanced PCI IDE et Ultra DMA 33/66/100/133 qui procure
PIO mode 0~4, Bus Master, et une fonction Ultra DMA 33/66/100/133. Vous pouvez connecter jusqu’à
4 matériels (disques durs, CD-ROM, 120MB Floppy).
Le premier disque dur doit être connecté sur l’IDE1. L’IDE1
peut recevoir un matériel Maître et un Esclave. Vous devez
configurer le second disque en mode Esclave et ce à l’aide
du cavalier situé à l’arrière. L’IDE2 peut aussi recevoir un matériel en Maître et en Esclave
MSI Vous Rappelle...
Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en configurant
le cavalier. Se référer à la documentation du disque dur pour les instructions.
Connecteurs Front Panel : JFP1/JFP2
The mainboard provides two front panel connectors for
electrical connection to the front panel switches and LEDs.
JFP1 is compliant with Intel Front Panel I/O Connectivity
Design Guide.
Front Panel Audio Connector: JAUD1
Le connecteur audio front panel permet la connexion du front panel, il
est compatible avec l’Intel ® Front Panel I/O Connectivity Design
Guide.
MSI Vous Rappelle...
Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être
recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement, le
connecteur Line-Out à l’arrière ne fonctionnera pas
1
2
9
10
Connecteur Front USB : JUSB1/JUSB2
La carte procure deux connecteurs standards USB 2.0 (JUSB1 & JUSB2) qui sont
compatibles avec l’Intel
®
I/O Connectivity Design Guide. La technologie USB 2.0
accroît le taux de transfert jusqu’à 480Mbps, ce qui est 40 fois plus rapide que l’
USB 1.1. Idéal pour connecter des périphériques gourmand en bande passante
(appareil photo numérique, caméra numérique etc).
HDD
LED
Power
LED
Power
LED
Speaker
Reset
Switch
Power
Switch
1
1
7
9
2
2
8
10
J
FP1
J
FP2
1
2
9
10
AUD_MIC
AUD_MI
C
_BIA
S
AUD_GN
D
AUD
_
VCC
AUD_FPOUT_R
A
UD_SPEAKER_L
AUD_FPOUT_L
HP_ON
KEY
AUD_SPEAKER_R
