MSI KT4A-V

20
MSI Vous Rappelle...
Veuillez noter que les broches du VCC & GND doivent être connectées correctement pour éviter de
causer des dommages.

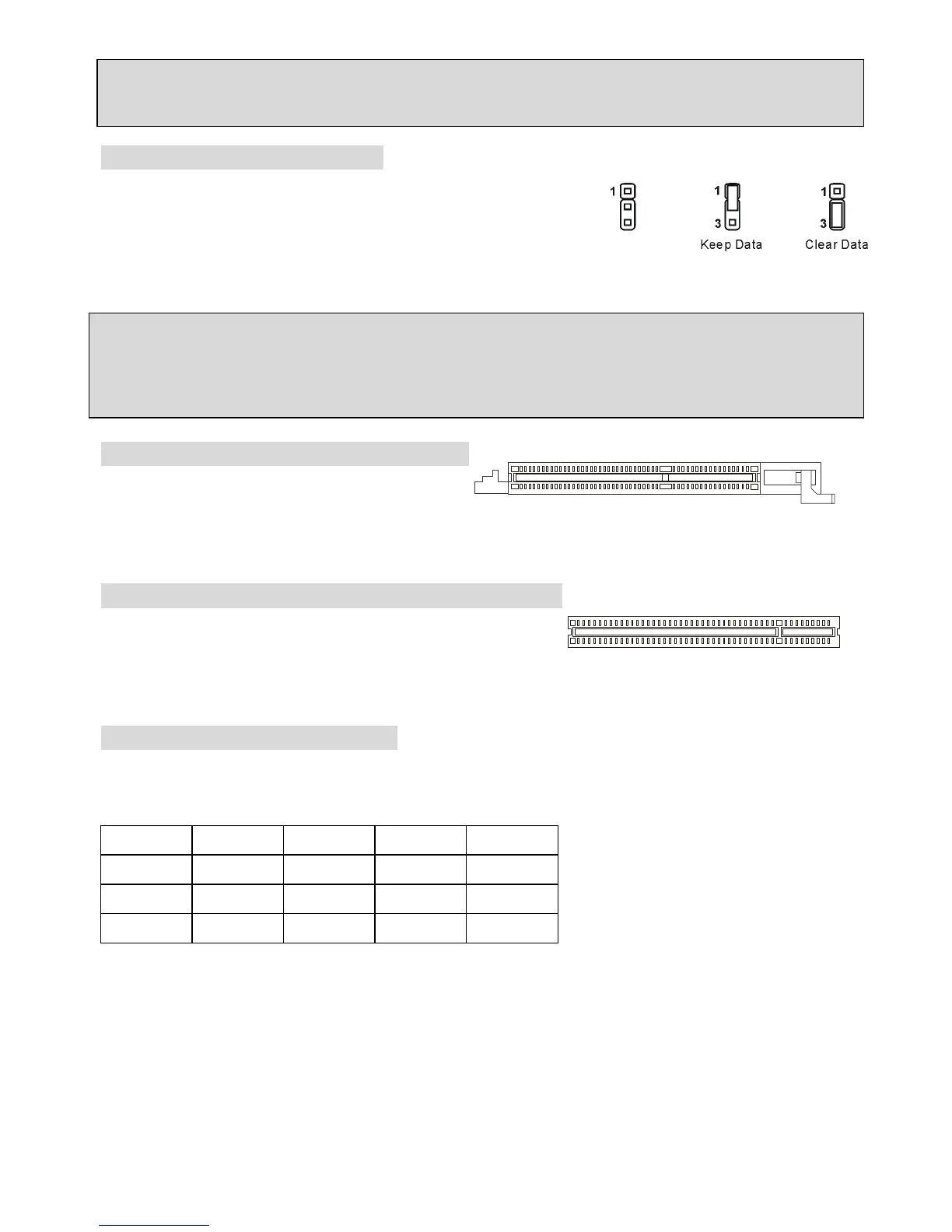

Cavalier Clear CMOS: JBAT1
La batterie (pile) permet à la mémoire CMOS RAM de retenir les
modifications que vous faites dans le BIOS. Si vous voulez effacer
les informations stockées dans cette mémoire vous devez utiliser
le JBAT1 (Clear CMOS Jumper). Suivez les instructions
ci-dessous pour effacer les données:
MSI Vous Rappelle...
Vous effacez les données en positionnant le cavalier sur les broches 2-3 quand le PC n’est pas allumé.
Puis il faut remettre le cavalier en position 1-2. Ne surtout pas effacer les données (position 2-3)
lorsque le PC est en fonction, cela endommagerait la carte mère.
Slot AGP (Accelerated Graphics Port)
Le slot AGP vous permet de connecter une
carte graphique. Cette interface est
particulièrement bien adaptée aux applications 3D. Contrôleur 66MHz, 32-bit avec accès direct à la
mémoire principale. Le slot supporte les cartes AGP 8x/4x.
Slots PCI (Peripheral Component Interconnect)
Les slots PCI vous permettent la connexion de cartes
d’extension selon vos besoins. Pour installer ou retirer une
carte PCI, il faut que le PC soit éteint. Si la carte PCI nécessite des réglages, veuillez vous reporter à la
documentation fournie avec cette dernière.
PCI Interrupt Request Routing
IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des matériels. Les
PCI IRQ sont connectés généralement au
PCI bus INT A# ~ INT D# pins as follows:
Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3
INT C# INT D# INT A#
INT B#
