12

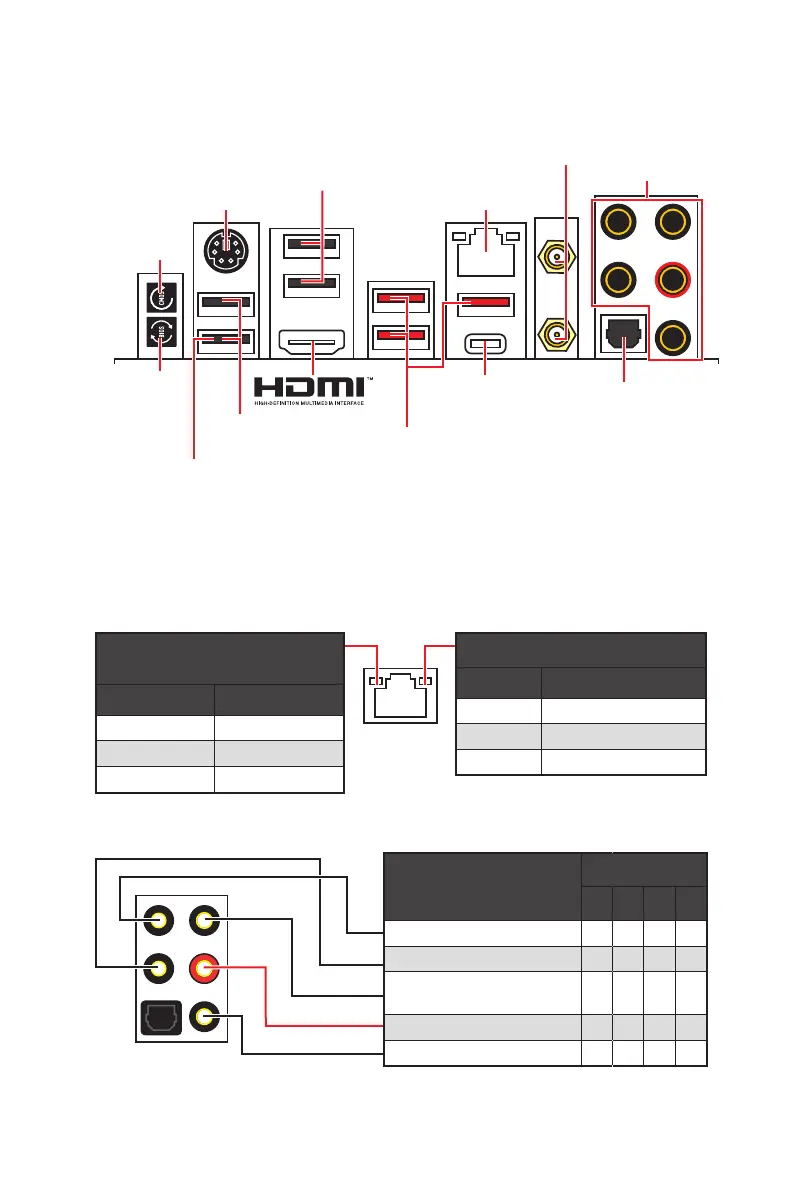

Panneau arrière Entrée / Sortie
Configuration des ports audio
Panneau arrière Entrée / Sortie
LED indiquant la connexion et
l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote
Activité en cours
LED indiquant la vitesse
Etat 2,5 Gb/s LAN
Eteint 10 Mb/s
Vert 100/1000 Mb/s
Orange 2,5 Gb/s
Tableau explicatif de l’état de la LED du port LAN
∙ Port / Bouton Flash BIOS - Veuillez vous référer à la page 46 pour en savoir plus sur
la mise à jour du BIOS avec Bouton Flash BIOS.
∙ Bouton Clear CMOS - Eteingnez votre ordinateur. Appuyez sur le bouton Clear
CMOS pendant environ 5-10 secondes pour remettre le BIOS aux valeurs par défaut.
USB 3.2 Gen 2
(10 Gb/s) Type-A
(depuis CPU)
USB 3.2 Gen 2
(10 Gb/s) Type-C
(depuis CPU)
Port Flash BIOS
Combo PS/2 2,5 Gb/s LAN
USB 2.0 Type-A
(depuis Chipset)
USB 2.0 Type-A
(depuis Chipset)
Bouton Flash
BIOS
Bouton Clear
CMOS
Connecteurs
d’antenne Wi-Fi
Ports audio
Sortie S/PDIF
optique
Ports audio
Canal
2 4 6 8
Sortie centre / Caisson de basse
Sortie audio haut-parleur arrière
Entrée Ligne / Sortie audio haut-
parleur côté
Sortie Ligne / Sortie casque avant
Entrée Microphone
(: connecté, Espace : vide)
