MSI MEG B550 UNIFY - JRAINBOW1~2: Connecteurs LED RGB Adressables

34
Vue d’ensemble des composants
1
1
1
D
+5V
⚠
Important
∙ Le connecteur JRAINBOW supporte jusqu’à des rubans 75 LEDs WS2812B
adressables individuellement (5 V/Data/Ground) avec une puissance nominale
maximale de 3 A (5 V). Dans le cas d’une luminosité de 20 %, le connecteur supporte
jusqu’à 200 LED.
∙ Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
∙ Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.

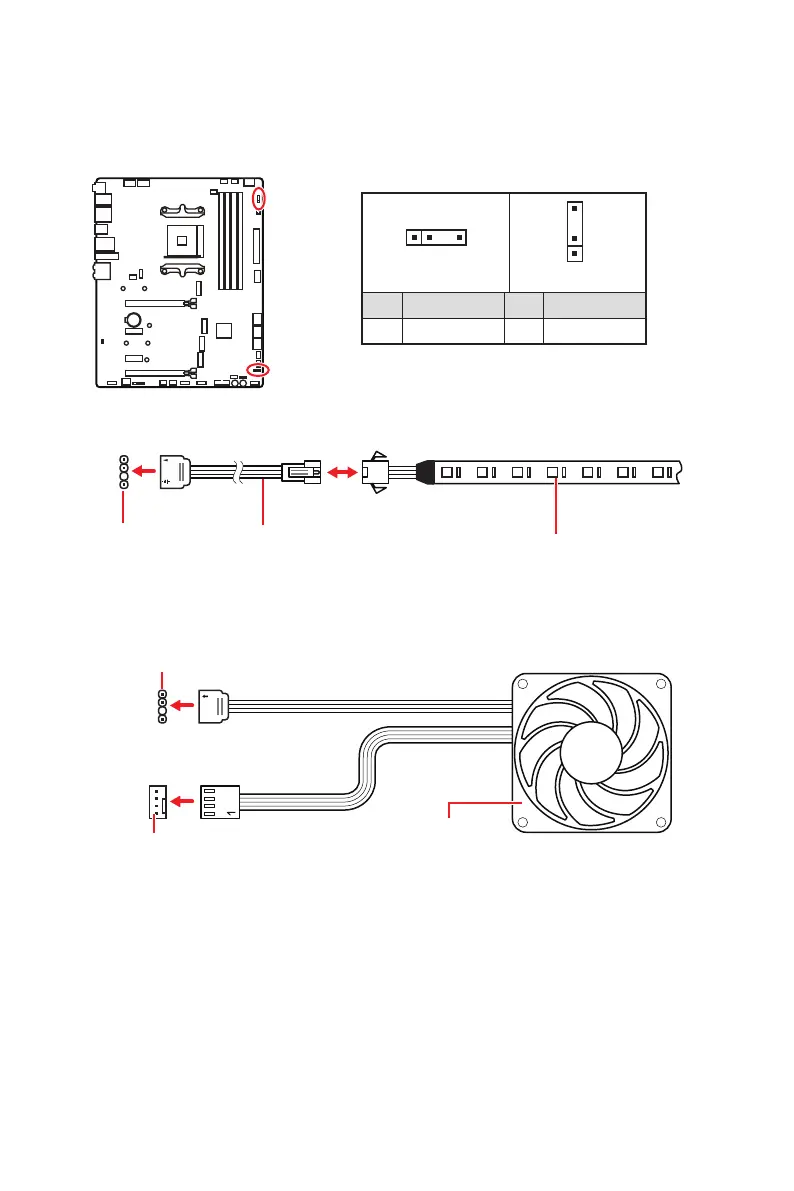

JRAINBOW1~2 : Connecteurs LED RGB adressables
Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B
adressable individuellement 5 V.
Connecteur
JRAINBOW
Connecteur JRAINBOW
Connecteur de ventilateur système
Câble d’extension
pour ruban à LED
de type arc-en-ciel
Ruban LED RGB WS2812B
adressable individuellement,
sortie 5 V
Connexion du ruban LED RGB adressable
Connexion du ruban LED RGB adressable
Ventilateur LED RGB adressable
1
JRAINBOW2
1
JRAINBOW1
1 +5V 2 Data
3 No Pin 4 Ground
