Übersicht der Komponenten
M2_1~4: M.2 Steckplätze (Key M)
M2_1
M2_2
M2_3
M2_4
⚽
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden
Sie im Video.
http://youtu.be/JCTFABytrYA

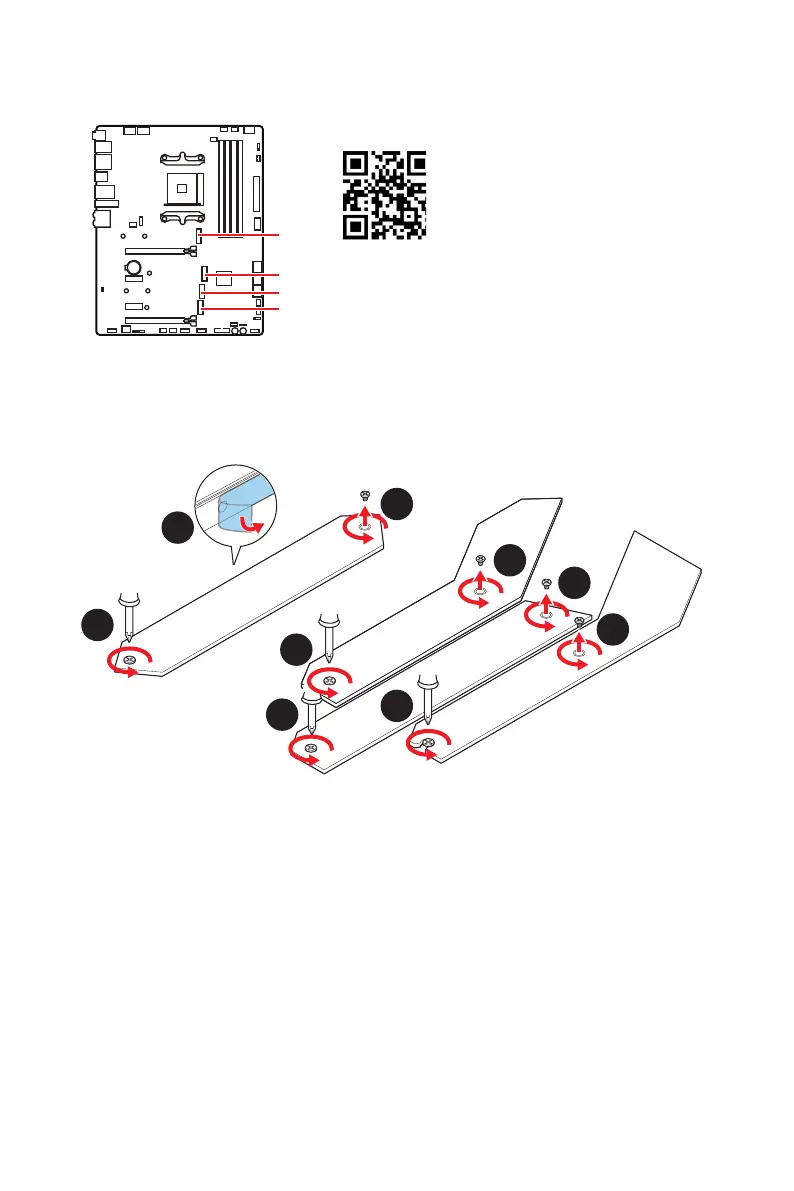

Installation eines M.2 Moduls
1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.
2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den
Wärmeleitpads.
2
1
1
1
1
1
1
1
3. M2_1 und M2_3-Steckplätze sind mit einem Abstandhalter ausgestattet. Zur
Vermeidung von Schäden der M.2 SSD: Wenn Sie eine 22110 M.2 SSD installieren
möchten, entfernen Sie den Abstandhalter.
4. Auf der M.2-Platte befinden sich zwei Wärmeleitpads. Das Wärmeleitpad 2 ist auf
der M.2-Platine befestigt und sollte nicht entfernt werden.
Bei beidseitigen M.2 SSDs entfernen Sie das Wärmeleitpad 1 und den Schutzfilm
vollständig.
Bei einseitiger M.2 SSD entfernen Sie die Schutzfolien des Wärmeleitpad-1.
1
⚠
Wichtig
∙
Alle hier dargestellten Bilder dienen nur der Veranschaulichung und können sich
von den tatsächlichen Platten und Wärmeleitpads unterscheiden.
∙
Wenn Ihre M.2-SSD über einen eigenen Kühlkörper besitzt, entfernen Sie das
Wärmeleitpad-1 und das Wärmeleitpad-2 und installieren Sie die M.2-SSD im M.2-
Steckplatz.
