24
Übersicht der Komponenten
Abstandshalter
Schutzfolien
Wärmeleitpad-1
Wärmeleitpad-2
M.2-Platte
3
4

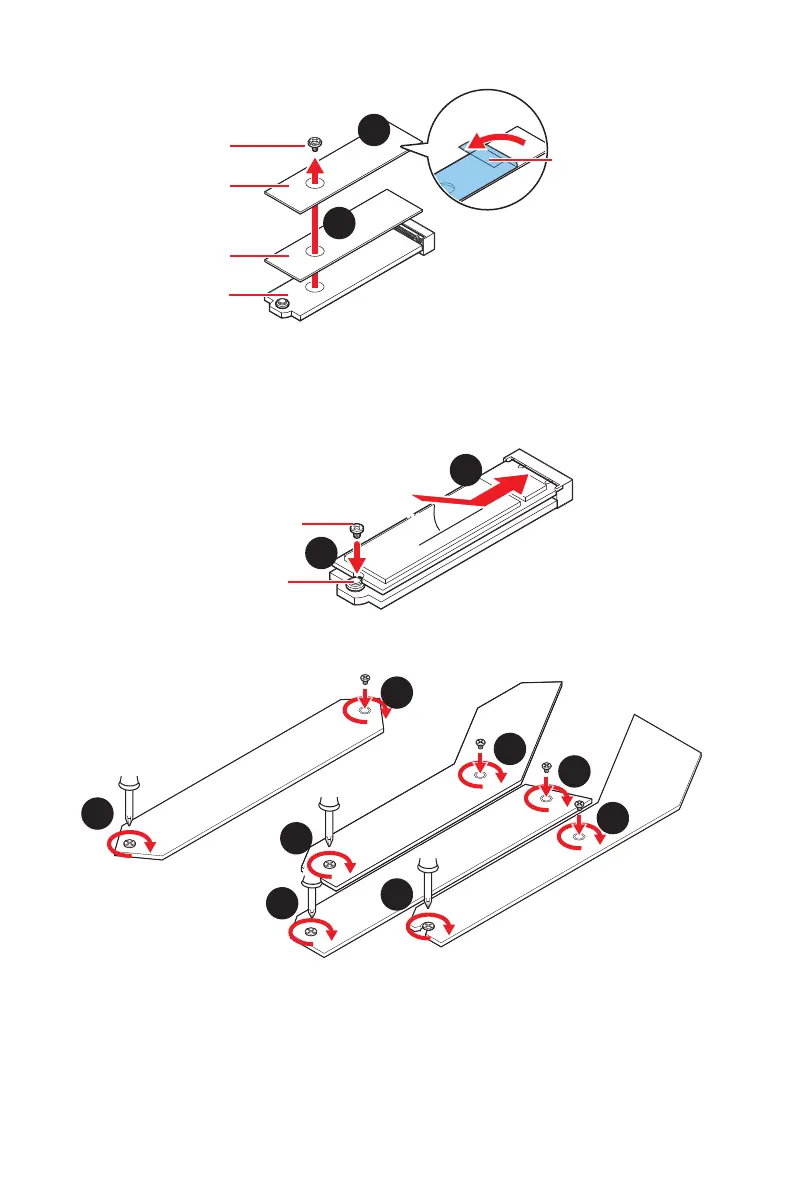

7. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn.
Wichtig
Wenn Ihre M.2-SSD über einen eigenen Kühlkörper besitzt, installieren Sie den M.2
SHIELD FROZR-Kühlkörper nicht erneut.
7
7
7
7
7
7
7
7
5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
6. Wenn die Länge der M.2 SSD kleiner als die Länge des M.2 SHIELD FROZR
Kühlkörpers ist, setzen Sie die M.2 Schraube in die Aussparung an der
Hinterkante des M2-Modul und schrauben Sie sie in den Abstandhalter.
30º30º
6
5
M.2 Schraube
Abstandshalter
