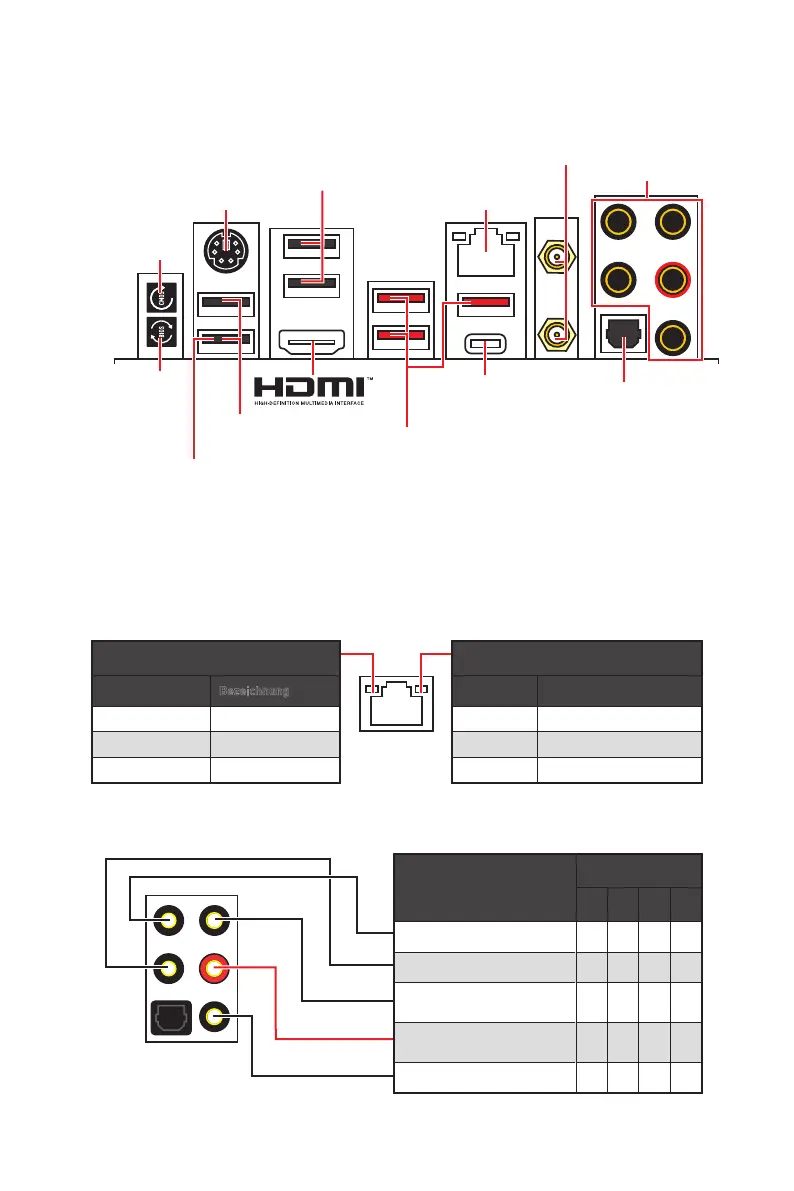

Rückseite E/A
Konfiguration der Audioanschlüsse
Rückseite E/A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand 2,5 Gbit/s LAN
Aus 10 Mbit/s
Grün 100/ 1000 Mbit/s
Orange 2,5 Gbit/s
LAN Port LED Zustandstabelle
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang  
Hinterer Lautsprecher   
Line-In/ Seitliche
Lautsprecher

Line-Out/ Vorderer
Lautsprecher
   
Mic-In
(: Verbindet, Blank: Leer)
∙ Flash BIOS Anschluss/ Taste - Auf der Seite 46 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
∙ Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste
“Clear CMOS” für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte
zurückzusetzen.
USB 3.2 Gen 2
(10Gbit/s) Typ-A
(von CPU)
USB 3.2 Gen 2
(10Gbit/s) Typ-C
(von CPU)
Flash BIOS Anschluss
PS/2 Combo 2,5 Gbit/s LAN
USB 2.0 Typ-A
(vom Chipsatz)
USB 2.0 Typ-A
(vom Chipsatz)
Flash BIOS
Taste
Clear CMOS
Taste
Wi-Fi Antennen-
anschlüsse
Audioanschlüsse
Optischer
S/PDIF-
Ausgang

MSI MEG B550 UNIFY Specifications

General

Processor socket	Socket AM4
Processor manufacturer	AMD
Compatible processor series	AMD Ryzen 3, AMD Ryzen 5, AMD Ryzen 7, AMD Ryzen 9 3rd Gen
Maximum number of SMP processors	1
ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR4-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	1866, 2133, 2400, 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4866, 5000, 5100, 5600 MHz
RAID levels	0, 1, 10
Supported storage drive types	HDD & SSD
Number of storage drives supported	10
Supported storage drive interfaces	M.2, SATA
DirectX version	12.0
Maximum resolution	4096 x 2160 pixels
Maximum graphics card memory	16384 MB
Parallel processing technology support	2-Way CrossFireX
USB 2.0 connectors	2
Number of SATA II connectors	0
Number of SATA III connectors	6
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	3
LAN controller	Realtek RTL8125B
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 6 (802.11ax)
Bluetooth version	5.1
Top Wi-Fi standard	Wi-Fi 6 (802.11ax)
WLAN controller model	Intel Wi-Fi 6 AX200
Ethernet interface type	2.5 Gigabit Ethernet
Audio chip	Realtek ALC1220P
Component for	PC
Motherboard chipset	AMD B550
PC health monitoring	FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	ATX
BIOS type	UEFI AMI
Cables included	SATA
Harmonized System (HS) code	84733020
Weight	1000 g

Weight and Dimensions

Depth	244 mm
Width	304 mm
Height	65 mm
