24

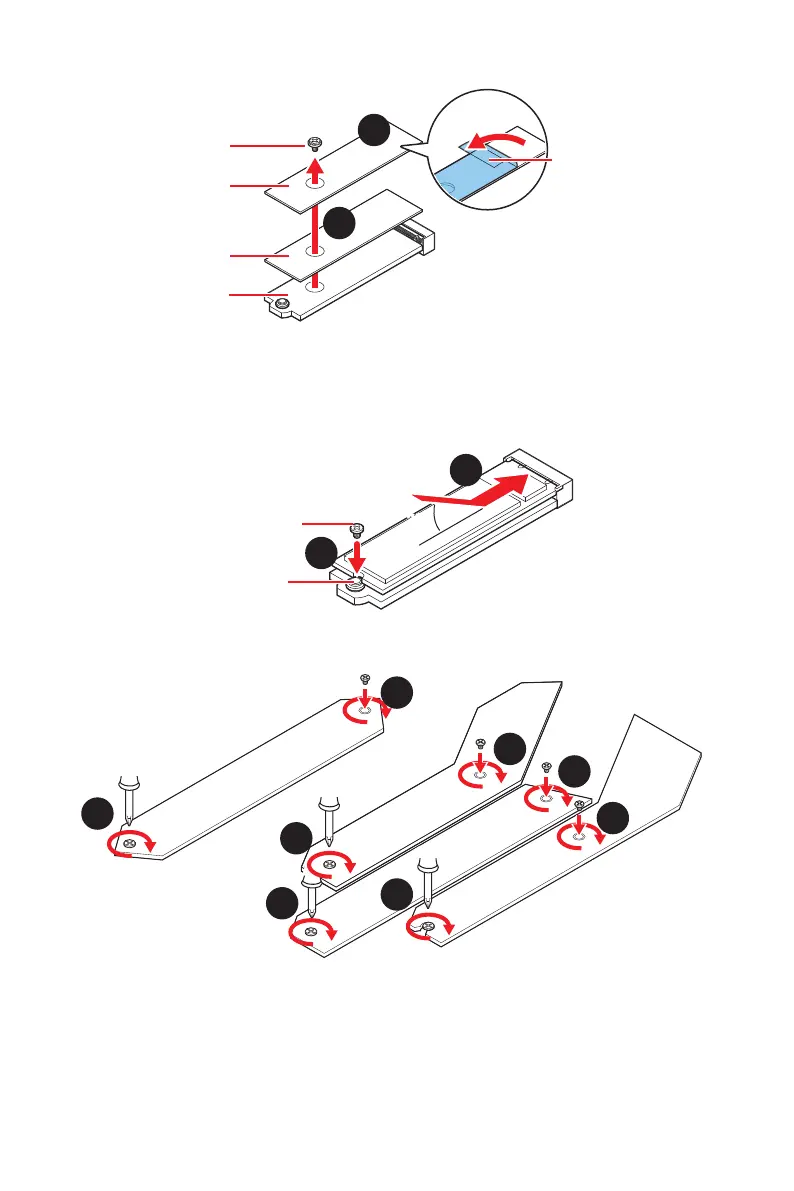

Vue d’ensemble des composants
Entretoise
Film de protection
Pad thermique 1
Pad thermique 2
Plaque M.2
3
4
7. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.
Important
Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, veuillez ne
pas réinstaller la plaque M.2 SHIELD FROZR.
7
7
7
7
7
7
7
7
5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
6. Si la longueur du SSD M.2 est plus courte que la plaque M.2 SHIELD FROZR,
placez un support de fixation au niveau de l'encoche du SSD et insérez-y une vis
M.2 pour fixer le SSD M.2.
30º30º
6
5
Vis M.2
Entretoise
