微星提醒您...
假如您在同一條連接線上安裝了兩組硬碟，您必須設定硬碟的跨接器（Jumper），將第二組硬碟指
定到隸屬模式。關於硬碟的設定方式，請參考硬碟廠商所提供之說明。

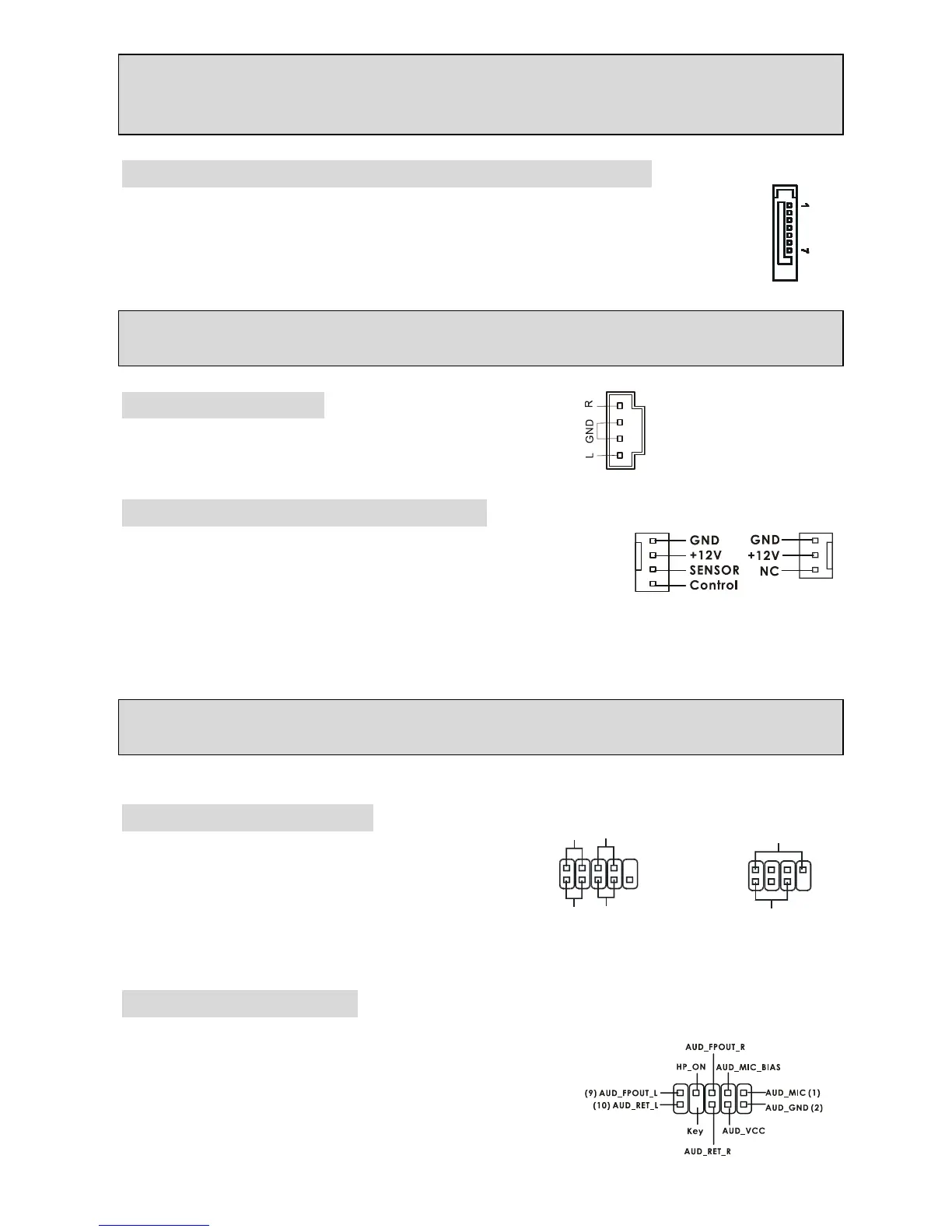

Intel ICH5 的串列式 ATA 連接器(SATA): SATA1, SATA2
本主機的南橋晶片支援兩個串列式 ATA 連接器 SATA1 & SATA2。
SATA1 & SATA2 是雙通道高速介面埠。均支第一代的 SATA 介面規格，每逹 150 MB
的傳輸速度。兩組均完全符合 Serial ATA 1.0 版的規格，每一個 SATA 連接器均可連接
一個硬碟設備。
微星提醒您...
請務將 SATA 的排線轉折超過 90 度以上，否則會導致資料傳輸上的錯誤。
CD 輸入連接器：CD1
此連接器是供光碟機的音訊連接器使用。
冷卻風扇連接器：CPUFAN1/SYSFAN1
在 4 針腳的 CPUFAN1 (處理器冷卻風扇) 及 3 針腳 SYSFAN1 (系統
冷卻風扇) 這兩個連接器以+12V 的電壓供應電力給系統的冷卻風
扇。CPUFAN1 支援 3 針或 4 針的接頭。當您將電線連接到連接器
時，請務必記得紅色線是正極，一定要連接到+12V，而黑色線是接地線，必須要連接到 GND。
假如主機板上內建有系統硬體監控器晶片組，你必須使用具有速度感應器的特殊設計冷卻風扇才能
夠使用 CPU 冷卻風扇控制功能。
微星提醒您...
請詢問供應商選擇合適的 CPU 風扇。
面板連接器：JFP1 & JFP2
主機板提供兩個面板連接器連接到面板開關及 LED 指示
燈。JFP1 的規格符合 Intel 面板輸入／輸出設計指南。
面板音效連接器：JAUD1
JAUDIO1 面板音效連接器可讓您連接到面板音效，其規格符合 Intel 面板輸入／輸出設計指南。
HDD
LED
Power
LED
Power
LED
Speaker
Reset
Switch
