微星提醒您...
如果您不想連接到此面板音效連接器，則必須用跨接器將連接器上的第 5、6、9 及 10 腳短路，
以將音訊輸出導引至背板音效埠
。
否則，背板音效埠將會失去其功能。

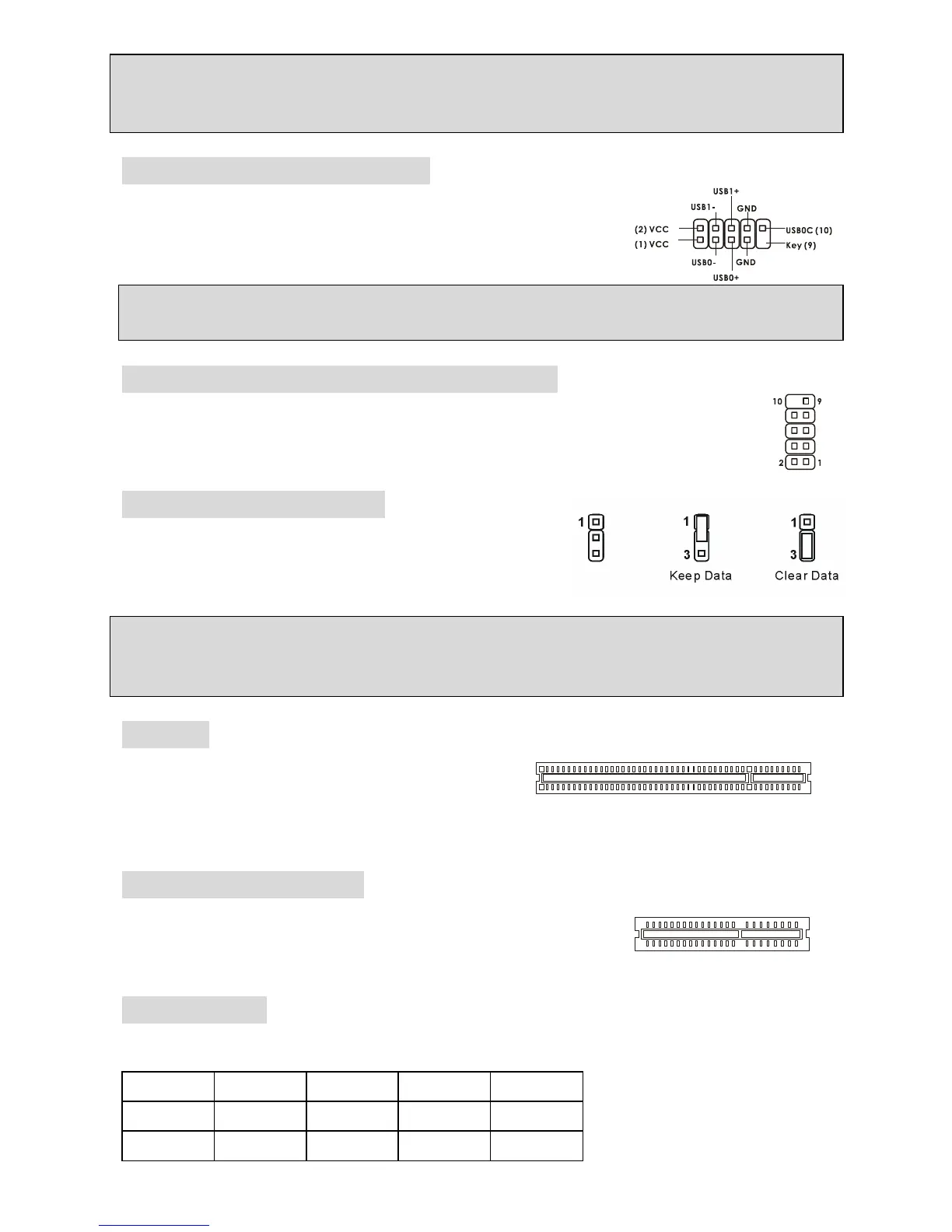

面板 USB 連接器：USB1 / USB2
主機板提供二個面板 USB2.0 連接器 USB1/USB2，USB2.0 技術可
大幅提昇資料傳輸速率，最高可達 480Mbps，為 USB1.1 的 40 倍，
適用於高速 USB 介面的週邊裝置，例如：USB 硬碟、數位相機、
MP3 播放器、印表機、數據機及相關週邊裝置。
微星提醒您...
請您注意，VCC 及 GND 的針腳位置必須正確的連接，否則可能造成損壞。
序列埠連接器：COM2: JCOM2 (選擇性的備配)
本主機板有一個 9-pin 的 DIN 公接頭，供序列埠 COMA 使用(位於後端背板)，另外提供
一個選擇性的序列埠 JCOM2。兩個連接埠均是可傳送/接收 16 位元組 FIFOs 的 16550A
高速通信埠。您可直接接上序列滑鼠或是其他序列裝置。
清除 CMOS 跨接器：JBAT1
主機板上有一個 CMOS RAM，它是利用主機板上的水銀電
池來保存 BIOS 的設定。CMOS RAM 可以讓系統在每次開
機的時候，依照使用者設定的 BIOS 來開機。如果你想要將
BIOS 回復到原廠的設定值，可以使用 JBAT1 跨接器。
微星提醒您...
當系統關閉時，您可以將 2-3 腳位短路以清除 CMOS 資料，然後再放回 1-2 腳位。請避免在系統開
機的狀態下進行資料的清除，否則將可能導致主機板受損。
PCI 插槽
此插槽可以讓您安裝各類擴充卡，以滿足你的使用需
求。您要安裝或是移除擴充卡時，請先確認電源已切
斷。另外，請詳讀擴充卡的使用說明，以確認在使用擴充卡時所需要變更的硬體或軟體設定，例如
跨接器、開關或 BIOS 的組態與設定。
CNR 插槽 (選擇性的備配)
此插槽可讓您安裝 CNR 卡。CNR 是一個特殊設計的網路、音訊或數
據機直立子卡，專門用於 ATX 主機板上。這個擴充卡主要由軟體處
理並由主機板的晶片組控制。
PCI 的中斷要求
IRQ 是中斷要求 (Interrupt request) 的英文縮寫，它是一個可讓裝置傳送中斷訊號至微處理器的
硬體線路。PCI 的 IRQ 腳位通常都連接到 PCI 匯流排的 INT A#~INT D#腳位，如下所示：
Order1 Order2 Order3 Order4
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
