メモリ
本製品には、最大 1GB のメモリ容量の 184 ピンソケットが 2個あります。DDR DIMM スロッ
ト上、DDR266/DDR333/DDR400 SDRAM モジュールをインストールすることができます。適
切に作動する為に、少なくとも 1 つの DIMM モジュールをインストールする必要があります。(最
新のメモリモジュール対応表は下記のホームページからご参考ください。
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php )

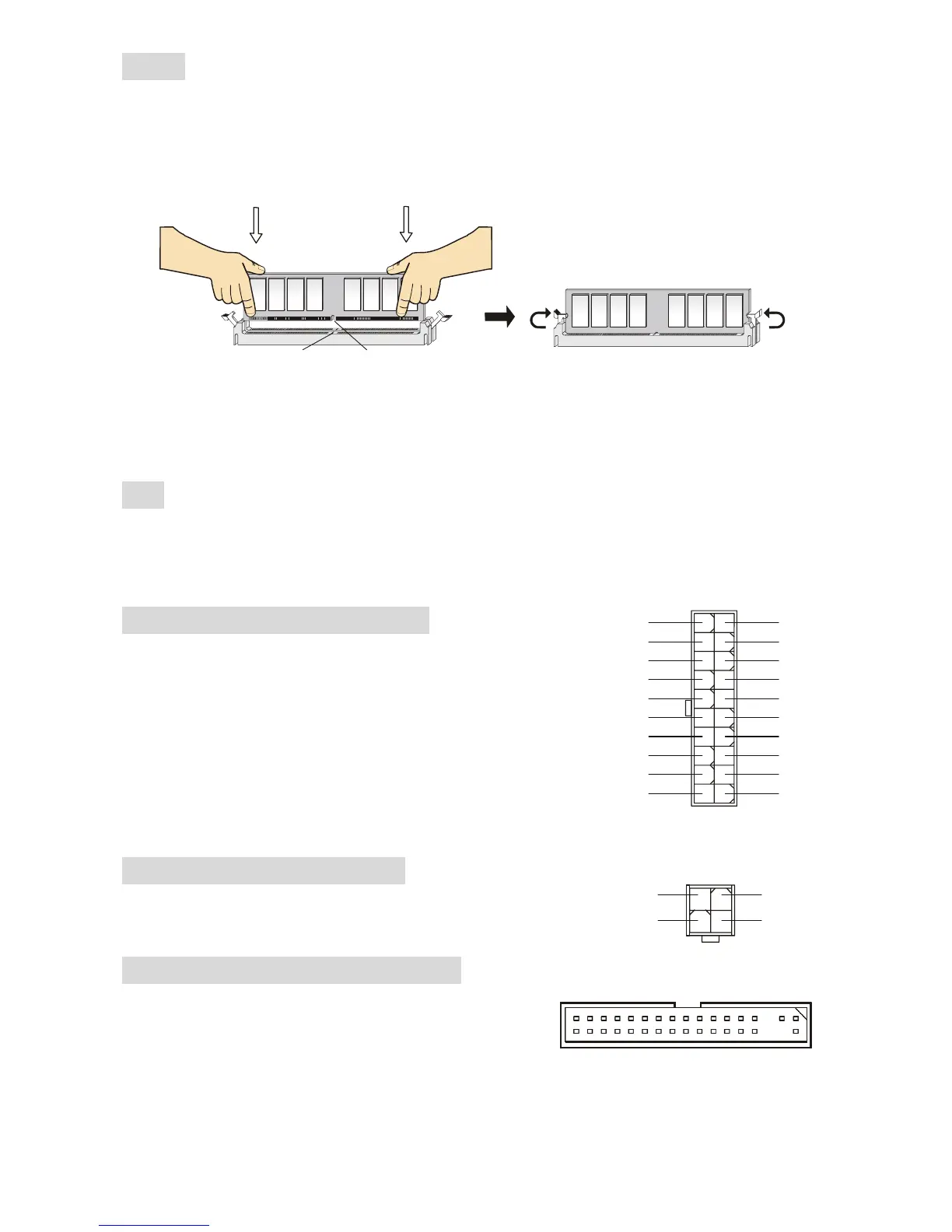

1. DDR DIMM スロットには絵に描いてあるような"VOLT"の切れ込みがあります。このため、
DIMM メモリは 1 方向にしか挿入できません。
2. DIMM メモリモジュールを DIMM スロットに垂直に差込み、押し込みます。
3. DIMM スロットの両側にあるプラスチッククリップが自動的に固定されます。
電源
メインボードでは、給電システムとして ATX 電源がサポートされています。電源コネクタをイ
ンストールする前に、ボードに損傷が与えられないようにするため、すべてのコンポーネントが
適切にインストールされていることを確認してください。
ATX 20-ピン電源コネクタ: ATX1
このコネクタを使用すると、ATX 電源に接続することができます。
ATX 電源へ接続するには、電源のプラグが正しい方向に挿入され、
ピンが適切に配置されていることを確認します。そして電源をコ
ネクタの奥まで差し込みます。
ATX 12V 電源コネクタ: JPW1
この 12V 電源コネクタは、CPU への電源供給で使用されます。
フロッピーディスクコネクタ: FDD1
本製品は 360K、720K、1.2M、1.44M 及び 2.88M のフロ
ッピーディスクドライブに対応しています。このコネク
タは付属のフロッピドライブリボンケーブルをサポート
しています。
