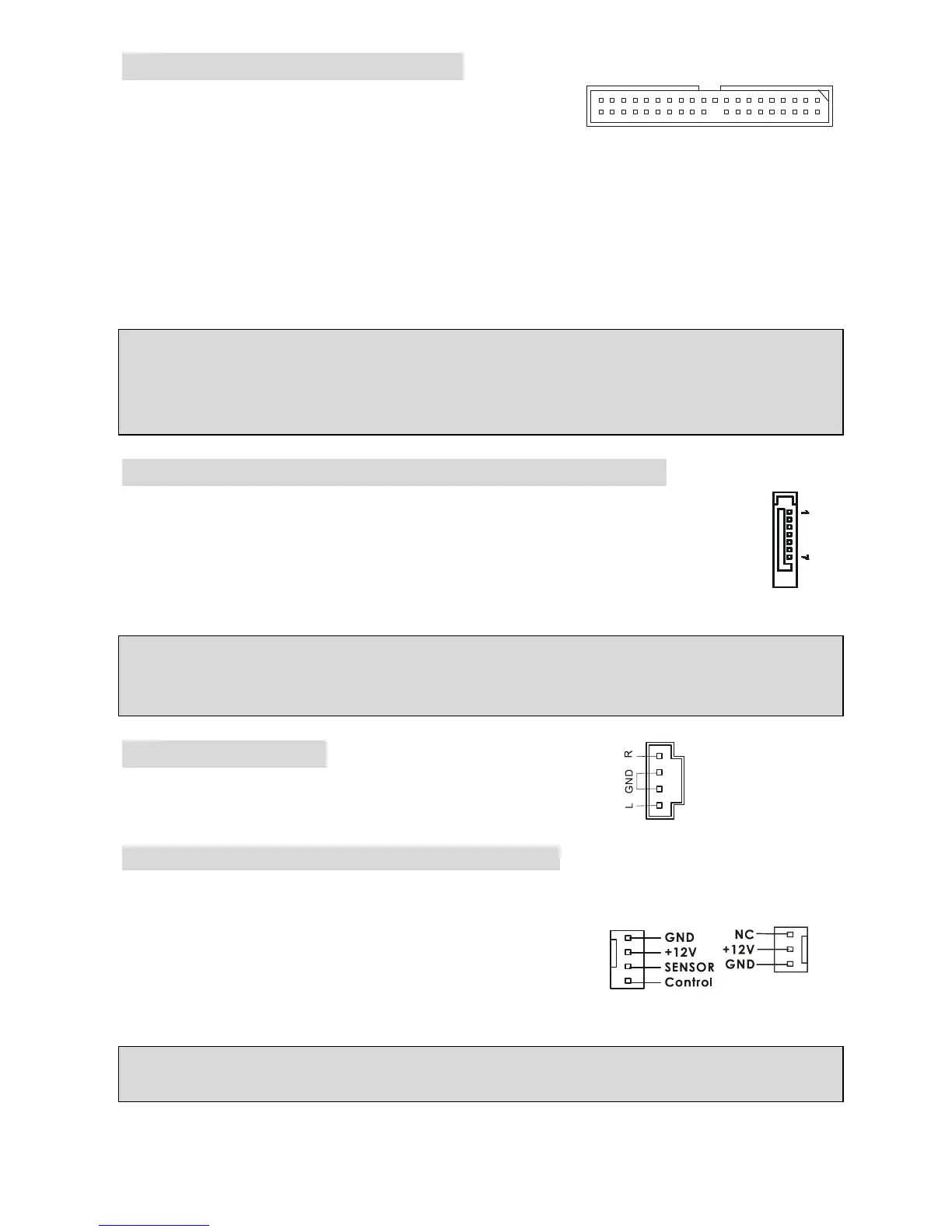

ハードディスクコネクタ: IDE1/IDE2
本製品には、ICH6R に統合したPIO 、Bus Master、Ultra DMA
66/100 コントローラによる IDE コネクタ 1 本を搭載してい
ます。最大 2 つの Ultra ATA 100 デバイスを接続することができます。
そして VIA 6410 に統合した PIO モード 0-4 、Bus Master、Ultra DMA 66/100 コントローラに
よる IDE コネクタ 2 本を搭載しています。最大 4 つのハードディスク,CD-ROM, 120MB フロッ
ピー他のデバイスを接続することができます。
IDE1 にはマスターとスレイブの IDE のデバイスを接続することができますが、2 台目の HDD
を追加する場合は HDD の設定をジャンパでスレイブに切り替える必要があります。 IDE2 にも
マスターとスレイブの IDE のデバイスを接続することができます。
MSI Reminds You...
ハードディスクを 2 台使用する場合は、ジャンパを使用して 2 台目のハードディスクをスレ
ーブに設定する必要があります。ジャンパの設定手順等につきましてはハードディスク製造業者
から用意されましたマニュアルを参照ください。
ICH5 によるシリアル ATA/RAID コネクタ: SATA1, SATA2
本製品はサウスブリッジ ICH5 によるシリアル ATA コネクタ SATA1 & SATA2 を提供
します｡
SATA1 & SATA2 はデュアルの高速 Serial ATA インターフェイスポートです。これら
のポートは第一世帯 Serial ATA インターフェイスで、転送速度は 150 MB/s となりま
す。コネクタは Serial ATA 1.0 の規格に完全な互換性をもっています。1 つのコネク
タにつき、１つのハードディスクを接続することが出来ます。
MSI Reminds You...
シリアル ATA ケーブルは絶対 90 度以上に折らないようお願いいたします。データロスの原因に
なる恐れがあります。
CD-In コネクタ: CD1
このコネクタは CD-ROM オーディオコネクタと接続します。
Fan Power Connectors: CPUFAN1/SYSFAN1
れらのコネクタは+12V の冷却ファンをサポートします。4 ピン CPUFAN1 (processor fan)と 3
ピン SYSFAN1 (system fan)をサポートします。接続するときに注意しなければならないのは、
赤い線はプラスなので+12V に、黒い線はアースなので GND に
接続することです。また、本製品のシステムハードウェアモニ
タ機能を使用する場合はファン回転数センサー機能がついたフ
ァンを使用する必要があります。
MSI Reminds You...
CPUFAN を使用するには BIOS で CPUFAN ピンの種類を設定してください。
