80

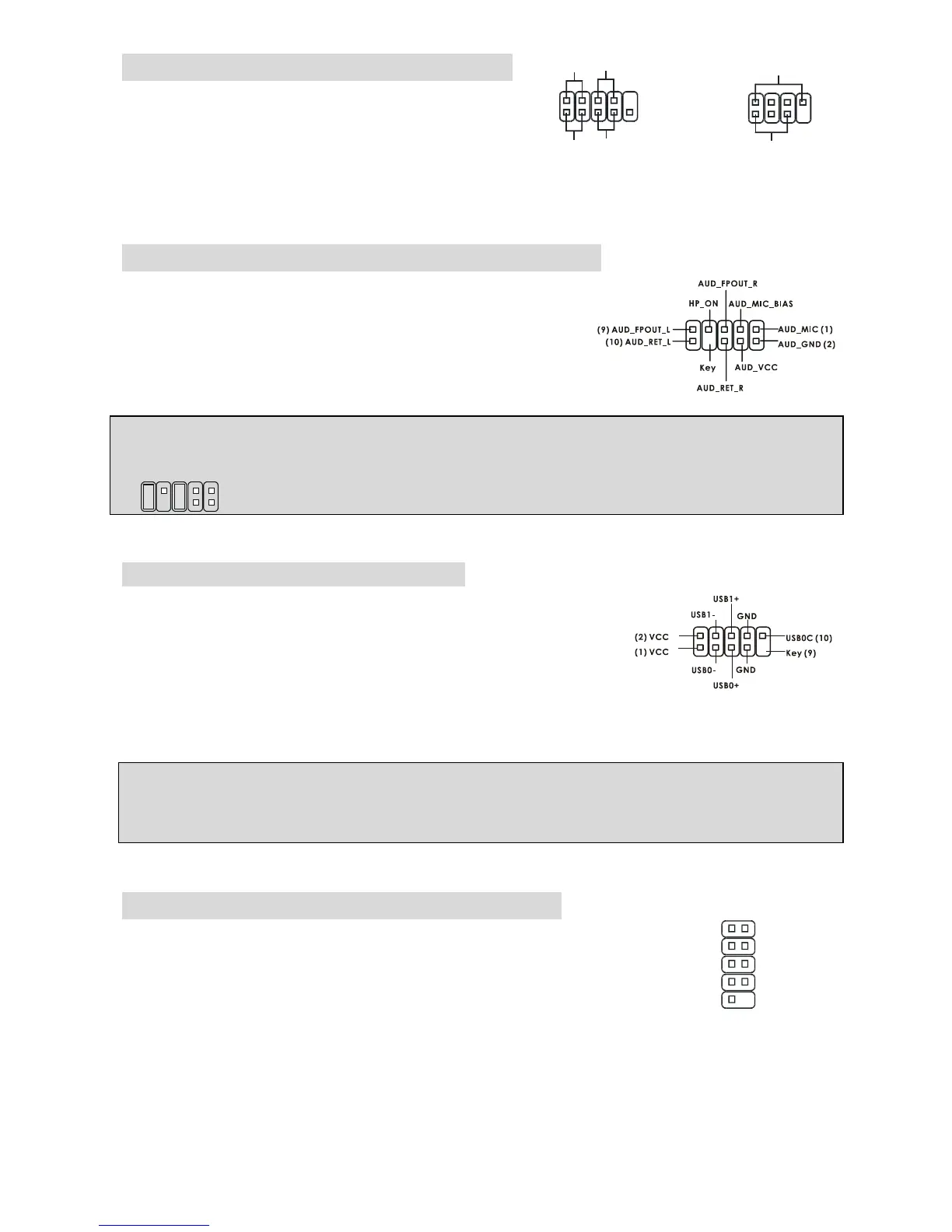

フロント・パネル・コネクタ: JFP1/JFP2
本製品には、フロント・パネル・スイッチや LED を対
象とした電子的接続用に、ひとつのフロント・パネル・
コネクタが用意されています。JFP1 は Intel ｮ Front
Panel I/O Connectivity Design Guide に準拠しています。
フロント・パネル・オーディオ・コネクタ: JAUD1
JAUD1 フロント・パネル・オーディオ・コネクタを使用する
と、フロント・パネル・オーディオを接続することができま
す。このコネクタは、Intel Front Panel I/O Connectivity Design
Guide に準拠しています。
MSI Reminds You...
フロント・パネル・オーディオ・ヘッダに接続しない場合、信号の出力が背面オーディオ・ポー
トへ送信されるようにするため、ピン 5、6、9、10 はジャンパでキャップする必要があります。
1
2
9
10
Front USB Connector: USB1/USB2
本製品には 2 つの USB 2.0 ピン・ヘッダーUSB1&USB2 が搭載さ
れています。USB 2.0 テクノロジーでは、最大スループット
480Mbps までデータ伝送率を高速化するため、USB 1.1 の 40 倍高
速になります。USB ハードディスク、デジタル・カメラ、MP3 プ
レーヤ、プリンタ、モデム、その他の高速 USB インタフェース周
辺機器へ接続することができます。
MSI Reminds You...
VCC ピンと GND ピンは必ず接続して下さい。接続しない場合、機器に重大な損傷を及ぼす恐れ
があります。
シリアルポートコネクタ: JCOM2 (オプション)
本製品では、シリアル・ポート JCOM2 を対象としています。これらのポー
トは、16 バイトの FIFOs を送受信する 16550A 高速通信ポートです。シリア
ル・マウスやその他のシリアル・デバイスを直接接続することができます。
MSI JCOM2 ケーブルはオプショナルです。
HDD
LED
Power
LED
Power
LED
Speaker
Reset
Switch
To Next Page
