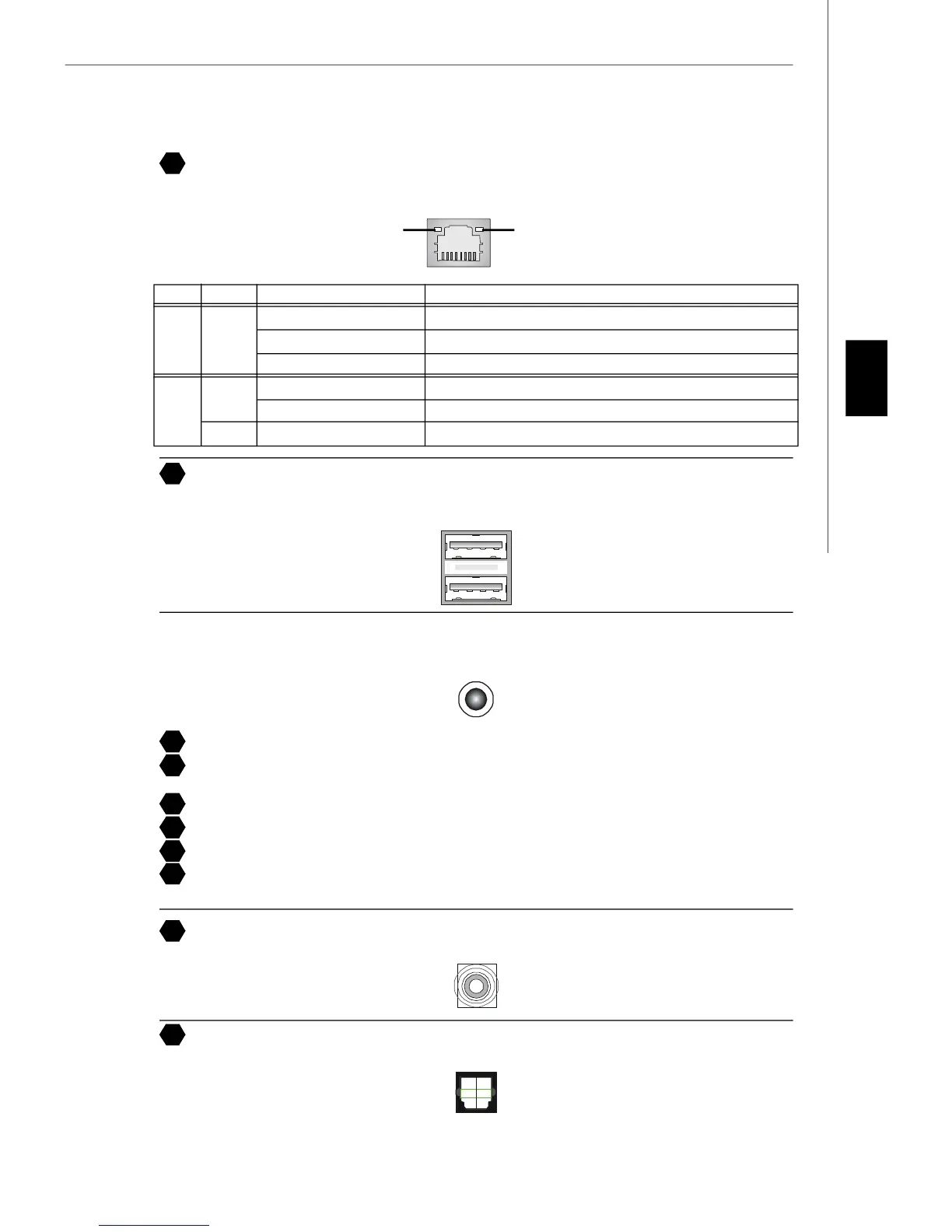

LAN (RJ-45) Buchse
Das Mainboard bietet eine Standard RJ-45 Buchse zum Anschluss an ein Lokales Netzwerk (Local Area Network - LAN).
Hier kann ein Netzwerkkabel angeschlossen werden. .
VerbindungsanzeigeAktivitätsanzeige
LED Farbe LED Status Zustand
Aus Keine Verbindung mit dem LAN
Links Orange An (Dauerleuchten) Verbindung mit dem LAN
An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.
Grün Aus Gewählte Datenrate 10 MBit/s.
Rechts An Gewählte Datenrate 100 MBit/s.
Orange An Gewählte Datenrate 1000 MBit/s.
USB Connectors
Dieses Mainboard verfügt über einen UHCI (Universal Host Controller Interface) Universal Serial Bus Rootanschluss
zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Sie k önnen
hier direkt USB Geräte anschließen.
Audioschnittstellen
Diese Audioanschlüsse werden im Zusammenspiel mit Audioein-/ ausgabegeräten verwendet. Anhand der Farbe der
Audiobuchsen kann man unterschiedliche Verwendungen unterscheiden.
Grüne Audiobuchse - Line Ausgang, für Lautsprecher und Kopfhörer.
Blaue Audiobuchse - Line Eingang / Seitliches Surroundsignal im 7.1 Kanalbetrieb, kann für externe CD oder
Kasettenspieler oder andere Audiogeräte verwendet werden.
Rosafarbene Audiobuchse - Mikrofoneingang.
Orange Audiobuchse - Center-/ Subwooferausgang im 5.1/ 7.1 Kanalbetrieb.
Schwarze Audiobuchse - Hinteres Surroundsignal im 5.1/ 7.1 Kanalbetrieb.
Graue Audiobuchse - Seitlichen Surroundsignal im 7.1 Kanalbetrieb..
Koaxialer S/PDIF- Ausgang
Dieser SPDIF (Sony & Philips Digital Interconnect Format)Ausgang dient als digitale Schnittstelle zur Audioausgabe.
Optischer S/PDIF- Ausgang
Dieser SPDIF (Sony & Philips Digital Interconnect Format)Ausgang dient als digitale Schnittstelle zur Audioausgabe.
